Systèmes de mesure optique d'arbres avec fonction tactile : Opticline permet un contrôle qualité précis
L’industrie manufacturière mise de plus en plus sur des lignes de production flexibles, parfois modulaires. La raison : la diversité croissante des produits et des variantes, combinée à des cycles de vie de plus en plus courts, génère une demande accrue. Cette évolution accélère la tendance à l’agilité et impose des processus de production rapides et adaptables – ainsi que des contrôles qualité tout aussi réactifs.
Grâce à la technologie Opticline, HOMMEL ETAMIC accompagne les entreprises qui fabriquent des pièces de révolution et des arbres dans leur transition vers une production flexible. La technologie de mesure garantit la qualité de fabrication en bord de ligne, offline ou inline. Les systèmes de mesure réconfigurables sont spécialement conçus pour la production flexible d’arbres.
La technologie Opticline associe une mesure optique rapide à des procédés de mesure tactile intégrés dans une même machine, afin de relever, en un seul cycle, de multiples caractéristiques dimensionnelles de pièces de révolution de tailles très variées. La combinaison de la mesure optique avec les capteurs tactiles garantit la précision maximale des résultats et réduit le temps de cycle de façon exponentielle. Elle améliore ainsi non seulement l’efficacité, mais aussi le niveau de qualité de la production.
Grâce à un traitement automatisé des données, la mesure optique de HOMMEL ETAMIC fournit des informations en temps réel qui peuvent être utilisées immédiatement pour piloter les processus, les outils et les machines d’une production transparente. L’industrie manufacturière bénéficie, avec la technologie Opticline, d’une mesure accréditée DAKKS pour l’assurance qualité et le contrôle des processus lors de la fabrication de pièces tournées et usinées, en particulier dans les secteurs de la technologie médicale, du génie mécanique et de l’industrie automobile.

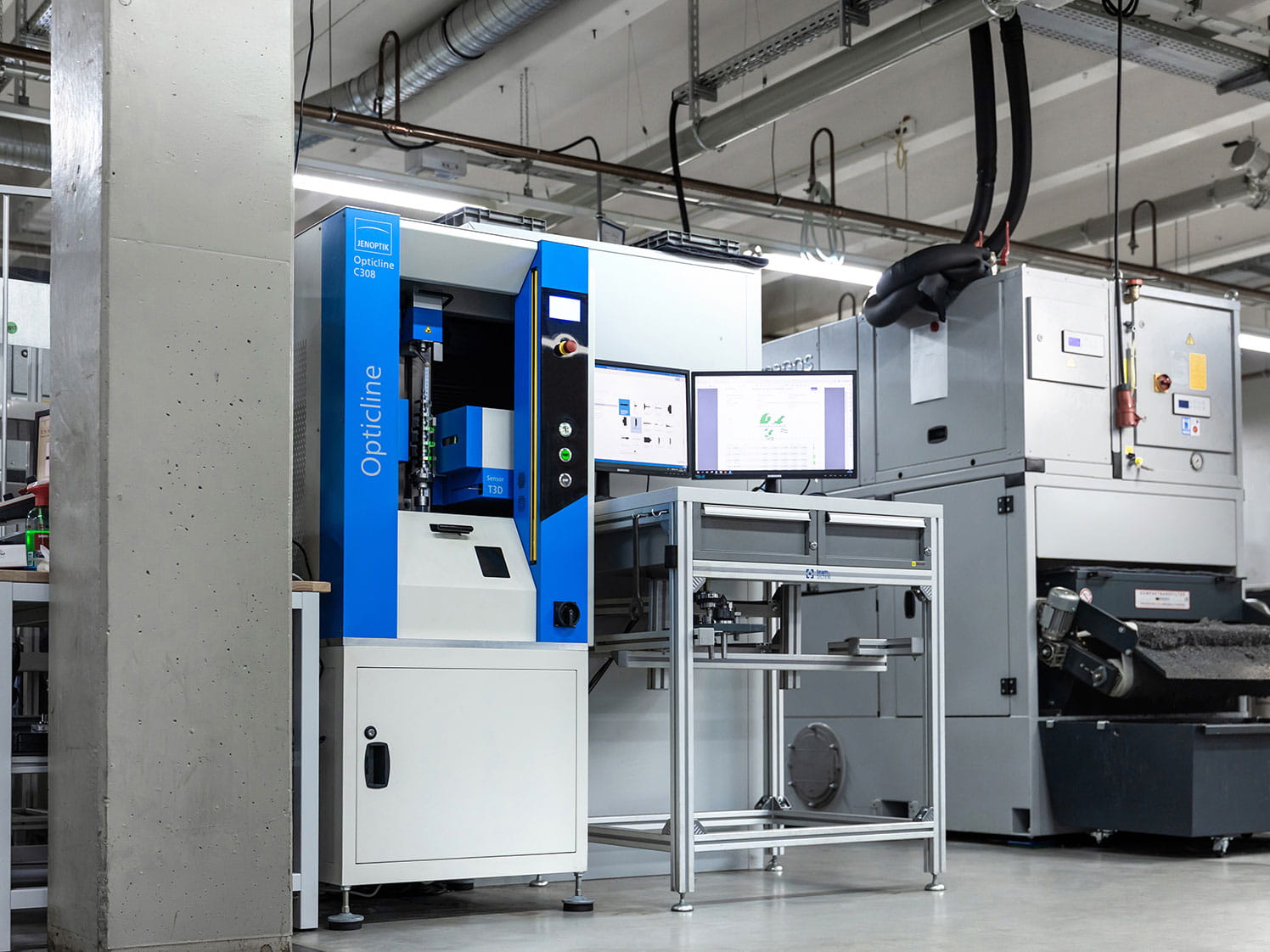

Mesure hautement automatisée en environnement de production
L’assurance qualité dans des conditions de fabrication exige des systèmes de mesure robustes. Des environnements difficiles – variations de température, humidité, vibrations ou présence de particules étrangères – imposent des exigences strictes tant sur le matériel que sur les logiciels des appareils de mesure. Il est essentiel de compenser les influences environnementales ou les températures des pièces, par exemple grâce à des capteurs de température intégrés, des thermocouples ou à un calibrage automatique du système de mesure. Cela comprend également la détection automatique des contaminants sur la caméra et la correction correspondante des valeurs des capteurs.

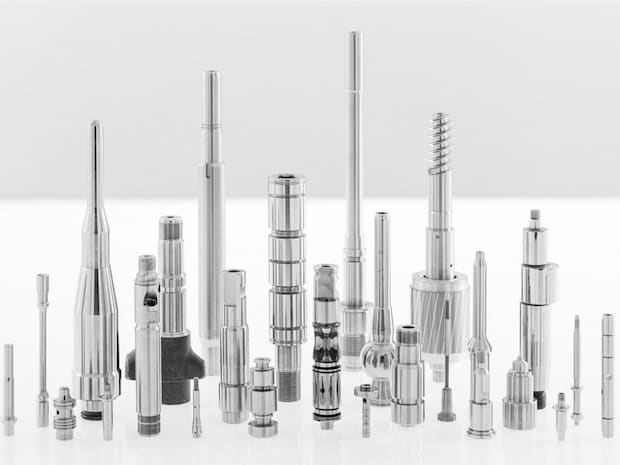

Diversité des pièces et variété des tâches de mesure
La multiplicité des variantes et les cycles de produit courts dominent la demande, tandis que l’efficacité et la productivité définissent les processus de fabrication. La technologie de mesure flexible devient donc indispensable pour rester compétitif sur le marché de la production. Les équipements qui combinent plusieurs méthodes de mesure et acceptent des pièces de dimensions très variées sont au cœur de cette évolution. On recherche des systèmes polyvalents capables, en un seul cycle, d’accomplir différentes tâches de mesure et de passer rapidement d’une version de pièce à une autre. Ils doivent offrir des programmes de mesure facilement configurables pour un grand nombre de caractéristiques de mesure distinctes.
Traçabilité, pilotage et documentation
Un retour d’information immédiat sur la qualité des pièces est une exigence fondamentale, mais il ne représente qu’une partie des besoins de la métrologie moderne. Avec les exigences réglementaires, les directives internes de qualité et l’automatisation croissante, les exigences en production augmentent. Des programmations rapides et ergonomiques des critères d’inspection pour les différentes tâches de mesure facilitent une production efficace. La vitesse élevée du cycle de mesure et la présentation claire ainsi que l’analyse sécurisée des résultats sont essentielles. Toutes les données de mesure servent au pilotage et à l’optimisation des processus ; elles peuvent être archivées à long terme et exportées au format requis par les interfaces de communication.

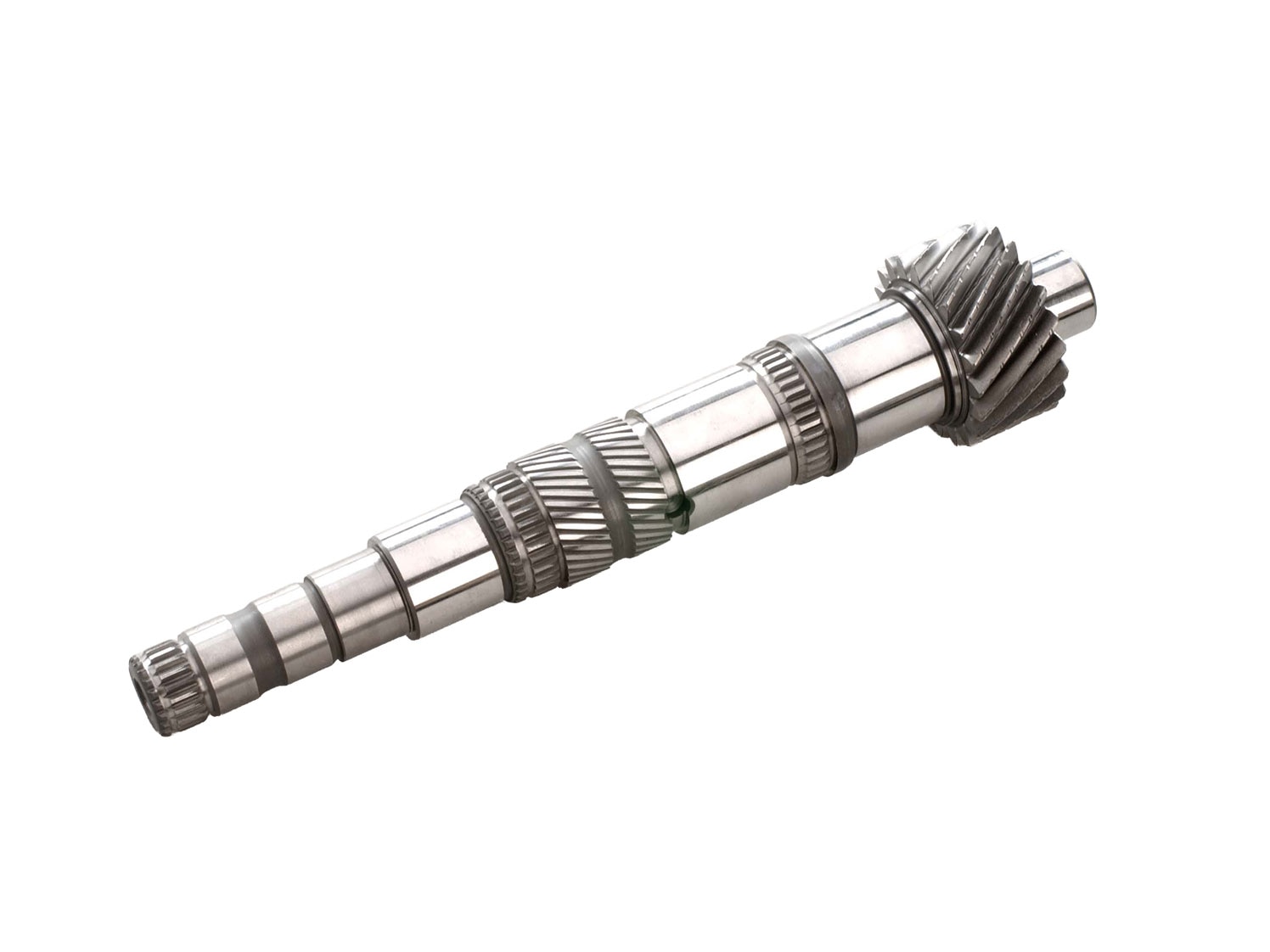

Mesure optique automatisée des arbres pour une utilisation flexible en production
Les solutions Opticline offrent des systèmes technologiquement innovants et tournés vers l’avenir, déjà déployés avec succès dans le monde entier.

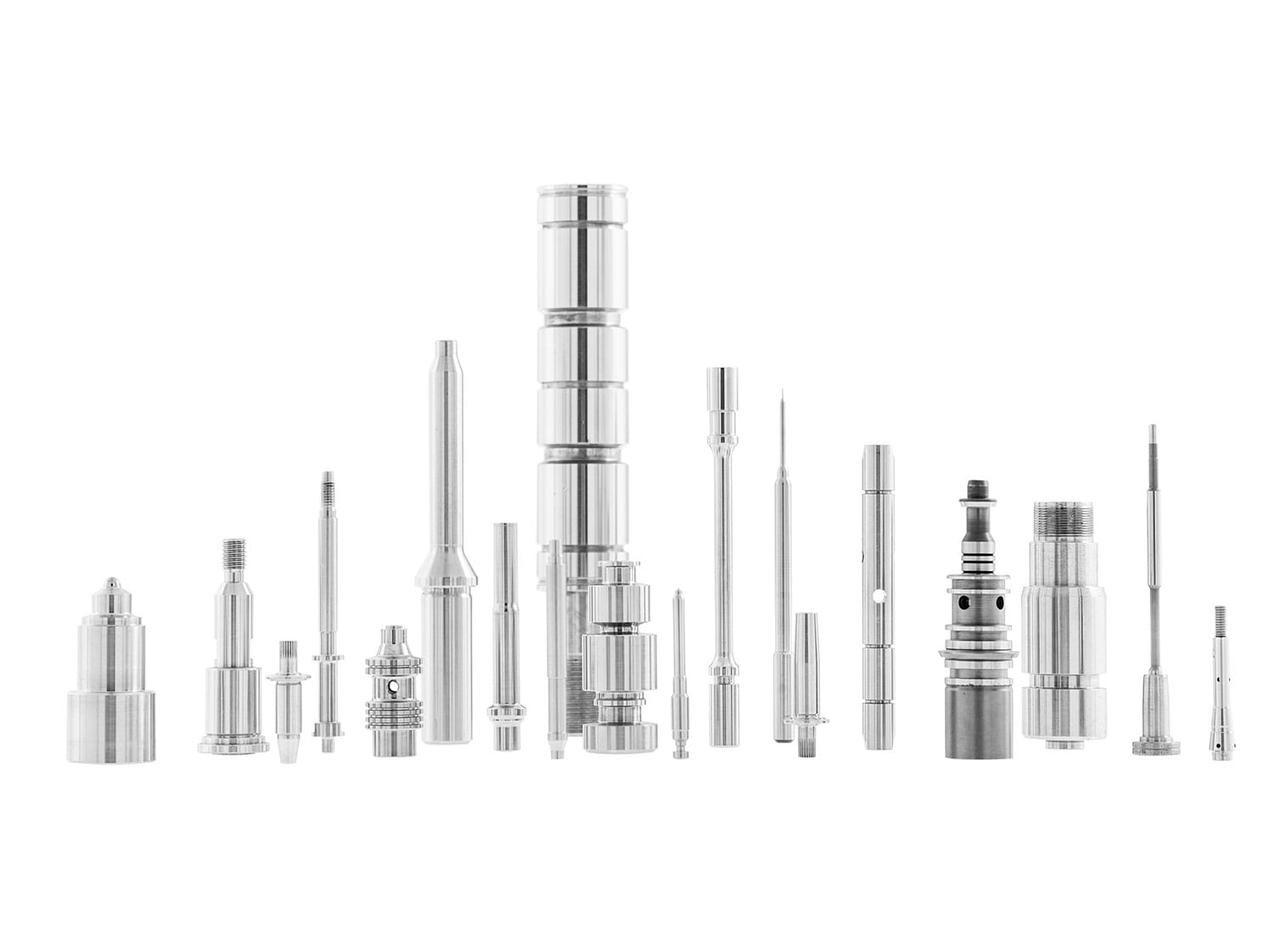

Grâce à la facilité de changement de pièce et à la possibilité de mesurer différentes arbres avec un même système, les systèmes Opticline sont particulièrement adaptés à la production flexible.

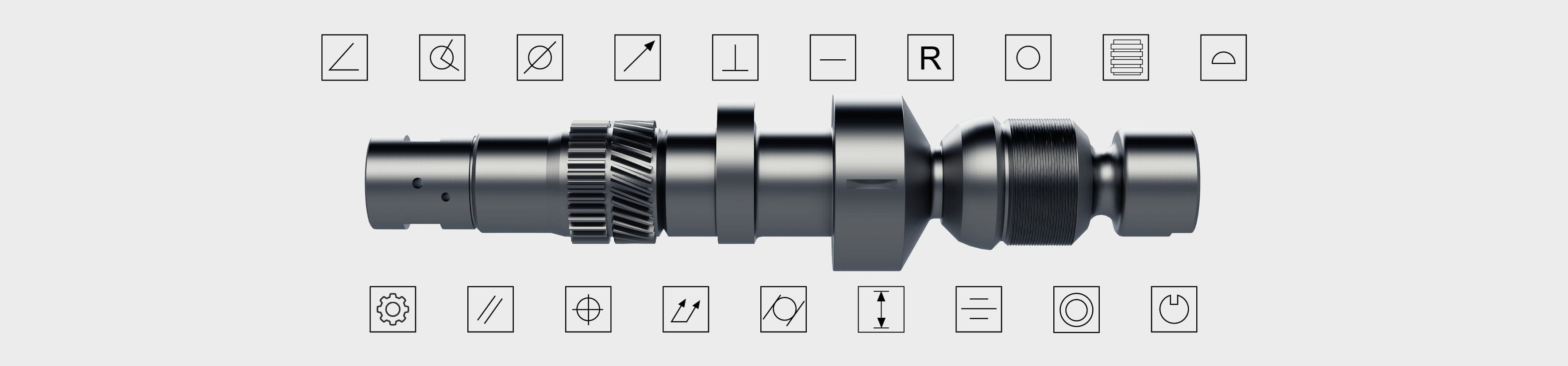

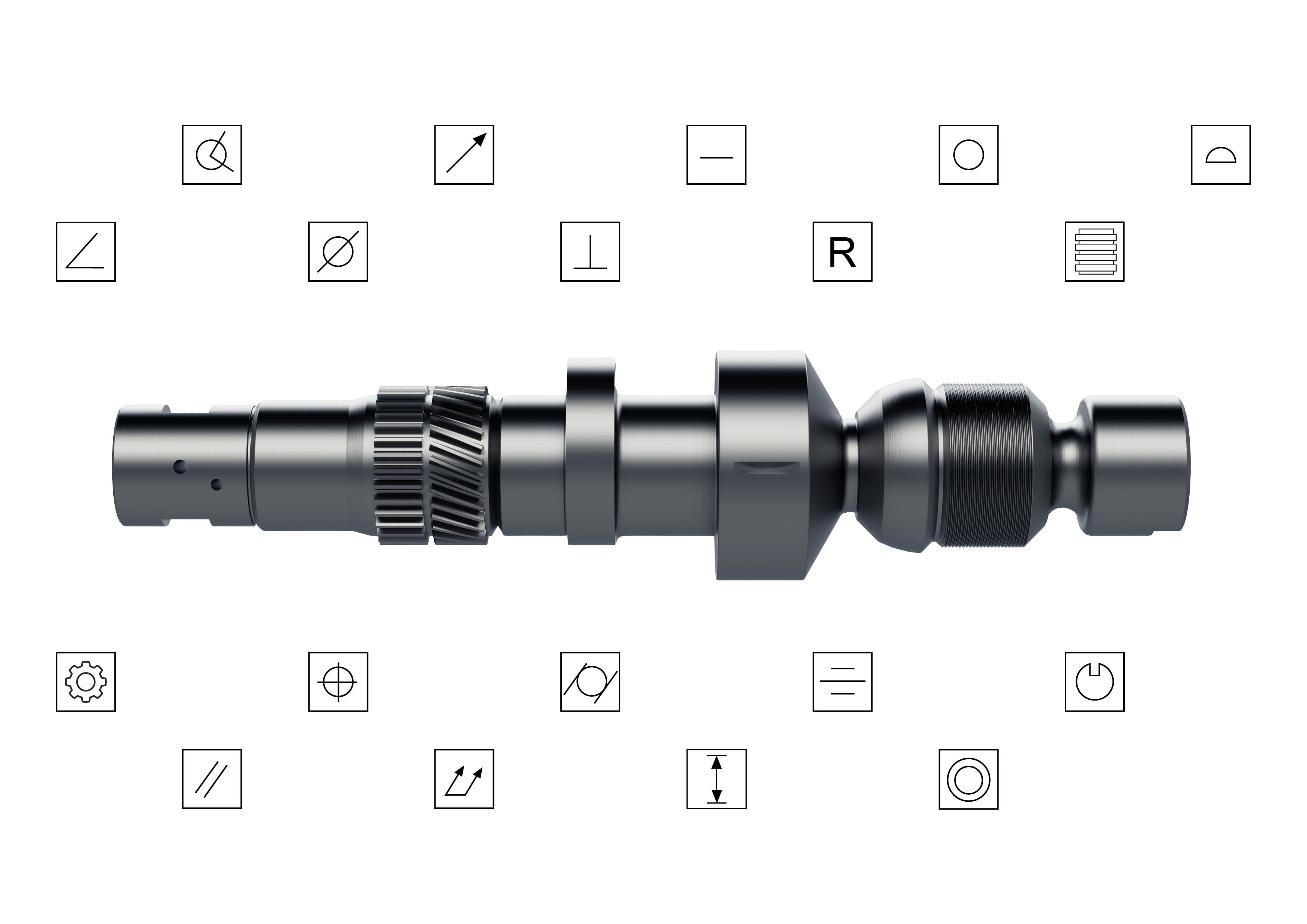

Ils mesurent les dimensions ainsi que les tolérances de forme, de position et de battement. Un capteur tactile optionnel permet de déterminer des caractéristiques supplémentaires qui ne sont pas détectables optiquement.

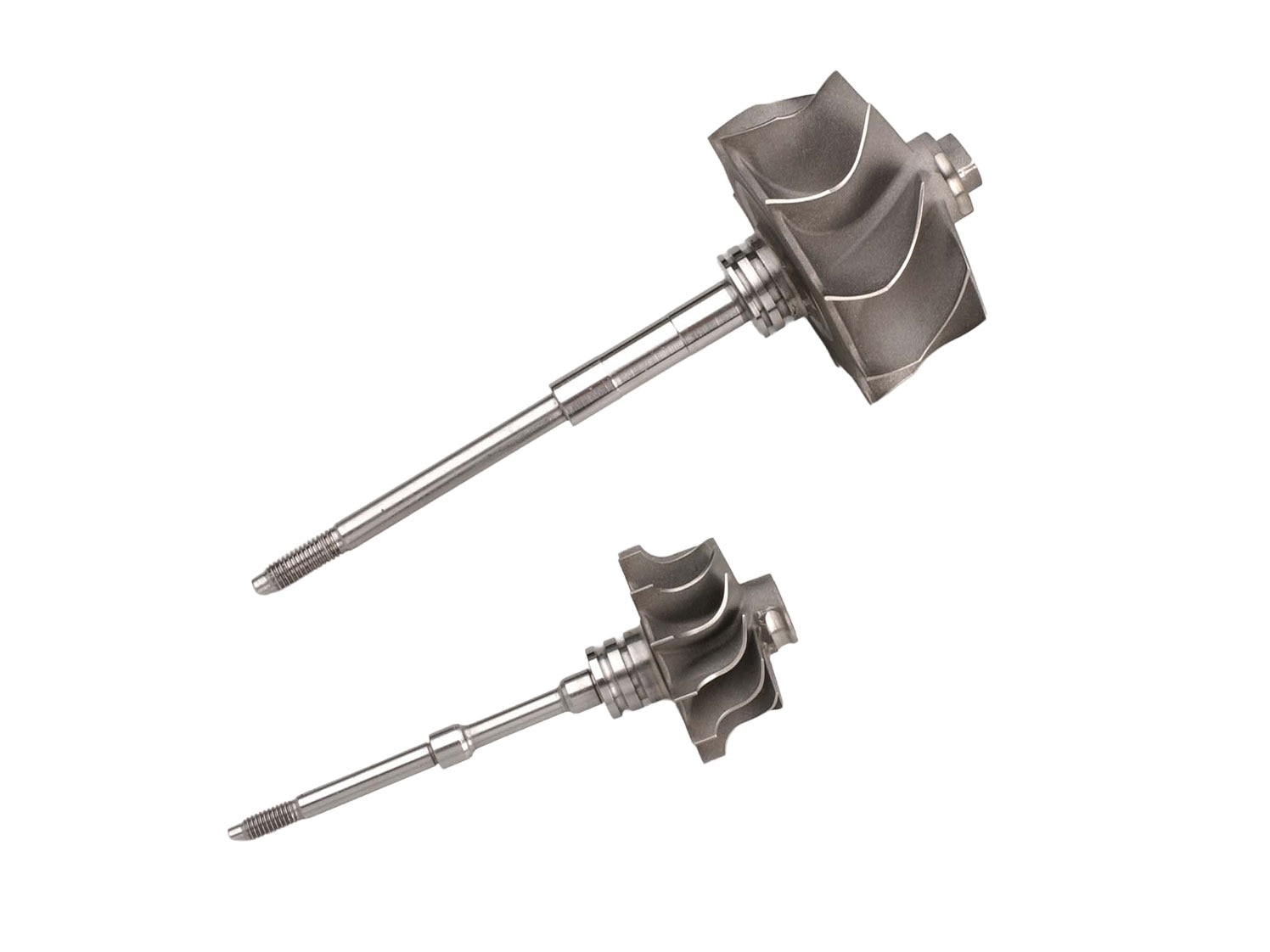

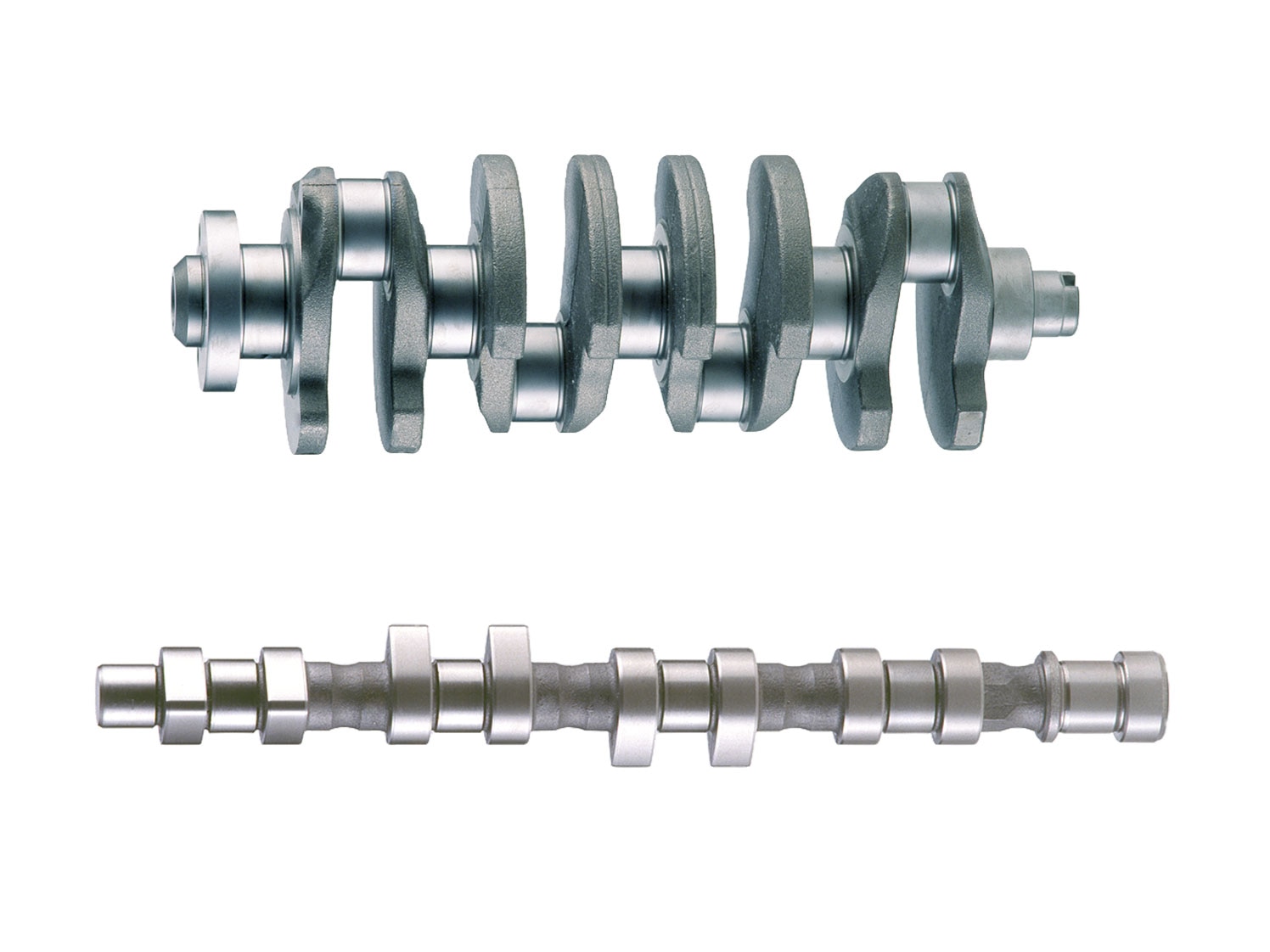

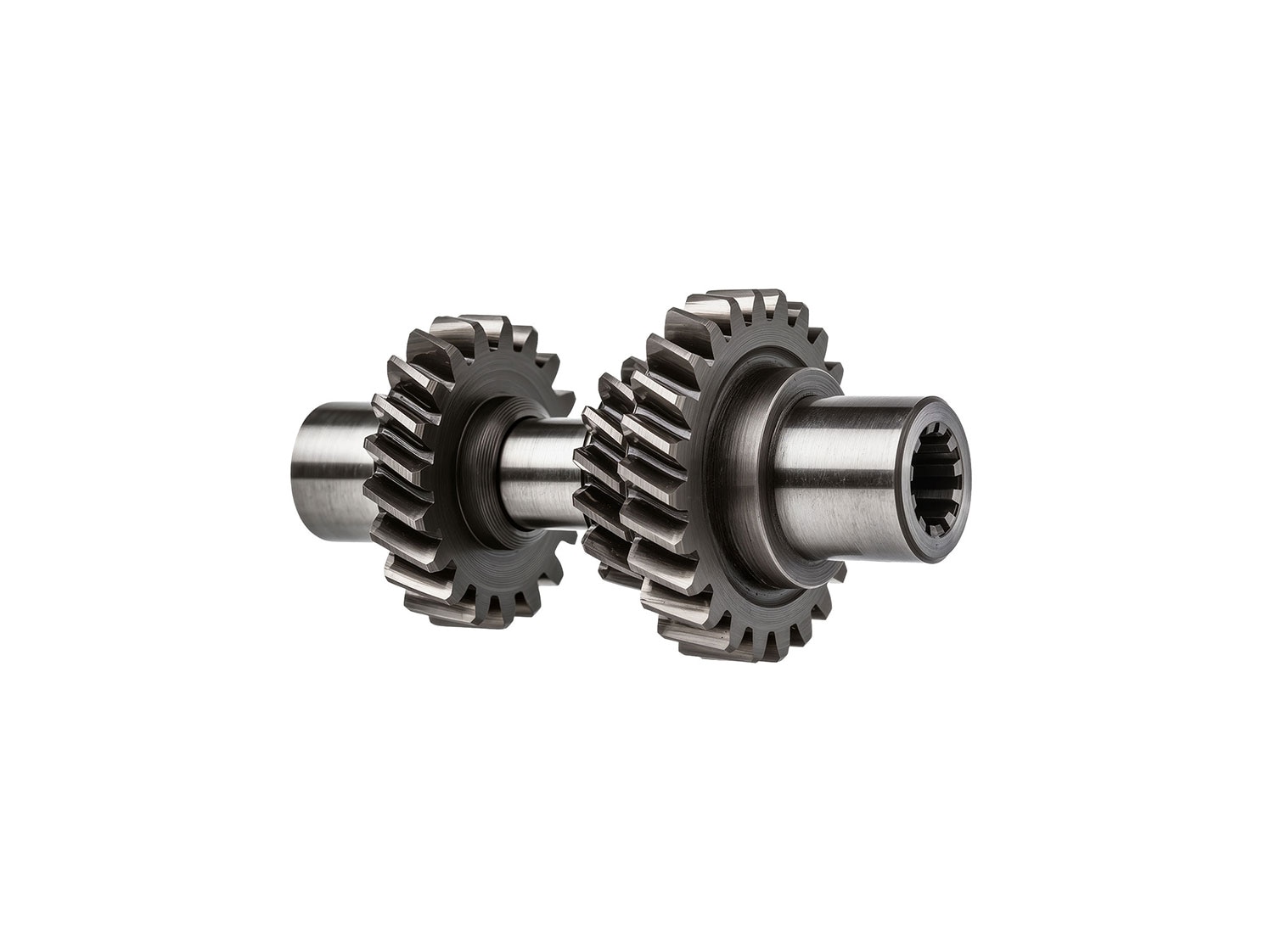

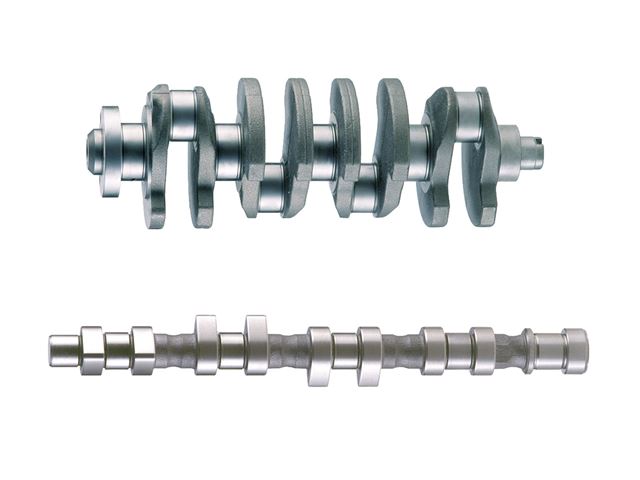

Composants de l’industrie automobile pour moteurs électriques, arbres, transmissions, pièces de direction et turbocompresseurs
Bruts et pièces pressées dans le secteur de la transformation du métal

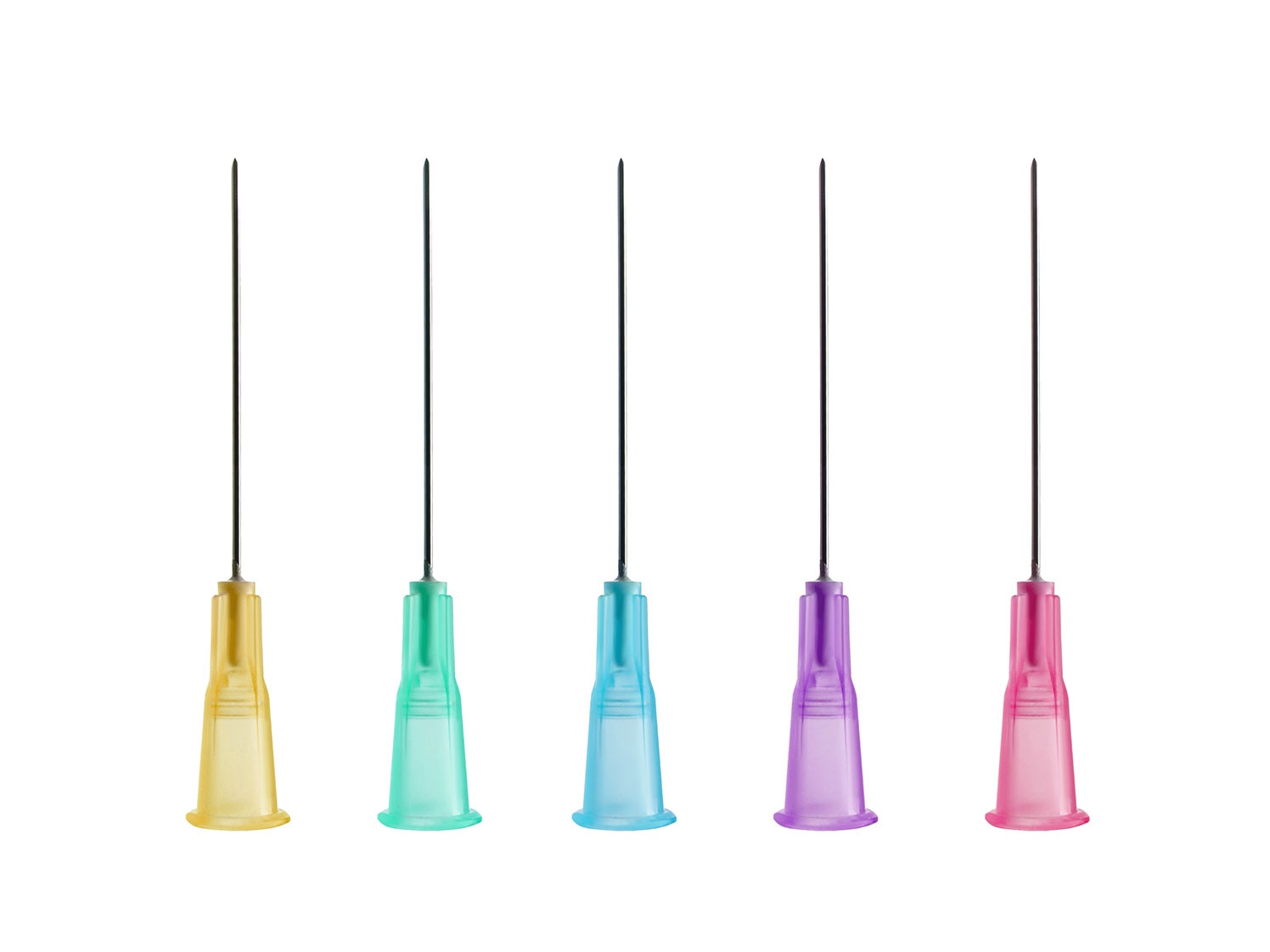

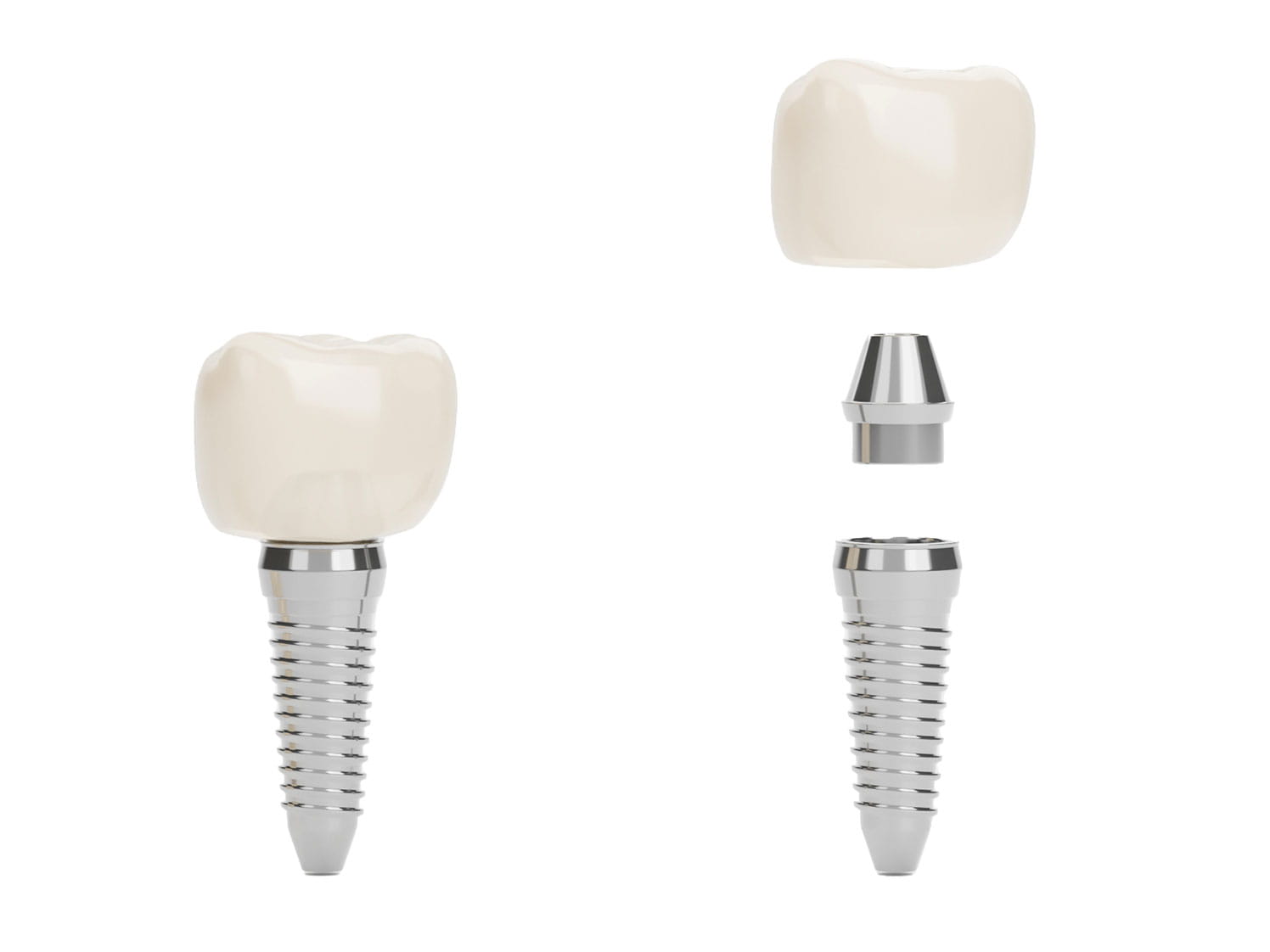

Pièces délicates de la technologie médicale telles que implants, vis osseuses et outils chirurgicaux
Buses et systèmes d’injection

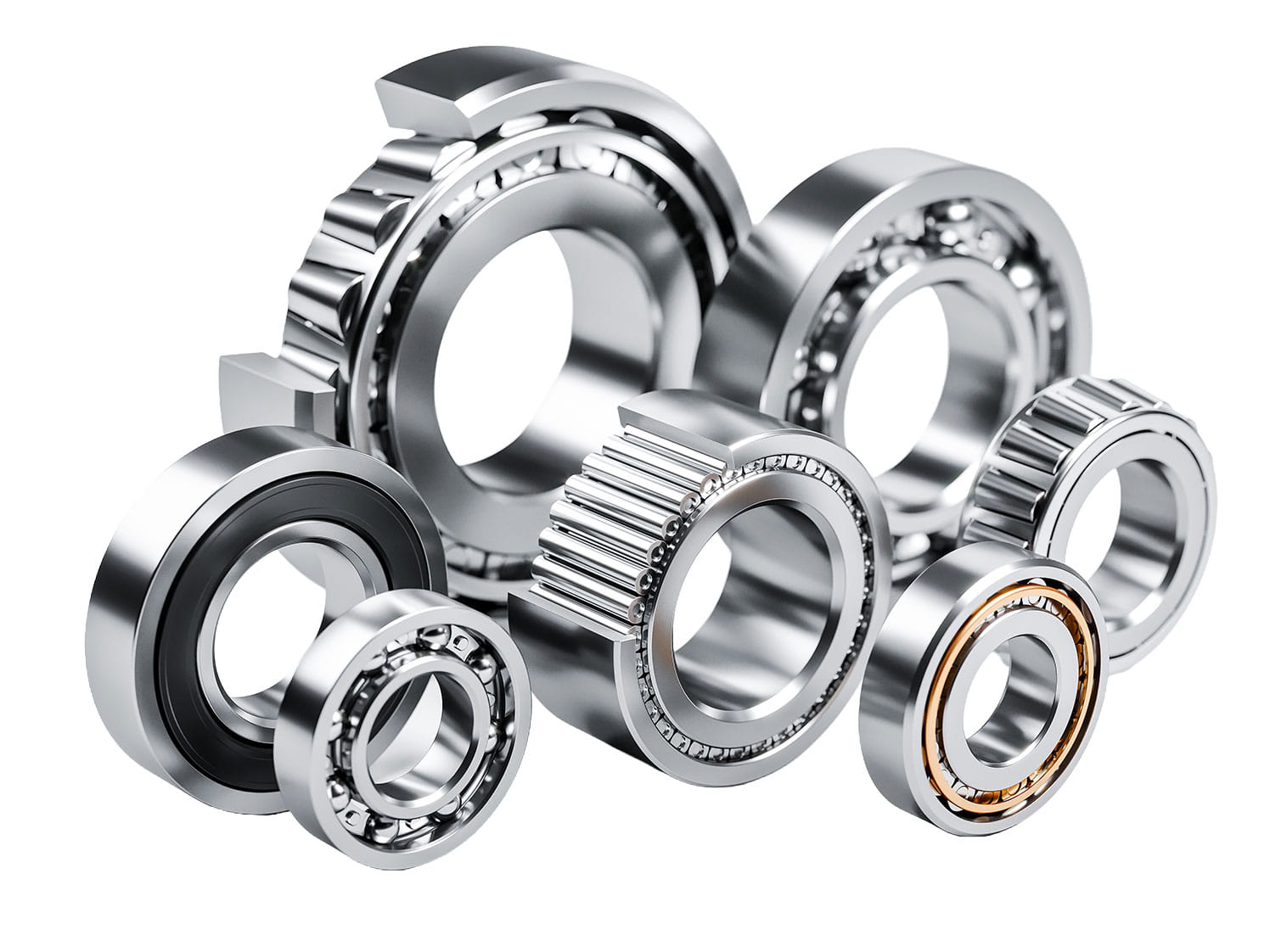

Composants de l’industrie des roulements
Turbines et groupes électrogènes de secours
Pièces provenant des industries du textile et de l’impression
Applications dans l’aérospatiale

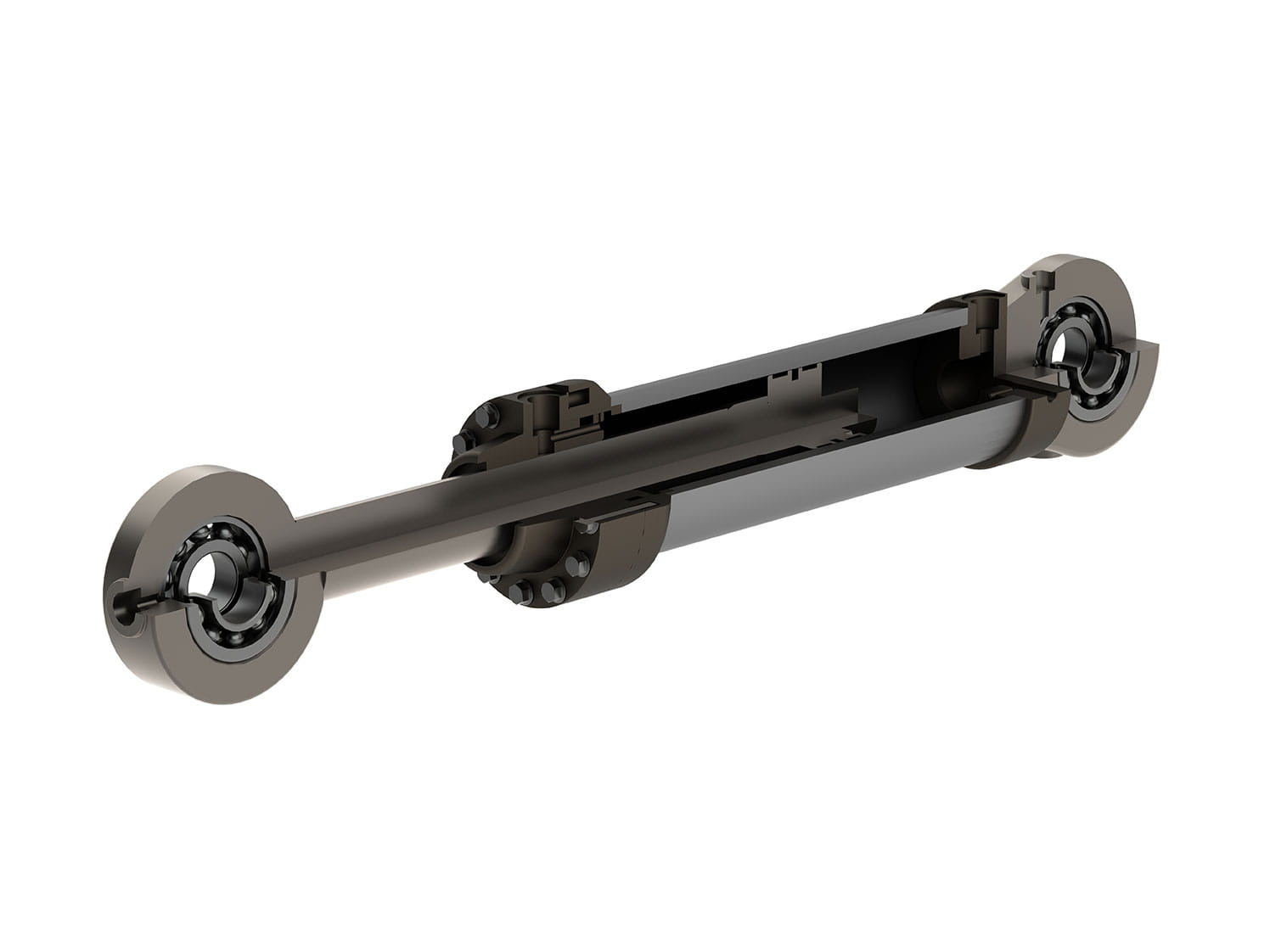

Pièces pneumatiques et hydrauliques telles que les pompes

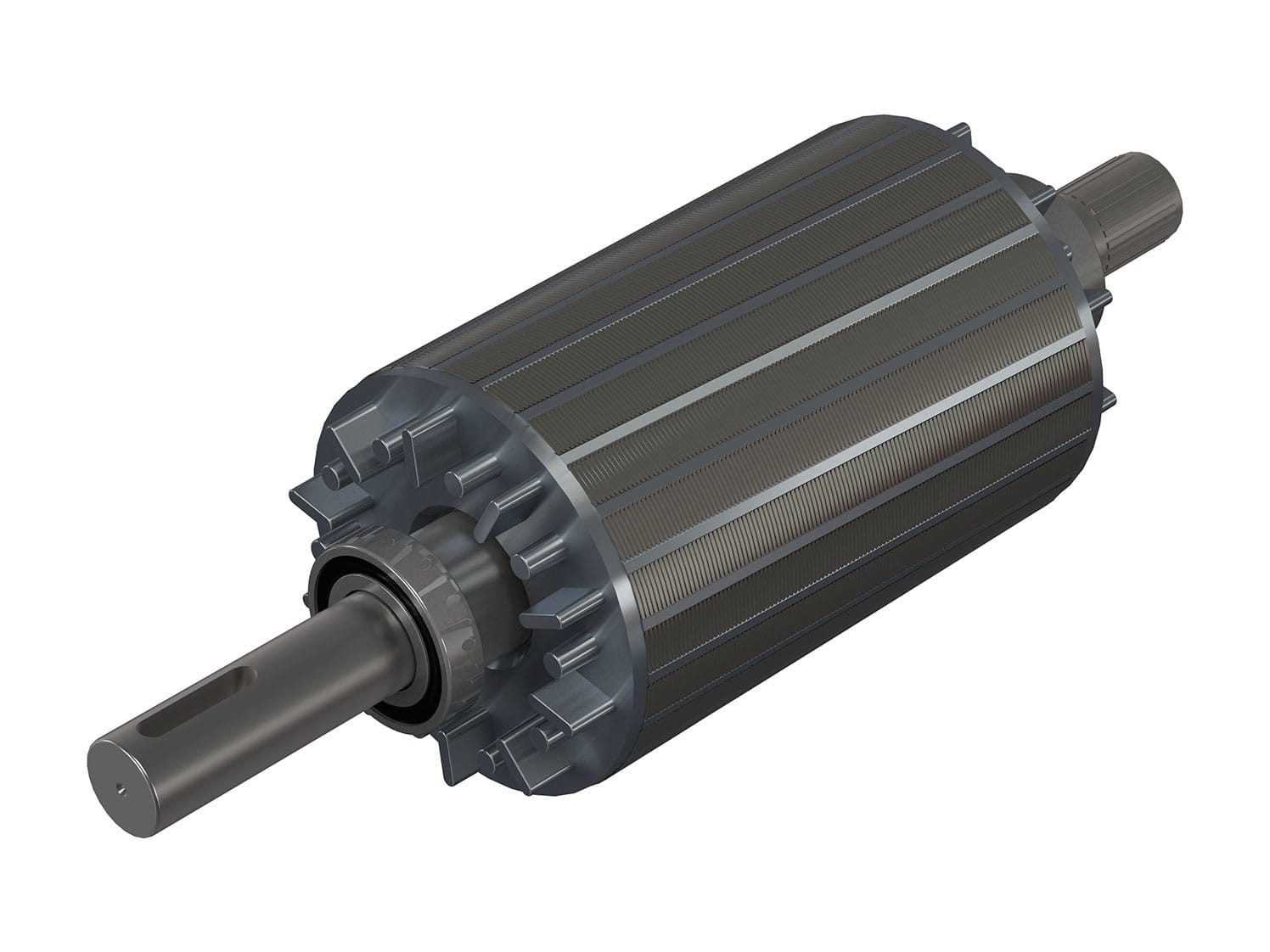

Composants de divers moteurs électriques : ventilateurs, appareils ménagers, systèmes de positionnement ou d’entraînement

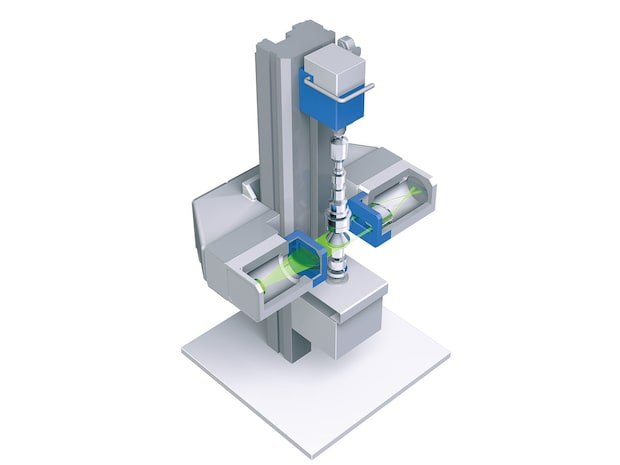

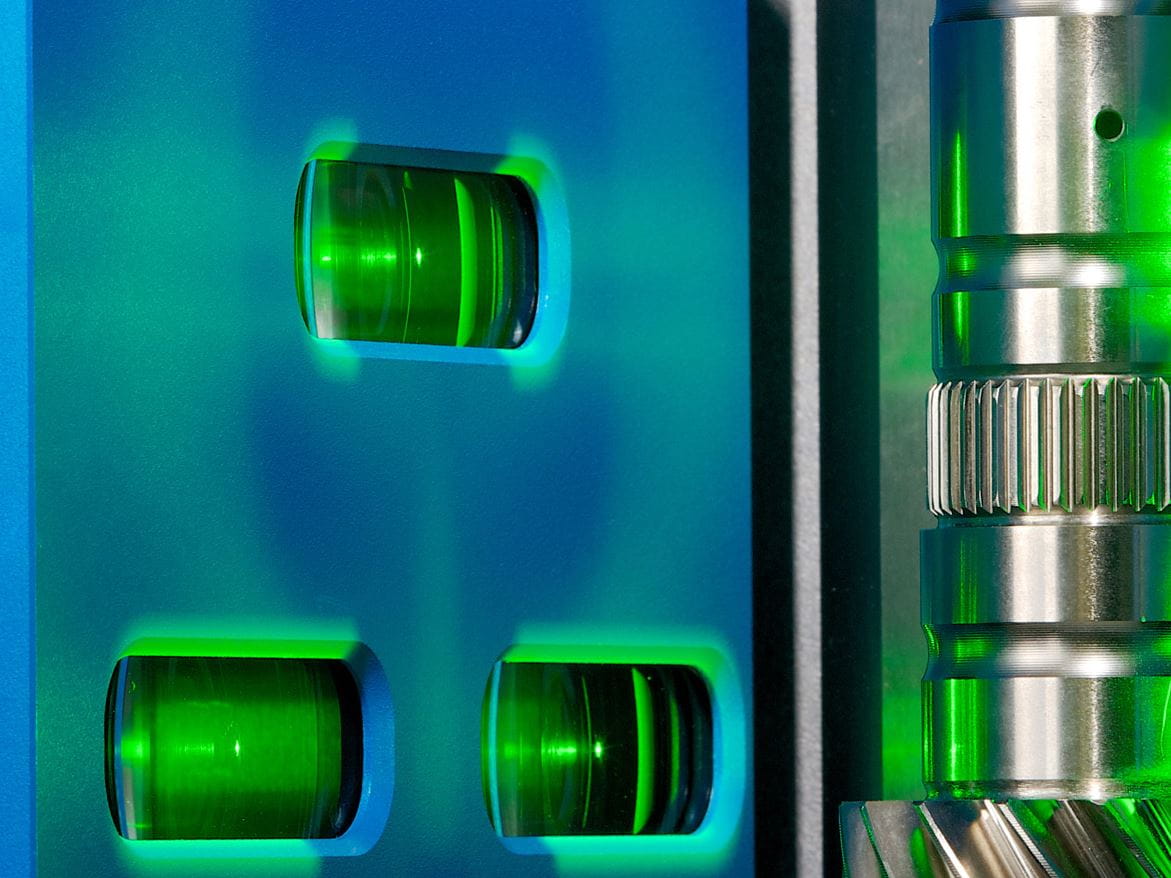

Principe de fonctionnement de la mesure optique
Le principe de mesure de la technologie de mesure optique d’arbres repose sur le principe de l'ombroscopie. La pièce à mesurer est rétro‑illuminée de façon à ce que son contour se détache clairement de l’arrière‑plan, puis il est comparé à la référence. La technologie Opticline utilise des capteurs CCS haute résolution, une source lumineuse à LED et des objectifs télécentriques de qualité premium, afin de pouvoir mesurer avec précision les plus petites géométries ainsi que les structures de surface finement usinées.
La mesure s’effectue de façon optoélectronique et entièrement automatisée. La précision et la vitesse sont donc pratiquement inégalables. Sa précision de répétabilité se situe dans le domaine du sub‑micromètre. La spécification de l’exactitude est, comme c’est le cas en métrologie dimensionnelle, conforme à la norme EN ISO 10360. De même, la technologie Opticline répond aux exigences les plus strictes en matière de traçabilité et de conformité, que ce soit selon IATF 16949, ISO 17025 ou ILAC, grâce à un étalonnage DAkkS-DKD. Une électronique sophistiquée et un logiciel intelligent assurent un flux fiable de données de mesure en temps réel.
Avantages de la mesure optique d'arbres avec Opticline
Capteurs tactiles complémentaires

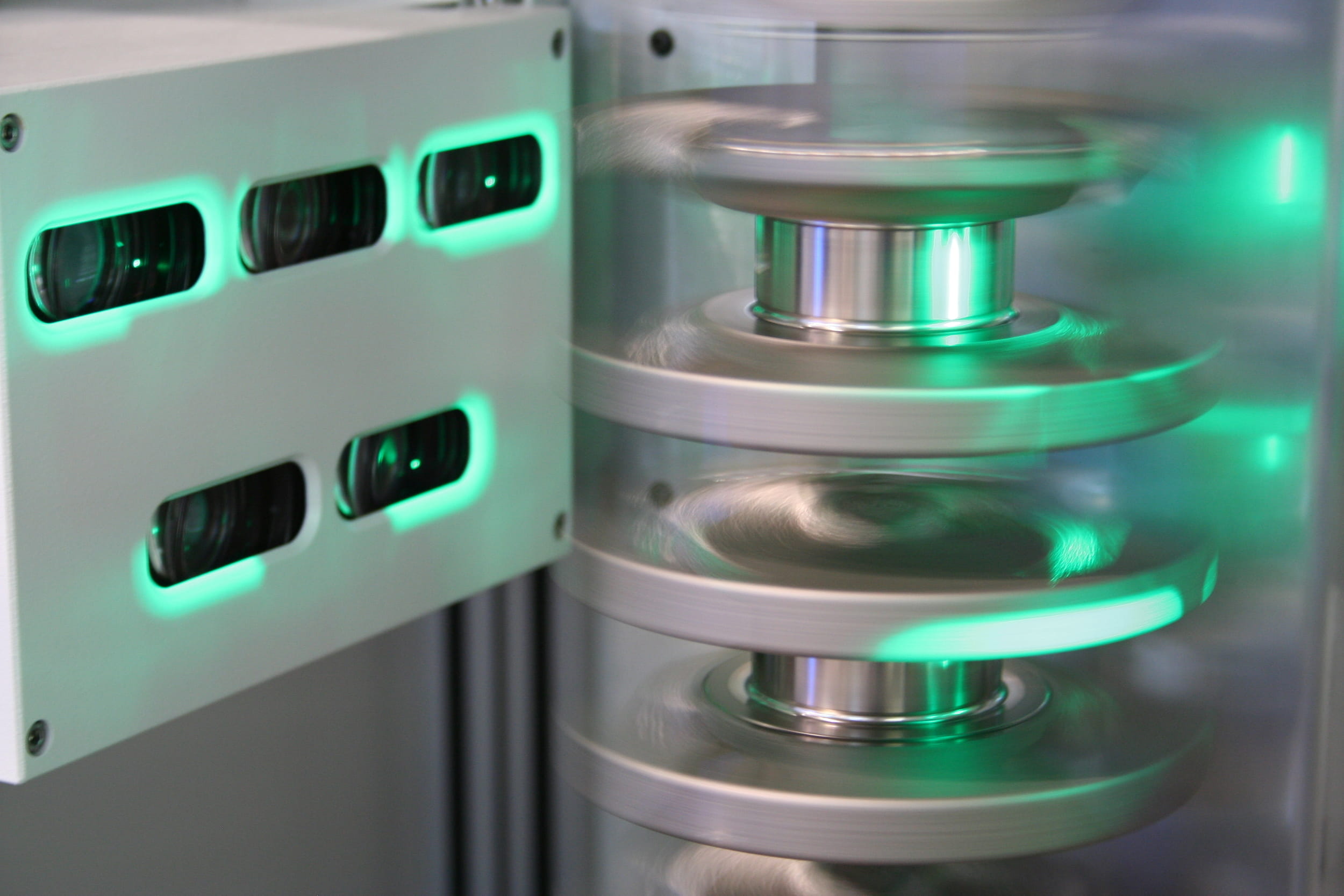

Mesure optique en quelques secondes
Programmation en quelques minutes
Chargement simplifié grâce à une barrière dématerialisée

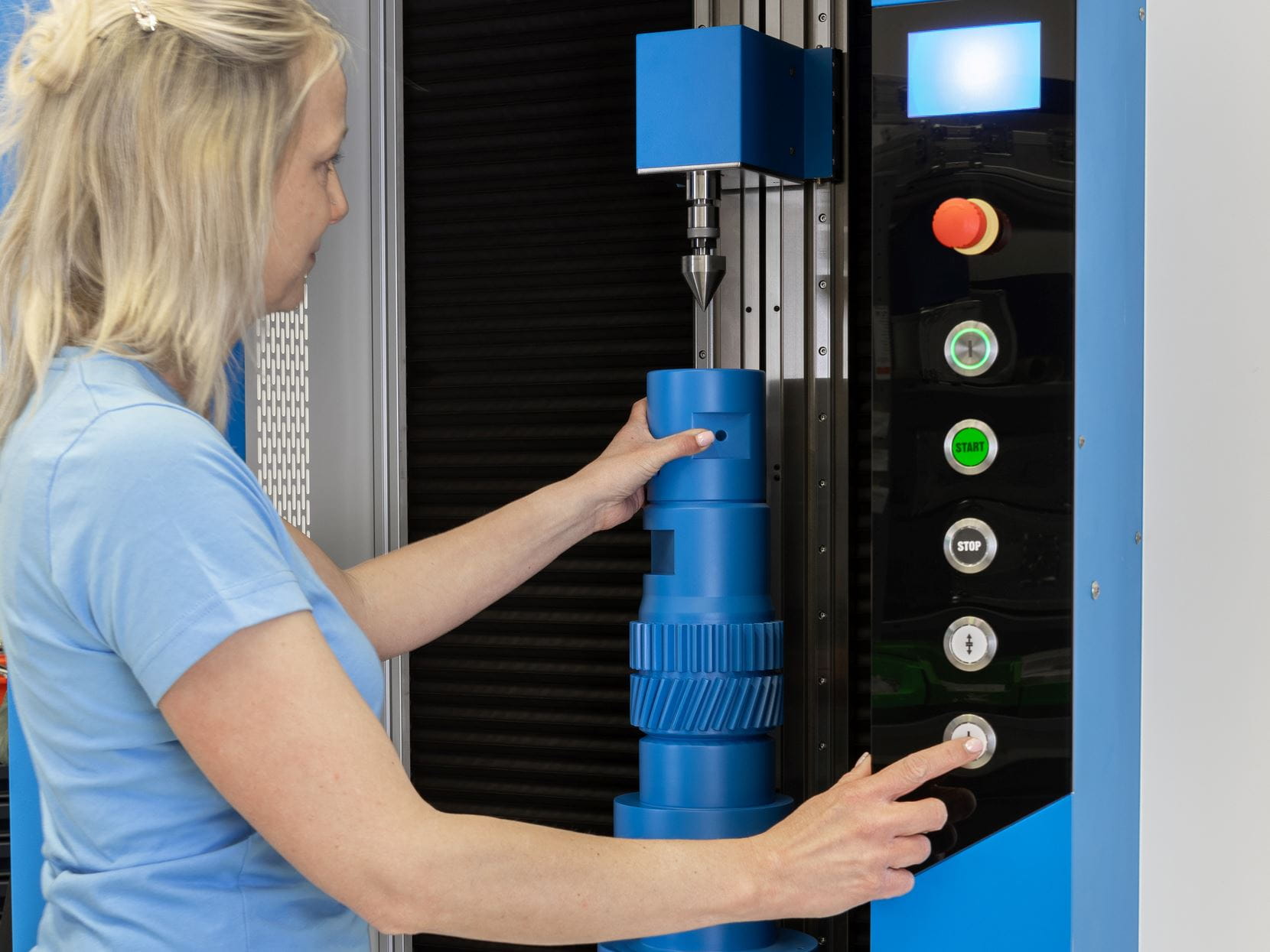

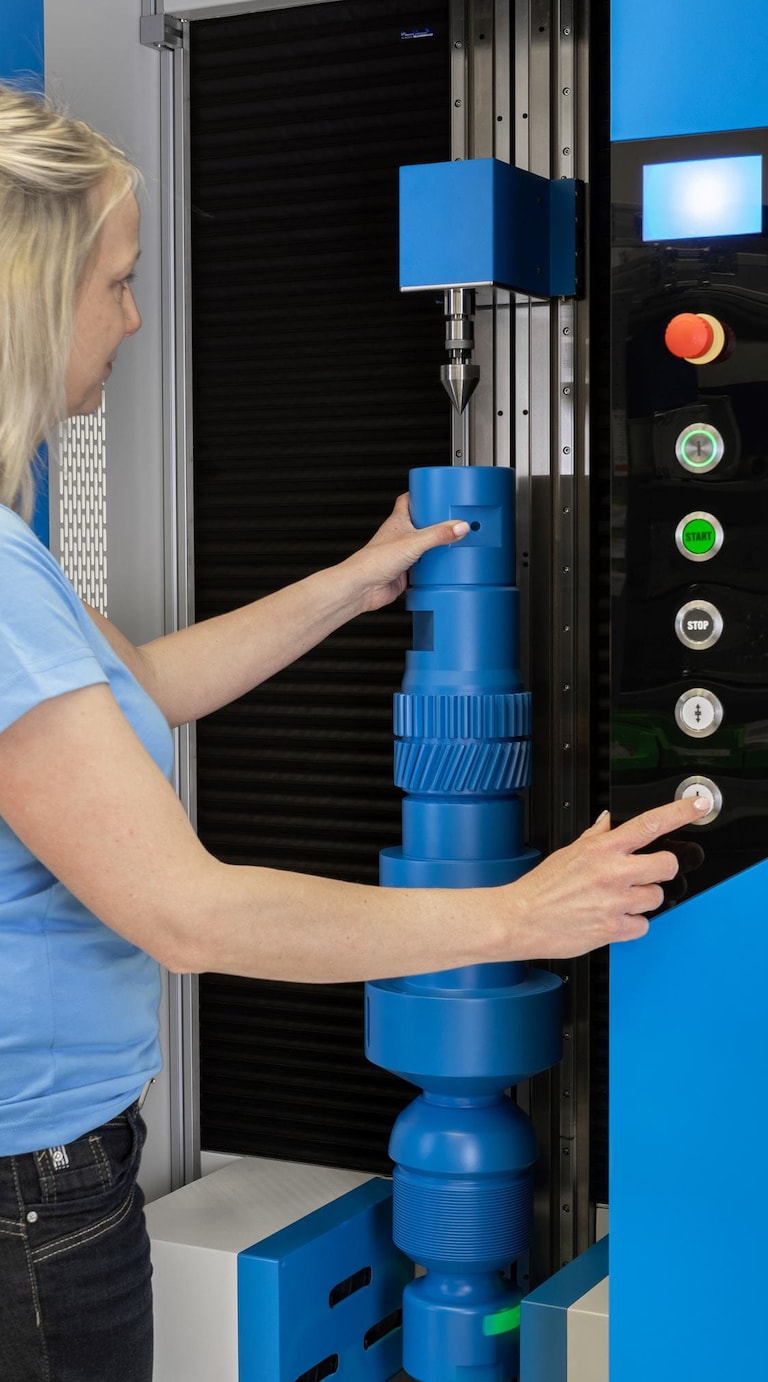

Utilisation intuitive
Séquence de mesure automatiquement optimisée
Résultats de mesure indépendants de l’opérateur
Utilisation sécurisée dans des environnements de production difficiles
Productivité élevée
Configurations optionnelles
Mesures de course très précises (HpSS)
Large éventail de tâches de mesure
Grande variété de pièces à mesurer
Valeurs de mesure traçables
Aperçu des solutions

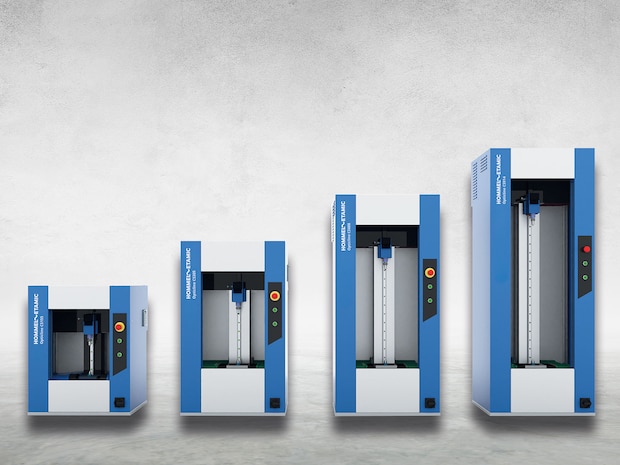

Opticline CS
Les systèmes de mesure optique de la série Opticline CS sont conçus pour une utilisation en bord de ligne et offrent, dans un format très compact, une haute performance de mesure ainsi qu’une précision absolue dès 2 µm. Ils sont parfaitement adaptés au contrôle de pièces de révolution, telles que les pièces tournées, tous opérateurs confondus.
Longueur jusqu'à 900 mm
Diamètre jusqu'à 140 mm

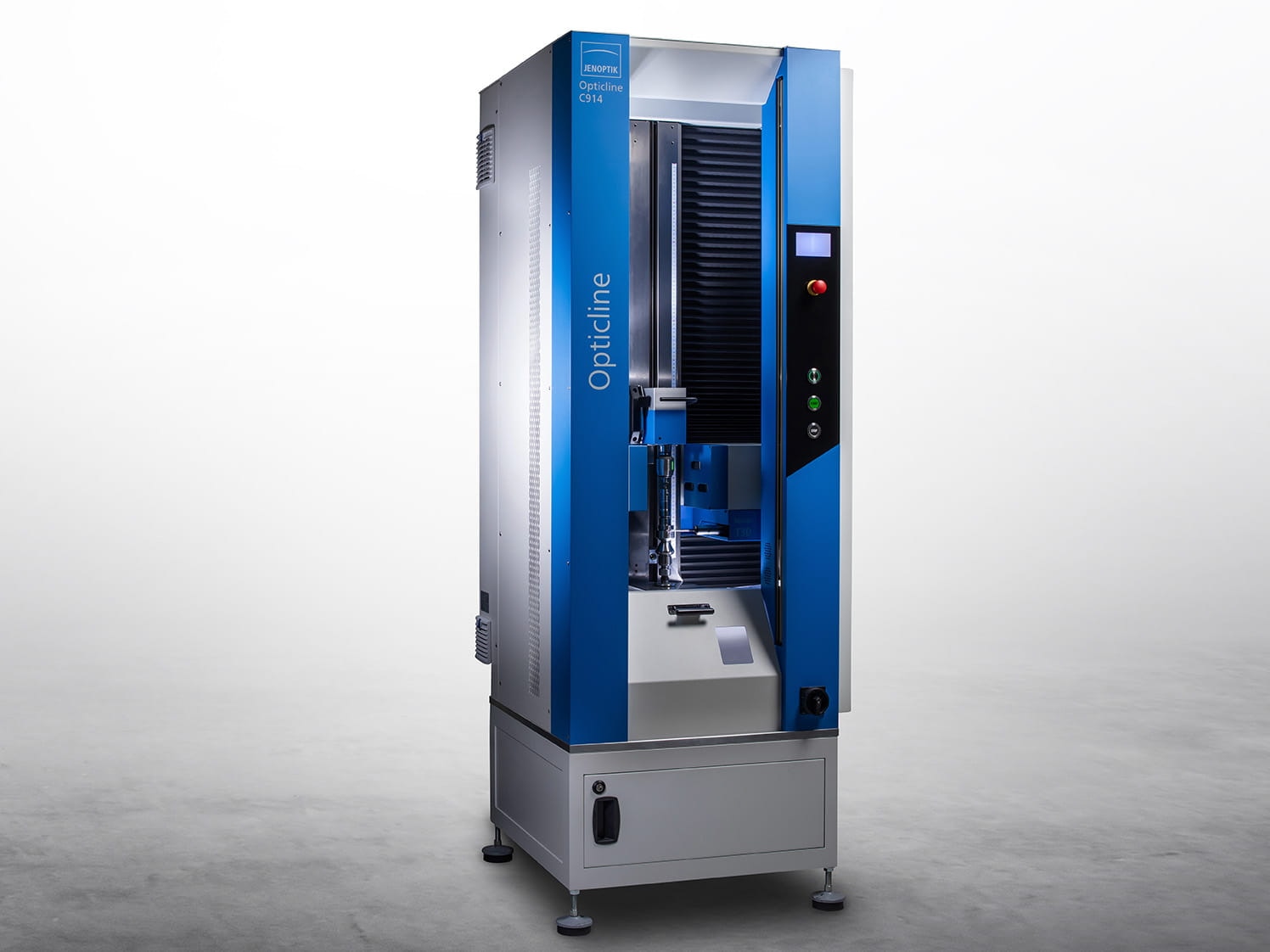

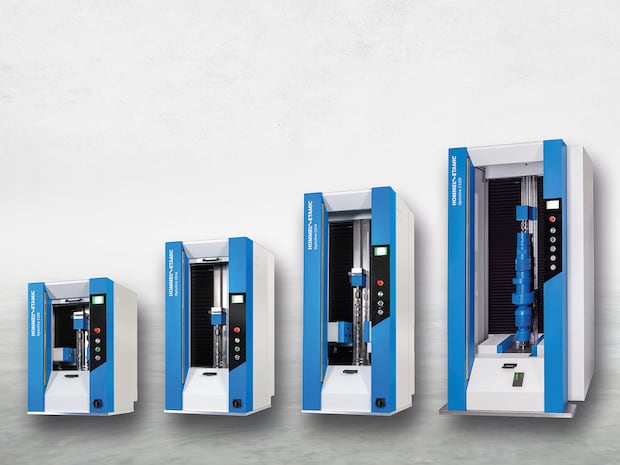

Opticline C
Les systèmes robustes de la série Opticline C offrent une grande capacité de mesure à partir de 1 µm. Grâce à différents niveaux d’équipement – par exemple une axe C à haute précision – leurs performances peuvent être adaptées à vos besoins. Un système de capteur tactil optionnel permet de mesurer des longueurs et des caractéristiques de contrôle de forme supplémentaires, ainsi que des mesures intérieures sur des arbres creux et la mesure des dentures droites ou hélicoïdales.
Capacité de mesure Opticline C
Longueur jusqu'à 1.200 mm
Diamètre jusqu'à 230 mm

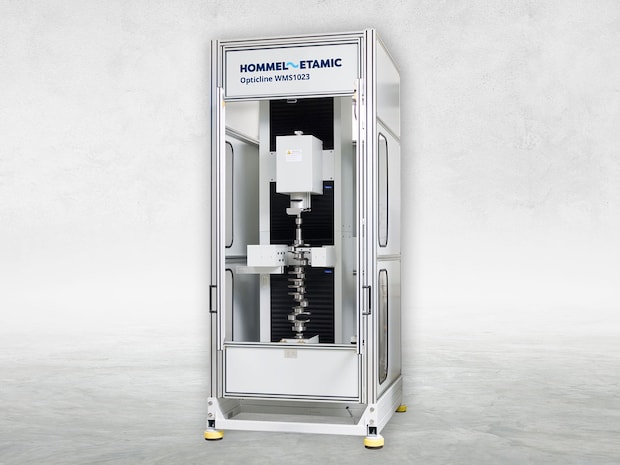

Opticline WMS
La conception de la série Opticline WMS permet de mesurer des arbres particulièrement grands et lourds, avec un poids allant jusqu’à 120 kg. Elle offre une très haute résolution et une précision de mesure extrême sur l’ensemble de la plage grâce à son système de caméras en cascade unique. Avec sa version horizontale ou verticale, elle s'adapte à vos exigences d’intégration spécifiques, notamment pour une utilisation entièrement automatisée en production.
Capacité de mesure Opticline WMS
Longueur jusqu'à 1.300 mm
Diamètre jusqu'à 320 mm

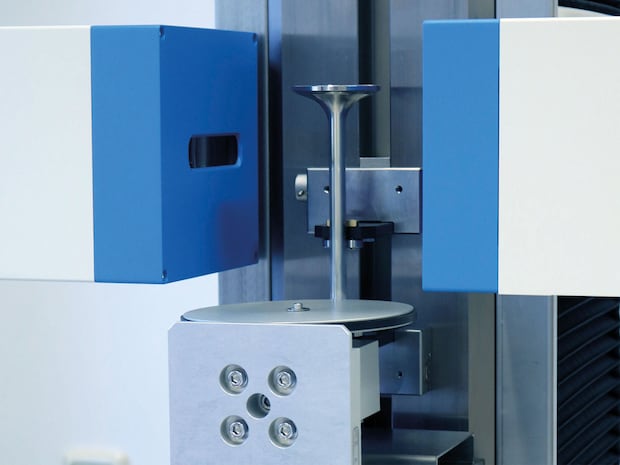

Opticline VMS

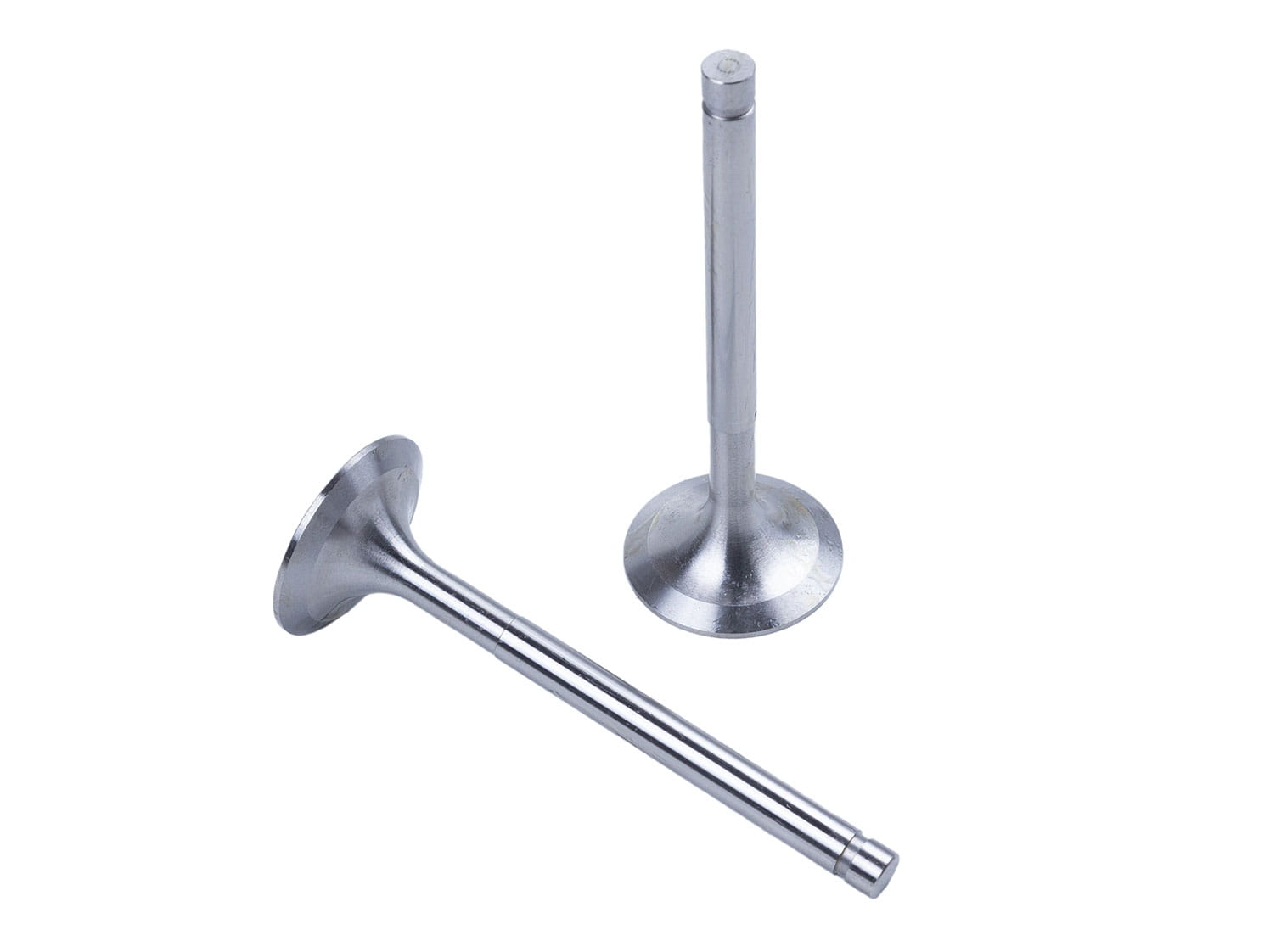

Les systèmes Opticline VMS ont été conçus pour des mesures complètes très rapides, conformes aux temps de cycle, des soupapes de moteur. Grâce à des fixations de pièces sur mesure, ils peuvent être adaptés individuellement à vos besoins.

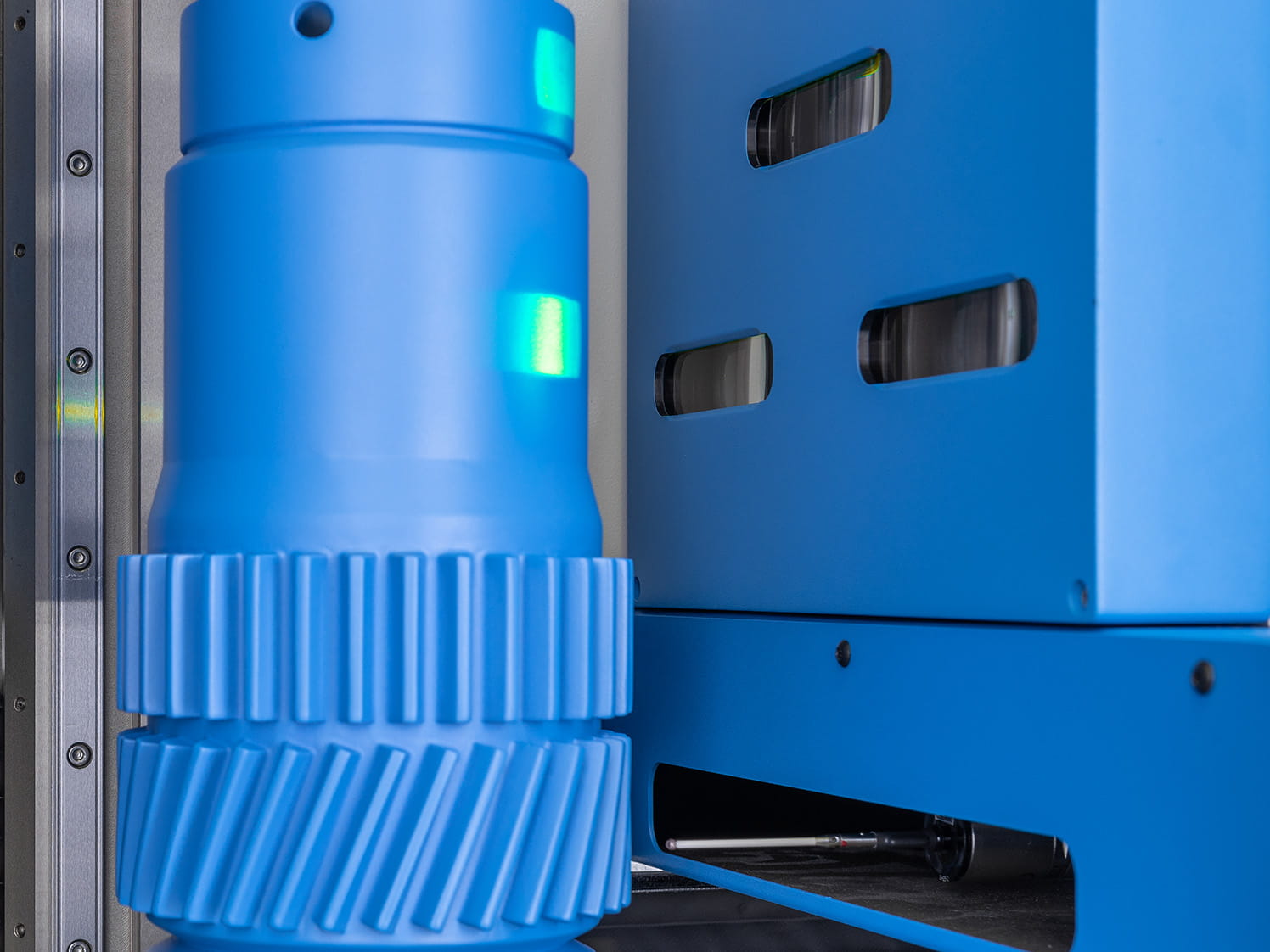

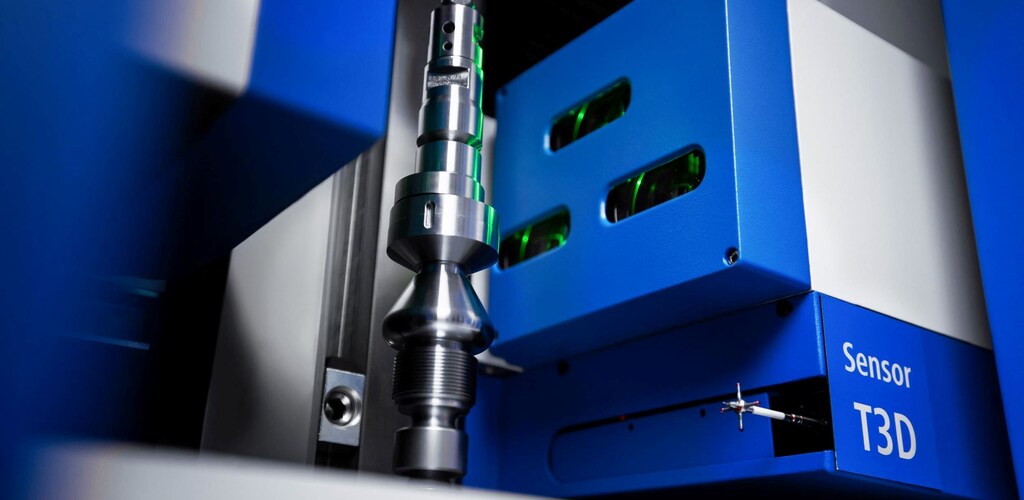

Multi‑capteurs pour des possibilités d’analyse supplémentaires

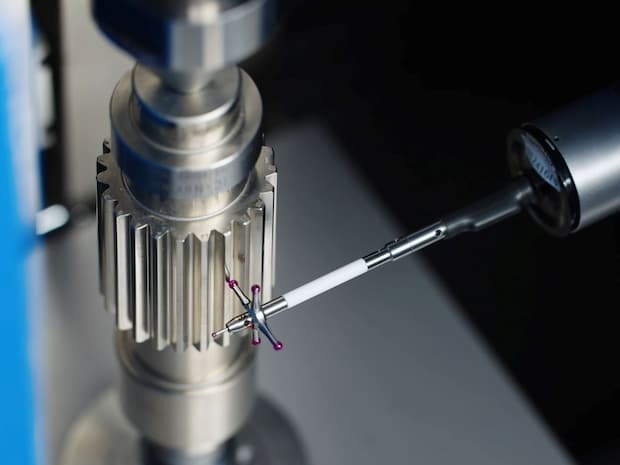

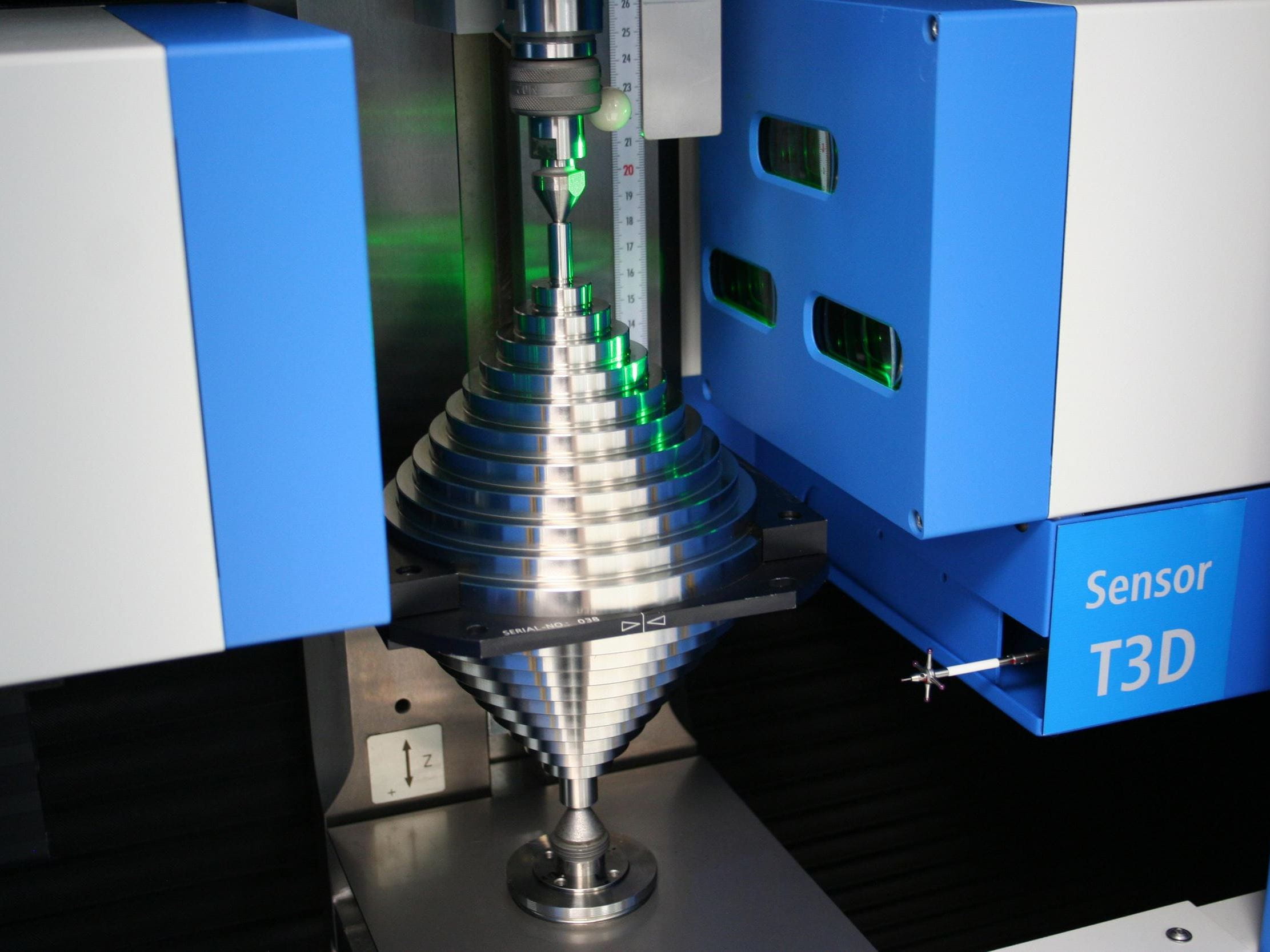

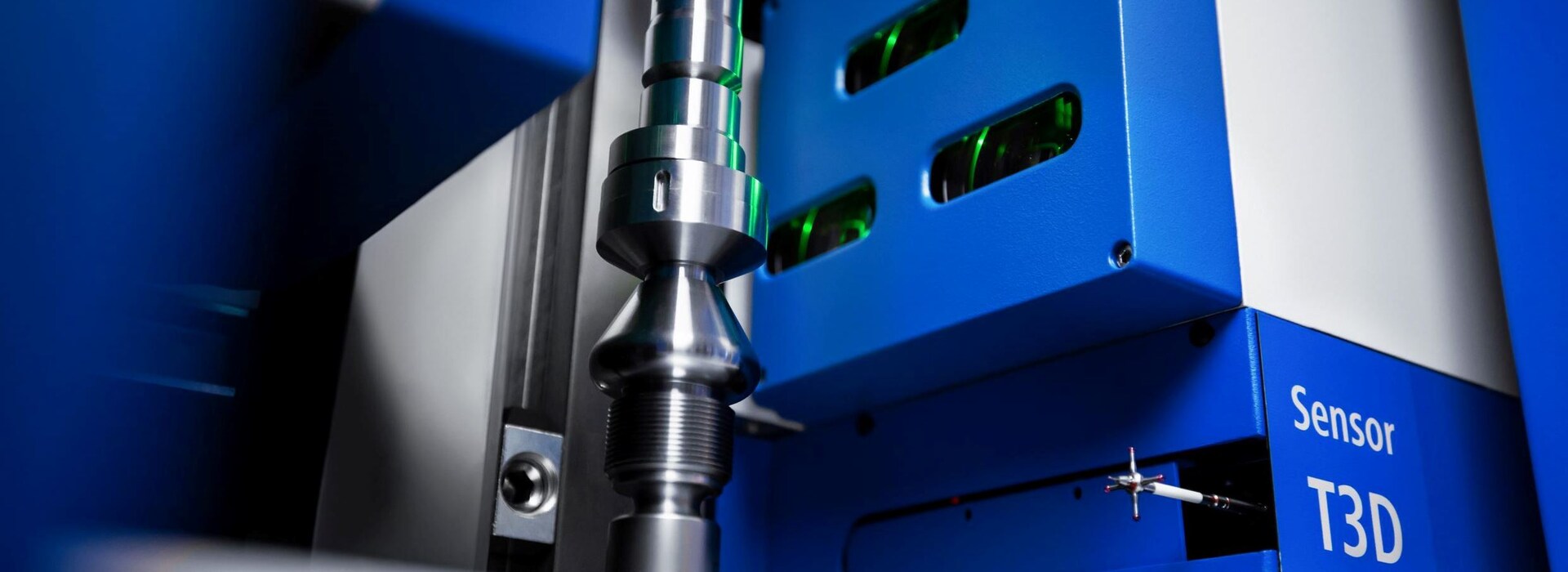

En option, les systèmes de mesure Opticline peuvent être équipés avec un système de palpage tactile. Les mesures tactiles peuvent être intégrées de manière transparente dans le processus de mesure optique et, selon leur conception, conviennent à des applications spéciales, telles que les mesures de
rainures
alésages traversant ou borgnes
battement axial ou radial
forme de came
arbres et roues creux
dentures droites ou hélicoïdales

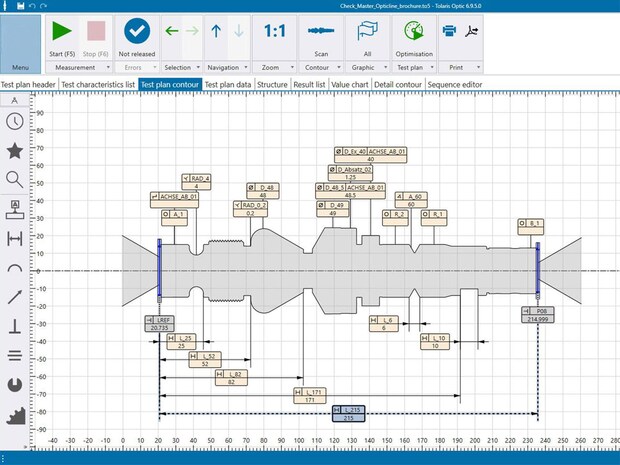

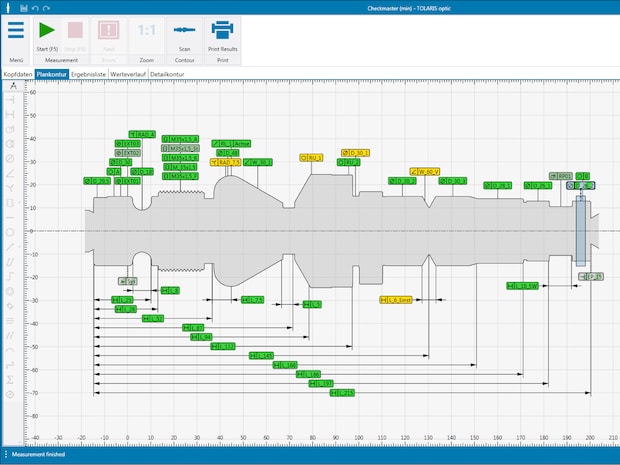

Logiciel de commande et d'évaluation convivial Tolaris Optic
Le logiciel d’analyse Tolaris Optic offre de nombreuses fonctions pour un traitement confortable et fournit des résultats précis en quelques secondes.
Utilisation intuitive grâce à une interface graphique clairement structurée
Programmation rapide des caractéristiques de contrôle
Séquence de mesure optimisée
Présentation claire et analyse fiable des résultats de mesure
Qualité documentée

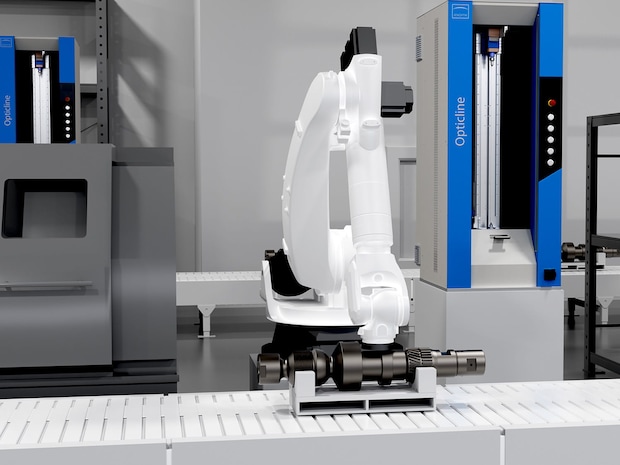

Processus de mesure automatisés dans la fabrication

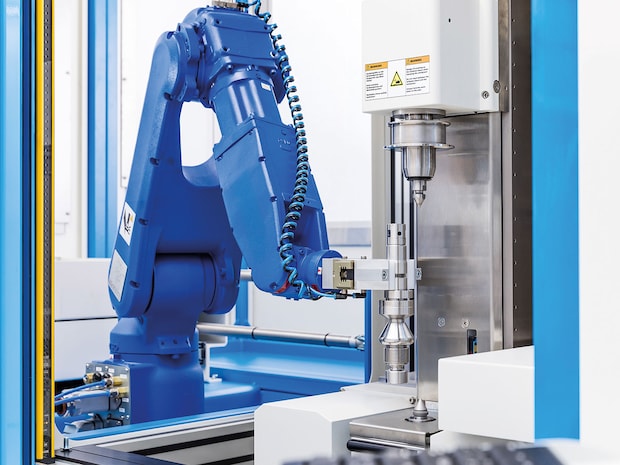

Nous proposons à nos clients des configurations de machines et d’interfaces sur mesure, en fonction du degré d’intégration souhaité, jusqu’à la solution entièrement automatisée en ligne avec chargement robotisé.
Communication via des interfaces PLC modernes
Gestion des valeurs de correction : pilotage des machines-outils à partir des mesures en temps réel
Vidéos

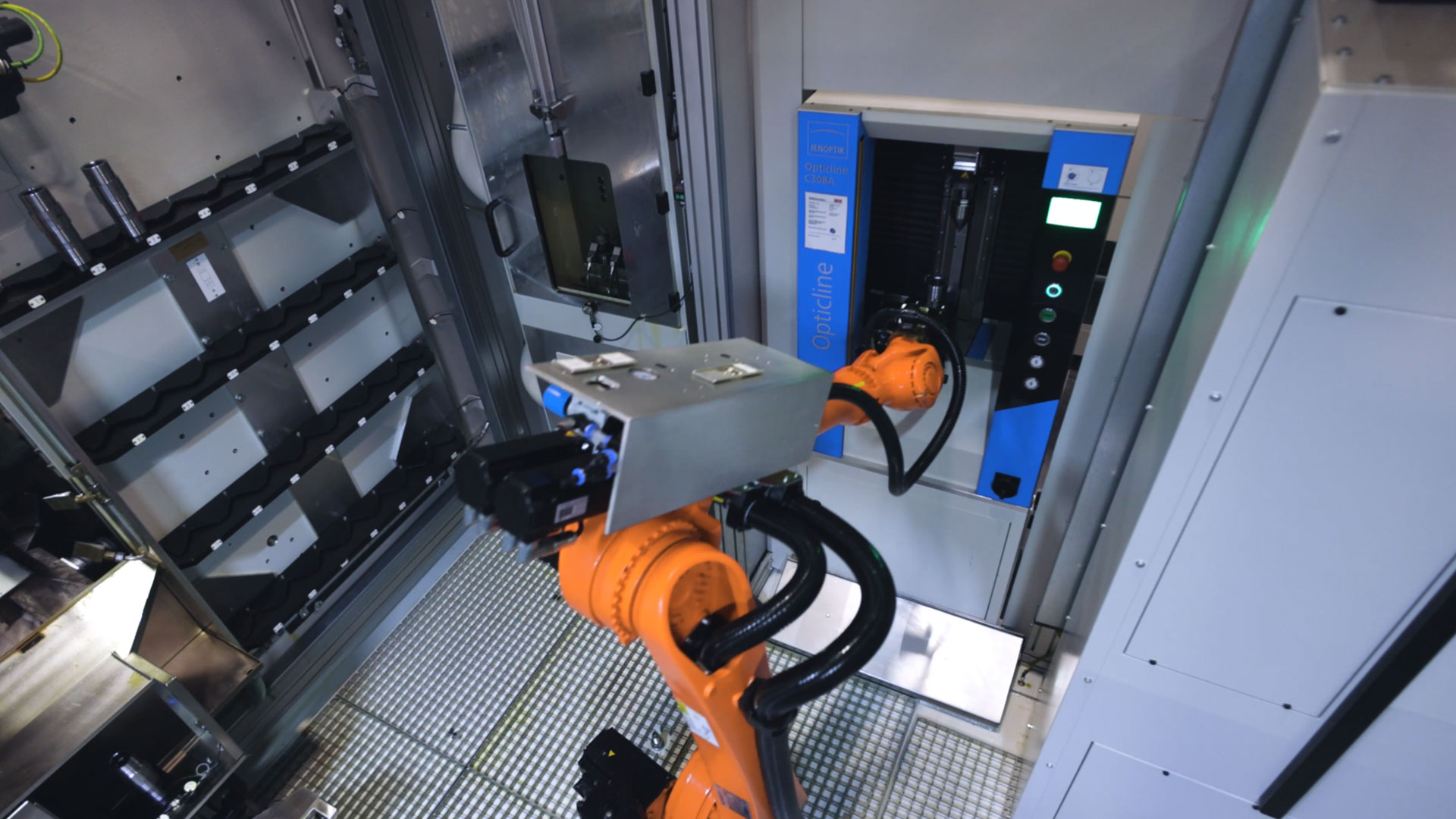

Témoignage d'utilisateur : Technologie de mesure flexible des arbres – Le groupe Jenoptik accompagne l'expansion de SEW‑EURODRIVE
Opticline C : Systèmes de mesure optique d’arbre pour de multiples applications
Questions fréquentes
Quels sont les avantages de combiner la technologie de mesure optique avec un système tactile ?
La mesure optique‑tactile des arbres combine différentes méthodes de mesure au sein d’un même système. La majeure partie d’un arbre peut être mesurée optiquement. Cependant, des caractéristiques supplémentaires telles que la mesure d’une rainure, d’un engrenage, d’un alésage, de géométries découpées en arrière‑plan ou de cames concaves nécessitent un système tactile. Le capteur tactile T3D d’un système Opticline élimine le besoin d’appareils de mesure supplémentaires, accélérant ainsi la production. De plus, les fonctions intégrées des appareils de mesure manuelle ainsi que des appareils de contrôle de contour et de forme dans un système de mesure optique réduisent l’influence de l’opérateur sur la mesure et sur le traitement des données. Elles fournissent des résultats fiables et font gagner du temps et des efforts en permettant de vérifier diverses caractéristiques de mesure au cours d’un même cycle, avec un seul système.
Quelle est la meilleure technique de mesure pour les pièces très petites et finement usinées ?
Pour la mesure de longueur, le contrôle de la géométrie et la détermination de la forme et de la position des pièces de révolution, la technologie de mesure optique‑tactile se distingue comme la solution la plus rapide et la plus flexible. Elle peut mesurer les diamètres, les longueurs, les filetages, les tolérances de forme et de position ainsi que les écarts de circularité, les rayons et les angles des pièces tournées les plus petites. Le véritable défi pratique réside dans la prise en main des pièces et leur intégration dans le système de mesure. Par exemple, les minuscules arbres mécaniques destinés aux montres suisses, les broches de précision tournées, ainsi que les forets haute performance et les vis pour le secteur médical exigent une précision de mesure extrême. C’est là qu’intervient une interface permettant l’utilisation de supports de pièces flexibles. Ainsi, les pièces délicates peuvent être maintenues entre deux aimants pendant la mesure avec Opticline. Cette méthode fonctionne aussi bien en mode automatisé qu’en mode manuel.
La technologie de mesure optique Opticline prend-elle en charge les interfaces avec un système de commande par automate programmable (PLC) ?
La gamme de systèmes de mesure optique d'arbres de HOMMEL ETAMIC s’étend du chargement et de l’utilisation manuels, destinés au contrôle ponctuel par l’opérateur, jusqu’à une solution entièrement automatisée et robotisée, permettant un contrôle à 100 % directement dans la ligne de production. Ainsi, la technologie de mesure optique d'arbres Opticline prend en charge toutes les étapes et toutes les interfaces de l’intégration du processus. Parmi les interfaces d’automatisation couramment utilisées sur le marché pour le transfert de données, on retrouve les protocoles d’interface PLC tels que ProfiNet, EtherNet/IP, EtherCAT ou encore ProfiBus. Grâce à la communication automatique des systèmes au sein d’un réseau PLC, le système Opticline peut transmettre les données en temps réel aux machines-outils afin de piloter les processus de fabrication.
La technologie de mesure optique de HOMMEL ETAMIC est-elle facile à utiliser ?
Les systèmes Opticline sont réputés pour leur grande convivialité. Ils sont simples et robustes. Le logiciel Tolaris Optic garantit que l’installation est facile à utiliser, permettant à l’opérateur d’obtenir rapidement une mesure précise qu’il pourra analyser conformément à ses objectifs. Cela est essentiel pour que les nouveaux employés puissent adopter le système de mesure à tout moment et l’utiliser sans difficulté. Les opérateurs peuvent lancer le processus de mesure et recevoir les résultats en quelques secondes. Il en va de même pour la configuration et la programmation du système : les techniciens peuvent créer intuitivement un plan de contrôle en quelques minutes seulement. Cette facilité d'utilisation des systèmes Opticline est le fruit d'un savoir-faire et d'un travail de développement considérables. Des instructions et des formations accompagnent le processus de mise en service.
Les systèmes de mesure Opticline sont-ils étalonnés conformément aux normes DAkkS ?
Le certificat d’accréditation DAkkS de HOMMEL ETAMIC garantit le plus haut niveau de qualité des traçabilités métrologiques vers les étalons nationaux de la Physikalisch‑Technische Bundesanstalt (PTB) pour les mesures de diamètre et de longueur des systèmes de mesure optique Opticline. En effet, les fournisseurs du secteur automobile sont tenus de prouver des résultats de mesure optimaux. Par exemple, la norme internationale du secteur automobile, la directive IATF 16949, exige un étalonnage DAkkS des appareils de mesure utilisés. Les exigences les plus strictes, telles que ISO 17025 ou les normes ILAC, sont également satisfaites. Dans tous les secteurs, les exigences internes de qualité des entreprises prévoient également des certificats d'étalonnage conformes aux exigences d’audit. Les certificats d'étalonnage DAkkS‑DKD délivrés par le laboratoire d'étalonnage de HOMMEL ETAMIC pour la métrologie optique sont reconnus à l’international et garantissent une conformité totale aux audits.
