Los instrumentos de medición de alta calidad garantizan la medición de la forma y la rugosidad conformes con los estándares

Los instrumentos de medición de formas de HOMMEL ETAMIC comprueban las tolerancias de forma y posición de sus piezas de trabajo, incluso en entornos industriales difíciles

Form measurement

Desde mediciones sencillas de redondez hasta mediciones combinadas de forma y rugosidad: Ofrecemos los instrumentos de medición adecuados para cada tarea de medición. Todos los sistemas son robustos y duraderos, lo que los hace ideales para su uso en las condiciones de fabricación industrial más exigentes.

El ciclo de medición se automatiza en gran medida, lo que evita cualquier posible influencia del operario. También ahorra tiempo, dinero y recursos. El software TURBO FORM permite a sus empleados analizar con facilidad cualquier desviación de forma y posición. El programa ofrece una vista de resultados clara y completa, así como formularios de impresión configurables.


Sistemas automatizados de medición de todas las tolerancias de forma y posición

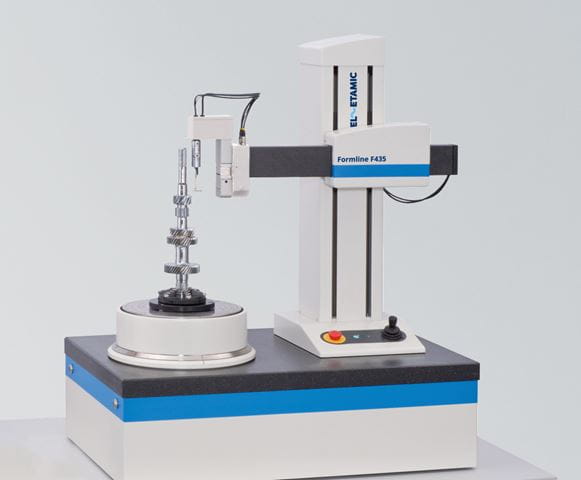

F435 versión de sobremesa

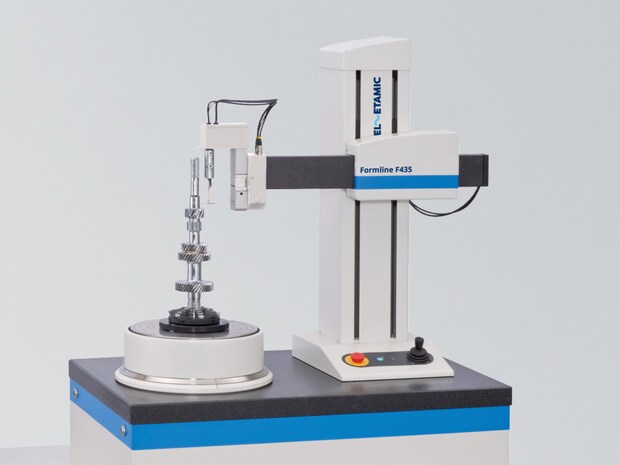

Medición de Forma con Formline F435

Desde mediciones sencillas de redondez hasta mediciones combinadas de forma y rugosidad: Ofrecemos los instrumentos de medición adecuados para cada tarea de medición. Todos los sistemas son robustos y duraderos, lo que los hace ideales para su uso en las condiciones de fabricación industrial más exigentes.

El ciclo de medición se automatiza en gran medida, lo que evita cualquier posible influencia del operario. También ahorra tiempo, dinero y recursos. El software Turbo Form permite a sus empleados analizar cualquier desviación de forma y posición con facilidad. El programa ofrece una vista de resultados clara y completa, así como formularios de impresión configurables.

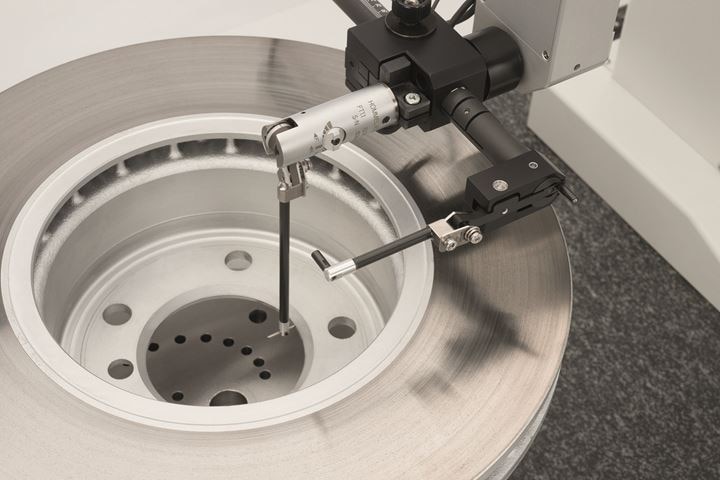

Medición del disco de freno

Video

Elija el sistema adecuado para su aplicación

Formline F435 y F455: instrumentos de medición para la determinación exacta de todas las tolerancias de forma y posición

Mediciones de forma automáticas y fiables para numerosas aplicaciones

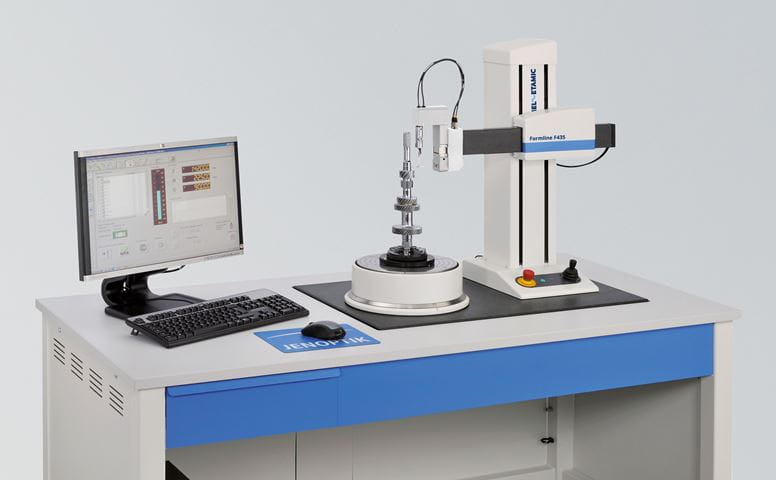

Estación de medición ergonómica F435

Formline F435 y estación F455

Con los instrumentos de medición Formline F435 y F455, puede determinar con precisión la redondez, cilindricidad y planitud de sus piezas de trabajo. El sistema de medición alinea los componentes automáticamente y comprueba las tolerancias de forma y posición usando tres ejes de medición controlados por CNC. Por lo tanto, el nivel de esfuerzo requerido es mucho menor que con los dispositivos convencionales. El software permite un funcionamiento intuitivo de su sistema de medición.

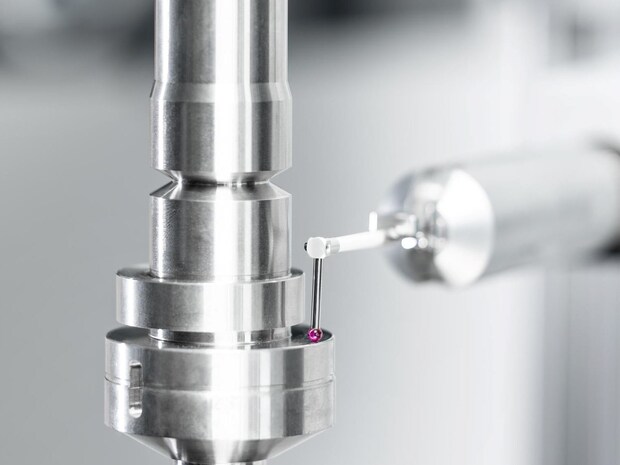

El brazo de la sonda está conectado magnéticamente para que pueda reemplazarlo rápida y fácilmente. Esta conexión también protege al sensor y al brazo del sensor contra daños por impacto. Con la nueva generación de sondas FT1.1, puede medir no solo la forma, sino también el twist y la rugosidad en un solo ciclo, lo que le permite ahorrar tiempo y dinero.

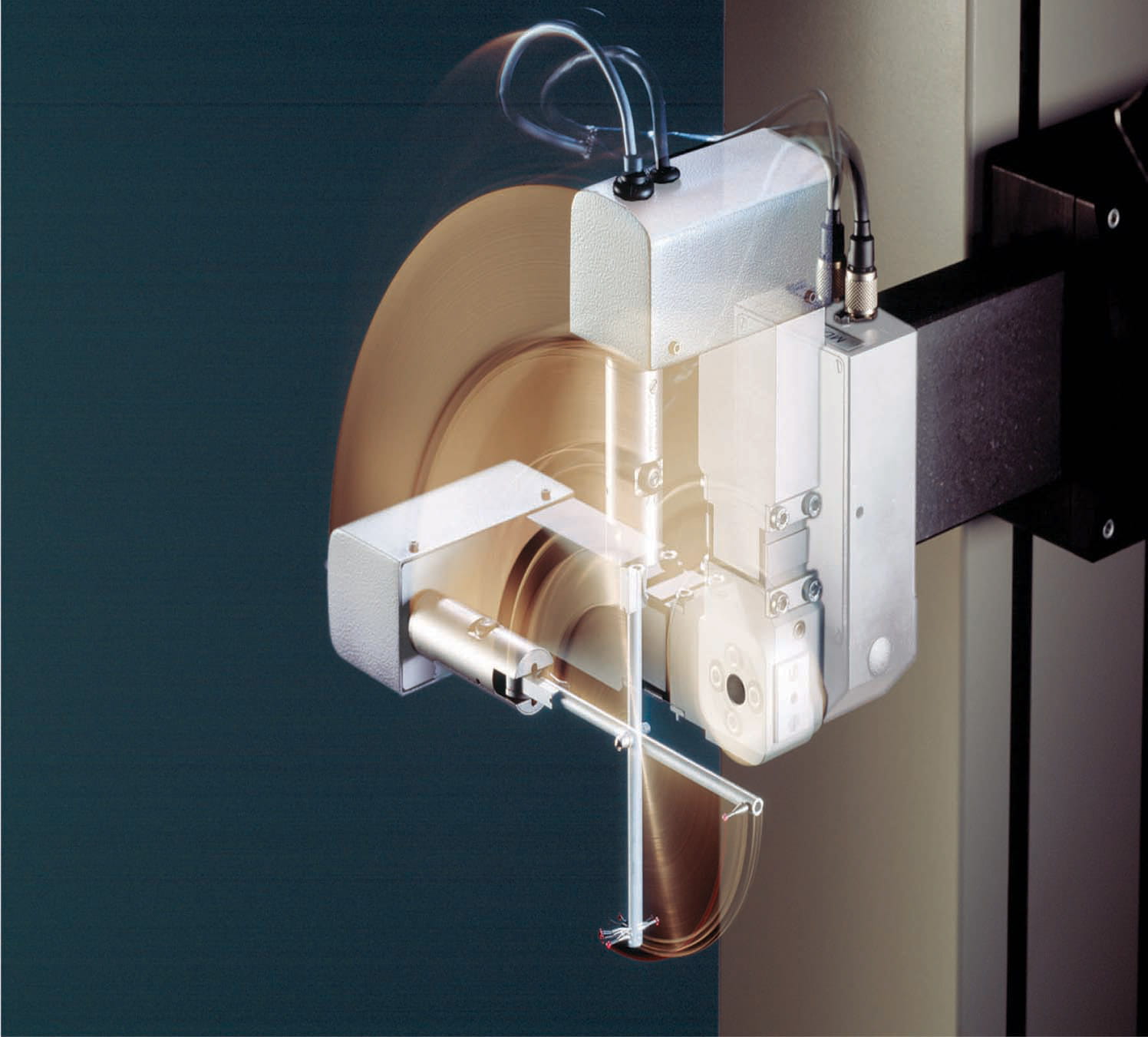

El módulo motorizado opcional de rotación e inclinación (MDS) proporciona acceso incluso a las posiciones de sondeo más inaccesibles sin interrumpir la ejecución del CNC. Los instrumentos de medición de forma se suministran como unidades compactas de sobremesa o integrados en una estación de medición ergonómica.

Ventajas

  • Mínimo esfuerzo: Alinee y mida las piezas automáticamente.
  • Flexible: Comprobación opcional de rugosidad, ondulación y twist.
  • Sonda moderna: Sustitución rápida y segura del brazo del sensor.
  • Potente software: Determinación de todas las tolerancias de forma y posición.

Aplicaciones

  • Industria automovilística: Medición de forma, rugosidad, twist y ondulación de las piezas.

Formline Roundscan: un potente instrumento de medición para la medición combinada de forma y rugosidad

El Roundscan mide la forma, la rugosidad y el twist en una sola medición y en menos de un minuto

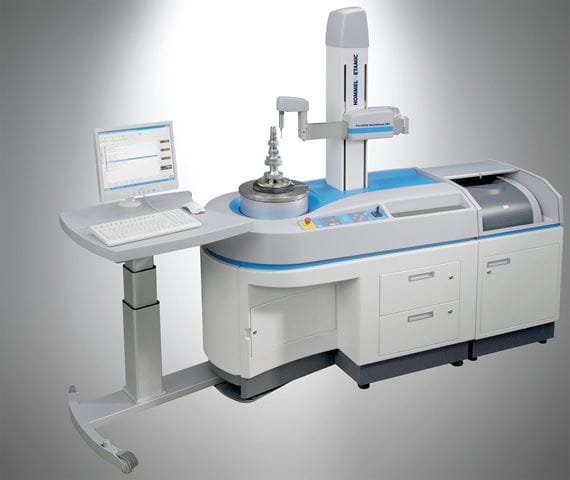

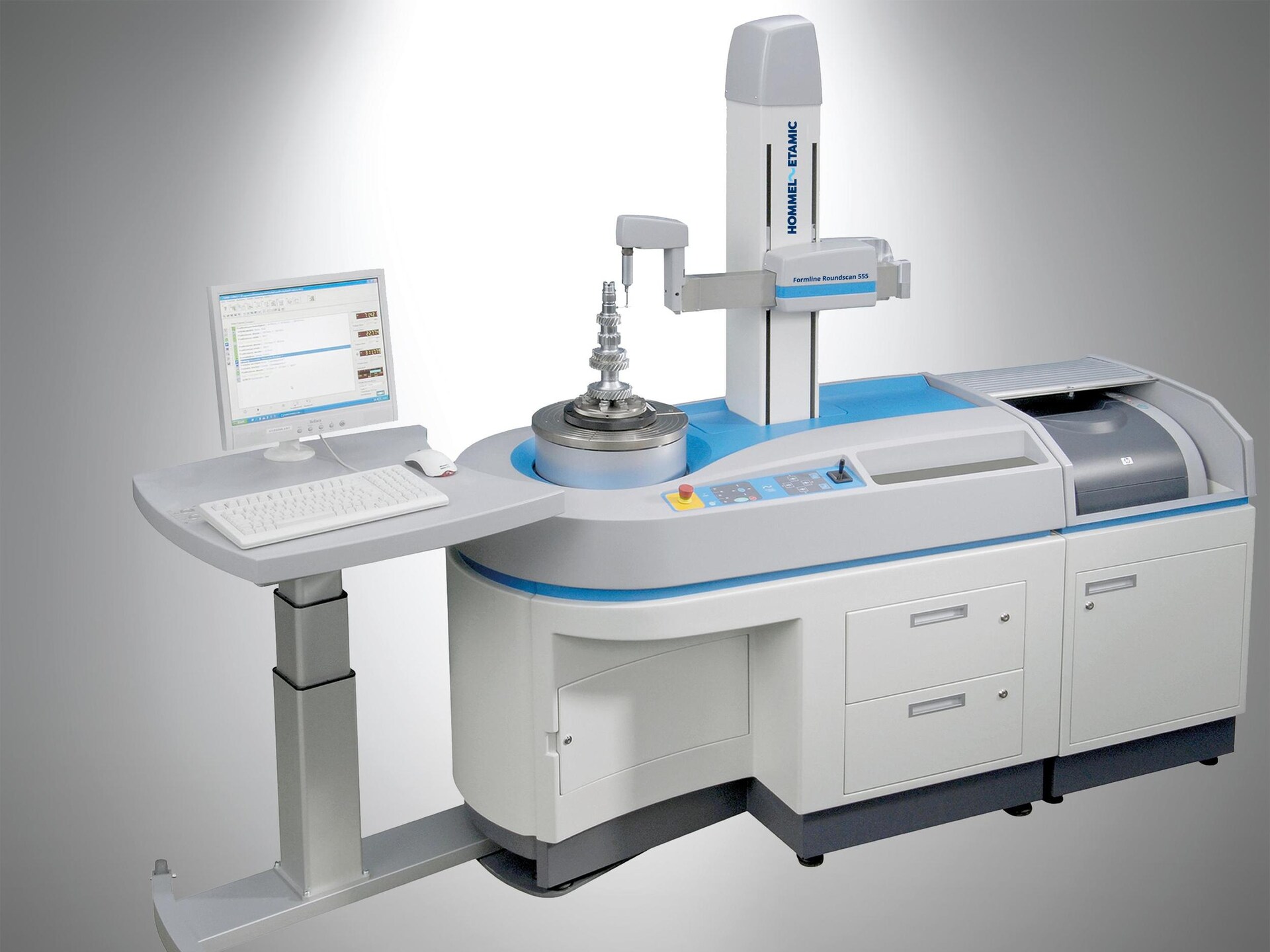

Roundscan 555

Formline Roundscan

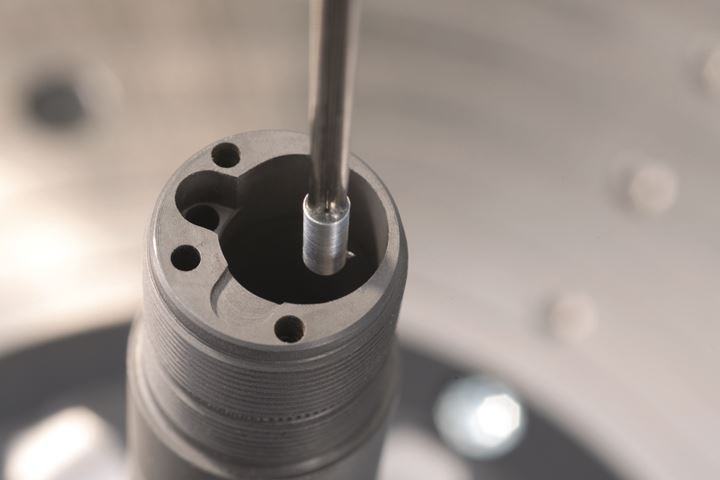

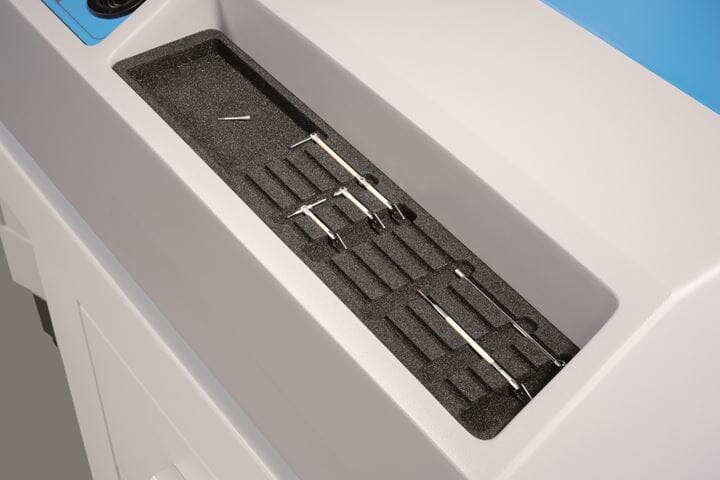

Para proteger la alta calidad constante de sus piezas de trabajo, necesita sistemas de medición precisos y fiables. Formline Roundscan combina la medición de la forma y la rugosidad en una sola medición. Puede medir la forma, la rugosidad y el twist del componente con un solo sistema de palpado.

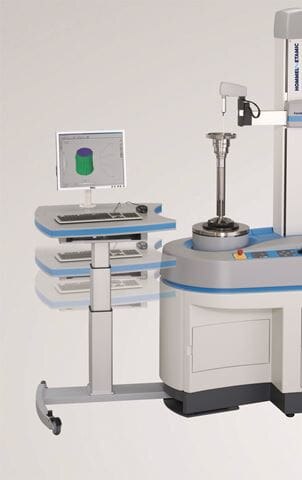

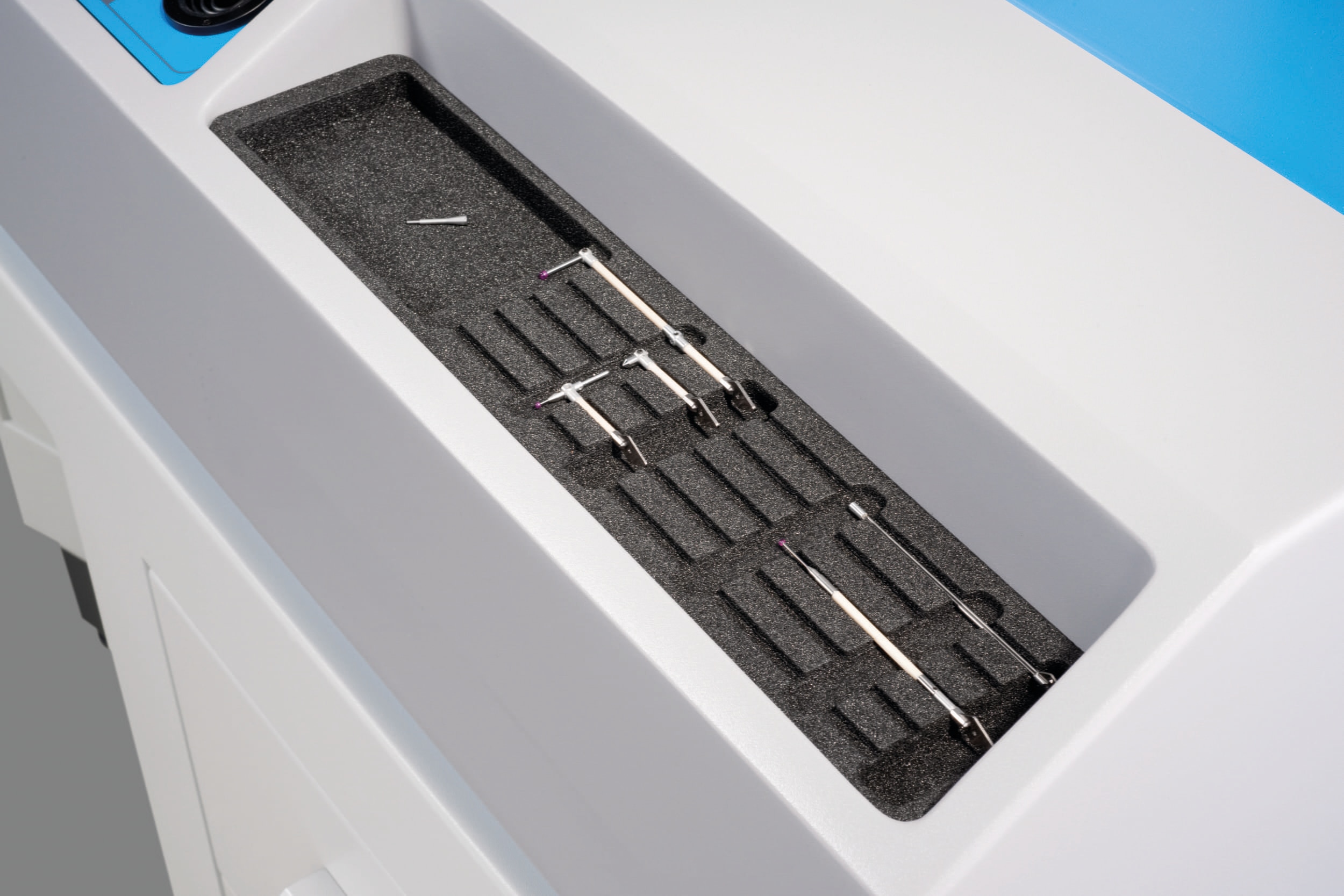

El sistema centra y nivela las piezas de trabajo automáticamente. En comparación con los instrumentos de medición convencionales, el tiempo necesario para la nivelación se reduce en un 60 %. Los ejes CNC funcionan a gran velocidad y con la máxima precisión. Esto le permite realizar inspecciones detalladas de piezas de gran tamaño como cambios de marcha, pistones y anillos de rodamiento. La estación de medición ergonómica garantiza que sus empleados puedan manejar el dispositivo de forma sencilla y cómoda. El proceso de medición se automatiza en gran medida, lo que ahorra tiempo y recursos.

En su configuración básica, puede usar el Jenoptik Formline Roundscan para mediciones de forma con una resolución de 1μm en el eje R/Z y 20.000 puntos en el eje C. El modelo de alta resolución es adecuado para mediciones combinadas de forma y rugosidad con una resolución de 0,1 μm en el eje R/Z y 360 000 puntos en el eje C. Este modelo también está equipado con una escala lineal integrada y un control de nivel activo.

Ventajas

  • Preciso: Modelo HR con alta resolución para la medición de ejes.
  • Tiempos de medición rápidos: Ciclo corto de centrado y nivelación, así como ejes CNC rápidos.
  • Configurable: Tres longitudes de eje de medición vertical; amplias opciones de software.

Aplicaciones

  • Industria automovilística: Medición de forma y rugosidad de los componentes.

Descargas

Recomendaciones de productos para la medición de forma y rugosidad

Máquina de medición de cigüeñales y árboles de levas

Formline CFM3010

Formline CFM3010

Los sistemas de medición de HOMMEL ETAMIC son ideales para la inspección final de cigüeñales y árboles de levas. Le permiten determinar las tolerancias de forma y posición, así como los diámetros, utilizando un único sistema de medición. Las máquinas ofrecen resultados de alta resolución y, por lo tanto, garantizan una precisión absoluta. Nuestros sistemas ofrecen una amplia gama de opciones de evaluación, lo que le permite cumplir con las especificaciones de calidad del sector pertinente.

Hemos desarrollado nuestro propio software especial para permitir una medición trazable de sus árboles de levas.

Los algoritmos de evaluación para la forma de la leva están certificados por PTB (PTB = "Physikalisch-Technische Bundesanstalt", el instituto nacional de metrología de Alemania).

Esto significa que existe un valor de comparación que permite realizar mediciones trazables de la forma de la leva.

Puede programar las secuencias de medición de los sistemas controlados por CNC para que se adapten a sus requisitos individuales, lo que le ahorrará mucho tiempo. Además, los tiempos de medición y análisis son extremadamente cortos. Las máquinas de medición son muy robustas y duraderas, lo que las hace especialmente adecuadas para entornos industriales exigentes.
