Composants standard
Composants standard pour les chaînes de mesure simples et complexes
Notre métrologie dimensionnelle contrôle les diamètres, les longueurs, les distances, la forme et la position de vos pièces à l‘aide de capteurs tactiles ou pneumatiques, en fonction du type de mesure et de l‘intégration souhaitée dans le processus de production. La robustesse et la précision de nos solutions de mesure sont le résultat du savoir-faire que nous avons acquis au cours de plusieurs décennies. Cette expérience se retrouve dans nos modules standard développés en interne et qui équipent aussi bien les appareils de mesure manuels « at-line » les plus simples que les machines spéciales de mesures complexes, intégrées dans les lignes de production les plus performantes.
La mesure pneumatique convainc par sa très haute résolution. Elle est extrêmement robuste et insensible à la présence de poussières ou d’huile, ce qui la rend parfaite pour une utilisation dans des conditions de fabrication difficiles. Notre procédé pneumatique répond aux normes élevées de la norme DIN 2271:2016-12.
Les capteurs tactiles enregistrent les valeurs mesurées extrêmement rapidement. En général, ils sont utilisés dans la technologie de mesure multipoint où les valeurs mesurées individuelles doivent être enregistrées rapidement afin de maintenir un temps de cycle court.
- Organes de mesure pneumatique
- Organes de mesure tactile
- Afficheur programmable
- Satellites de mesure
- Ordinateurs industriels
Organes de mesure pneumatique
Pionnier de la mesure « sans contact » pneumatique, nous sommes aujourd‘hui, forts de plus de 70 ans d‘expérience, un spécialiste mondialement reconnu du domaine. Le principe de la mesure pneumatique est d‘obtenir, à travers une énergie pneumatique, un signal qui est l‘image d‘une distance.
Notre métrologie pneumatique est composée de plusieurs familles de capteurs qui permettent la mesure des diamètres intérieurs et extérieurs mais aussi, par combinaison, la mesure de circularité, de cylindricité, de parallélisme, de conicité et même des distances entre axes. La robustesse des outils pneumatiques est incomparable.
Organes de mesure standard
- Pour une multitude d'applications
- Poignée ergonomique pour des applications manuelles et flexibles
- Integrés dans un montage pour une utilisation stationnaire
- Nombre, type et position des buses adaptés en fonction des spécifications
Organes de mesure spécifiques
- Sur mesure et adaptés à vos pièces
- Applications manuelles ou automatisées
- Une, deux ou trois plans de mesure
- Fonctionnement « centerless » pour des mesures dynamiques
Applications
- Organes de mesure manuels, en bord de ligne
- Bancs de contrôle semiautomatiques ou automatiques
- Laboratoire de mesure (contrôle fréquentiel ou à 100 %)
- Tampons manuels avec poignée ou sur socle pour une utilisation manuelle ou stationnaire
Tampons pneumatiques de mesure d’alésages débouchants ou non
Tampon pneumatique
Tampons pneumatiques AG100
- Mesure d'alésages débouchants ou non
- Mesures statiques ou dynamiques de défauts d‘ovalisation, de conicité et, en option, de la triangulation
- Répétabilité inférieur à 0,25 µm
- Étalonnage simple à l‘aide d‘une bague de référence de cote connue
- Adaptation de la longueur et la position des buses en fonction des besoins
- Emploi avec des appareils de visualisation ou des ordinateurs industriels
- Tampons pneumatiques standard ou spéciales (de 1 à 600 mm)
Téléchargements
Bagues pneumatiques de mesure pour diamètres d‘axes continus ou épaulés
Bague pneumatique
Bagues pneumatiques AG200
- Pour diamètres d'axes continus ou épaulés
- Mesure sur un plan à deux ou trois buses pour obtenir le défaut d‘ovalisation ou de triangulation
- Mesures statiques ou dynamiques
- Répétabilité inférieur à 0,25 µm
- Étalonnage simple à l‘aide d‘une pige de référence de cote connue
- Adaptation de la longueur et la position des buses en fonction des besoins
- Emploi avec des appareils de visualisation ou des ordinateurs industriels
- Bagues pneumatiques standard ou spéciales pour des applications spécifiques
Téléchargements
Fourches pneumatiques de mesure de diamètre d’axes continus ou épaulés
Fourche pneumatique avec poignée ergonomique
Fourches pneumatiques AG300
- Pour diamètres d'axes continus ou épaulés
- Mesures sur un, deux ou trois plans pour obtenir les défauts d‘ovalisation, de conicité et de cylindricité
- Mesures statiques ou dynamiques
- Répétabilité inférieur à 0,25 µm
- Étalonnage simple à l‘aide d‘une pige de référence de cote connue
- Adaptation de la position des buses selon les besoins
- Emploi avec des appareils de visualisation ou des ordinateurs industriels
- Fourches pneumatiques standard ou spéciales pour des applications spécifiques
Téléchargements

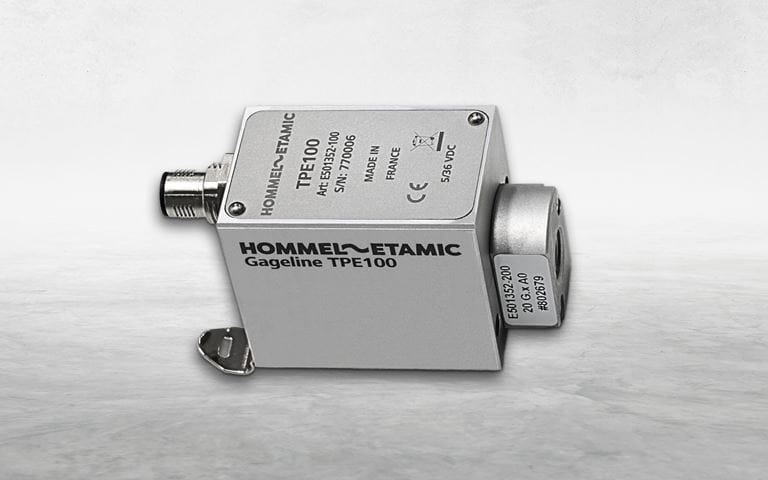

Transducteur pneumo-électronique
Transducteur pneumo-électronique
Transducteur pneumo-électronique TPE100
Les transducteurs pneumo-électroniques convertissent un signal pneumatique en un signal analogique ou numérique CANopen et représentent ainsi un maillon essentiel de la mesure pneumatique. Ils sont compacts et offrent une très haute précision avec des temps de réponse très performants.
Téléchargements
Organes de mesure tactile
La métrologie tactile allie une excellente qualité à la fiabilité et à la robustesse. Elle répond aux exigences des clients en offrant des solutions efficaces aux problèmes les plus complexes. Les capteurs tactiles sont particulièrement adaptés aux grandes plages de tolérance et sont recommandés pour les pièces avec des rugosités distinctives.
Capteurs inductifs LVDT
- Capteur LVDT droit
- Capteur LVDT droit avec levage pneumatique
- Capteur LVDT droit avec poussoir pneumatique
- Mini capteur LVDT
- Capteur LVDT droit avec noyau flottant
Blocs de mesure
Les blocs de mesure permettent un positionnement précis de capteurs et offrent une plage de course étendue.
- Lame de mesure inoxydable et soufflet viton
- Course de 1 à 11 mm selon le type
- Serrage pour tous les types de capteurs
- Ressort de poussée interchangeable et faible force de mesure
- Durée de vie jusqu‘à 20 millions de cycles
- Pression de mesure constante
- Protection mécanique du capteur
Téléchargements

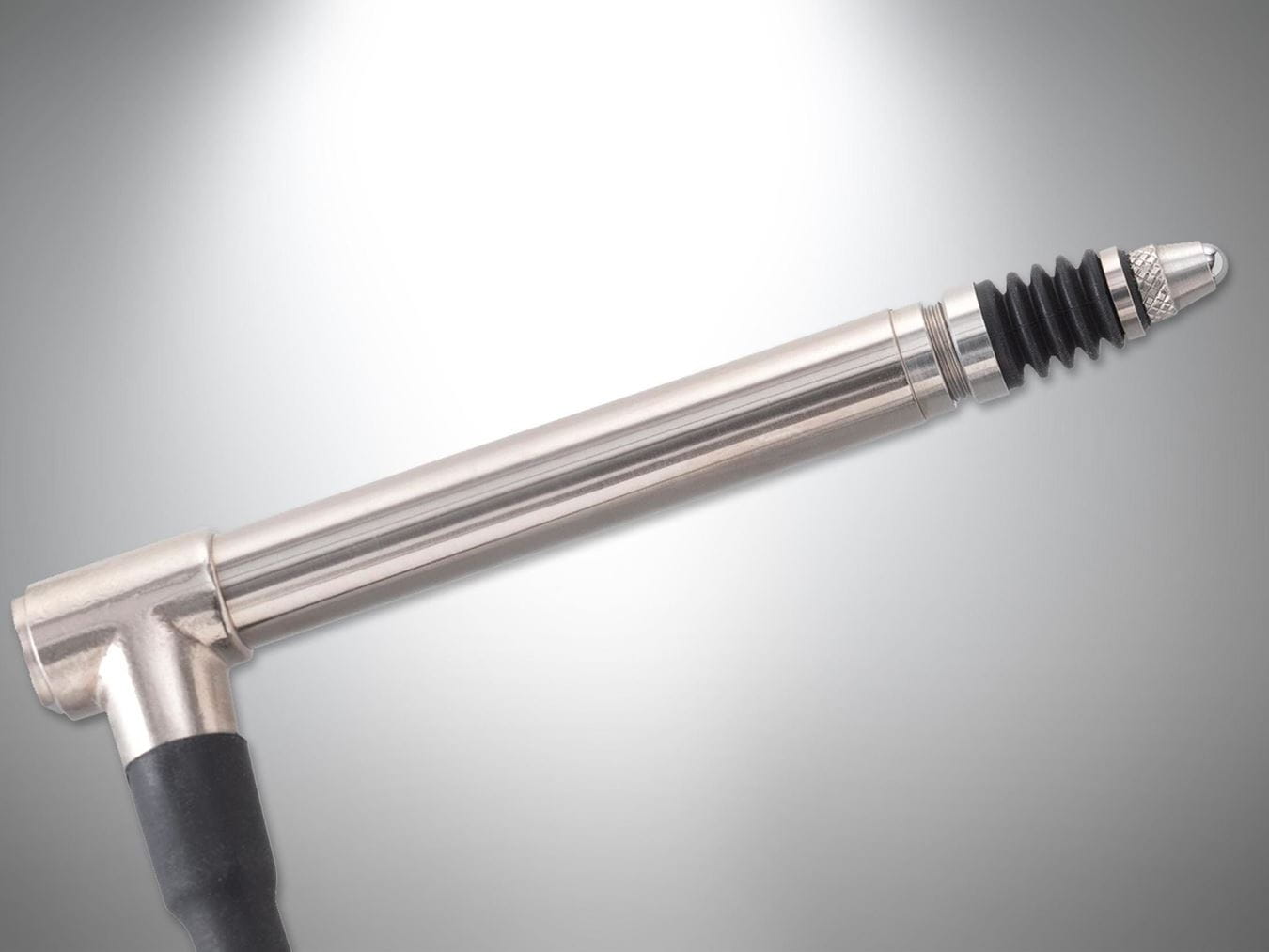

Capteur inductif ZDB

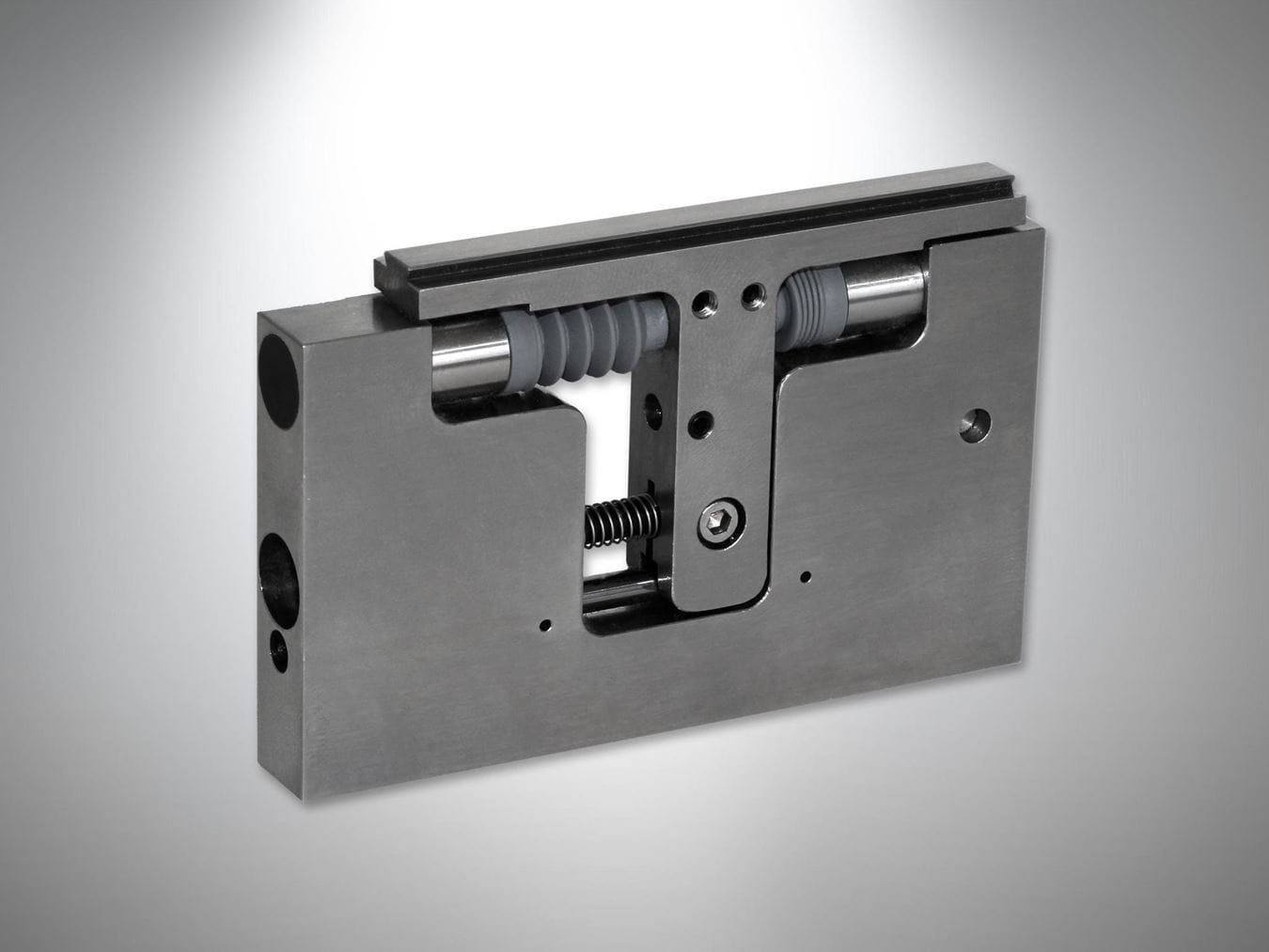

Bloc de mesure

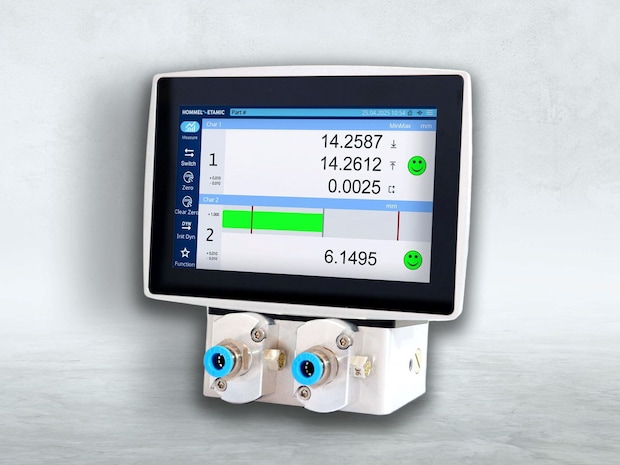

Gageline GD200
Afficheur programmable pour mesures dimensionnelles
Associé à des organes de mesure pneumatiques et/ou tactiles, le Gageline GD200 effectue des mesures dimensionnelles avec une très grande précision. Avec dix programmes de mesure et des mots de passe à plusieurs niveaux, ce comparateur est facile à utiliser, même par des utilisateurs sans connaissance préalable.
Affichage
- Écran tactile couleur capacitif de 5 pouces
- Affichage à bargraphe ou à cadran
- Spécialement conçu pour les environnements difficiles
Étalons de référence
- Un seul étalon : réglage du zéro dans les limites des spécifications de la pièce
- Set d‘étalons : réglage automatique du coefficient
Connectivité
- Large choix de modules de communication avec une large gamme d‘interfaces (capteurs, organes de mesure pneumatiques, automate, ordinateur, etc.)
Mesures
- Rapide et facile
- Lecture directe
- Mesure dynamique avec fonction « pause » : max, min, max-min, (max+min)/2, AVG
- Limites de tolérance réglables
- Compensation de l‘état de surface
- Trois lignes de mesure affichables
Téléchargements
Satellites de mesure
L‘électronique de mesure dimensionnelle, composée d‘ordinateurs industriels, de satellites de mesure et de logiciels d‘évaluation, constitue une solution intégrée pour l‘acquisition de données. Avec leur conception modulaire, ils sont adaptés aux chaines de mesure simples comme aux machines spéciales.
Les satellites de mesure peuvent effectuer des mesures dimensionnelles dynamiques ou statiques. Les différents satellites de mesure se combinent les uns aux autres et offrent diverses possibilités de raccordement. Dans le cadre du traitement des données, ces satellites de mesure sont raccordés à un ordinateur industriel Vega ou Sirius.
Téléchargements
Ordinateurs industriels
Les ordinateurs industriels Sirius et Vega, associés respectivement aux logiciels Tolaris Premium et Tolaris Expert, offrent des solutions flexibles pour toutes les applications de mesure dimensionnelle en ligne ou hors ligne, SPC, pré- ou post-process, en laboratoire de métrologie ou en production. Ils sont conçus pour la gestion et l‘analyse des mesures dimensionnelles et pour le pilotage des moteurs électriques, des encodeurs, des joysticks, etc.
Téléchargements
Vega
Sirius
Plus d'informations sur la mesure dimensionnelle
