Rauheits- und Konturenmesstechnik

Waveline-Messsysteme bieten Ihnen zahlreiche Auswertemöglichkeiten im Bereich der mobilen und stationären Oberflächenmessung.

Unser Produktprogramm umfasst mobile Rauheitsmessgeräte, stationäre Messplätze für die manuelle oder automatisierte Messung von Rauheit, Kontur, Topografie oder Drall sowie kombinierte Systeme für die Rauheits- und Konturenmessung. Selbstverständlich erhalten Sie von uns auch Messplätze, die ganz speziell auf Ihre Aufgabenstellung abgestimmt sind.

Unsere Messgeräte arbeiten hochpräzise und zuverlässig nach den aktuellen Normen. Sie sind einfach zu bedienen und eignen sich optimal für den täglichen Einsatz in der Fertigung und im Messraum.

Waveline-Lösungen sind das Ergebnis unserer jahrelanger Erfahrung und unseres umfassenden Know-hows und lassen sich je nach Anforderung für unterschiedliche Messaufgaben konfigurieren.

Mobile, netzunabhängige Messungen im flexiblen Einsatz

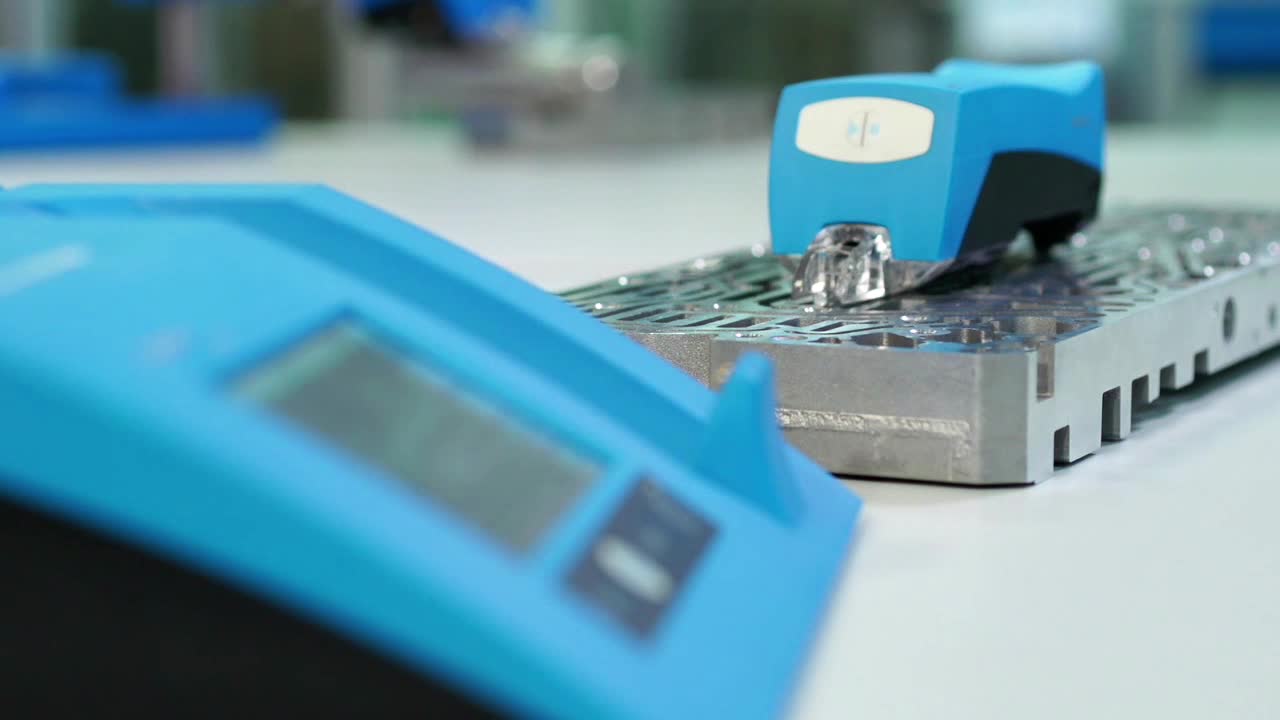

Mobile Rauheitsmessung

Ob in der Werkstatt, in der Fertigungslinie oder im Labor, unsere mobilen Rauheitsmessgeräte sind der ideale Partner für zuverlässige und präzise Messungen. Mit ihrem funktionalen Design liegen die Geräte sicher in der Hand und positionsgenau auf dem Werkstück.

Mit einer großen Auswahl an Tastern und einem großen Zubehörprogramm meistern sie unterschiedlichste Messaufgaben mit Leichtigkeit. Dabei stehen sie in puncto Genauigkeit stationären Messsystemen in nichts nach.

Vorteile

  • Hochpräzise: Exakt und zuverlässig Rauheit messen
  • Vielfältig: Mobile Messgeräte für unterschiedliche Messaufgaben
  • Normgerecht: Entsprechen den Vorgaben internationaler Normen
  • Einfach zu bedienen: Moderne Technologie und benutzerfreundliche Software funktionieren intuitiv

Mobil Rauheit messen

Video

Mobile Messgeräte für Ihre Anwendungen

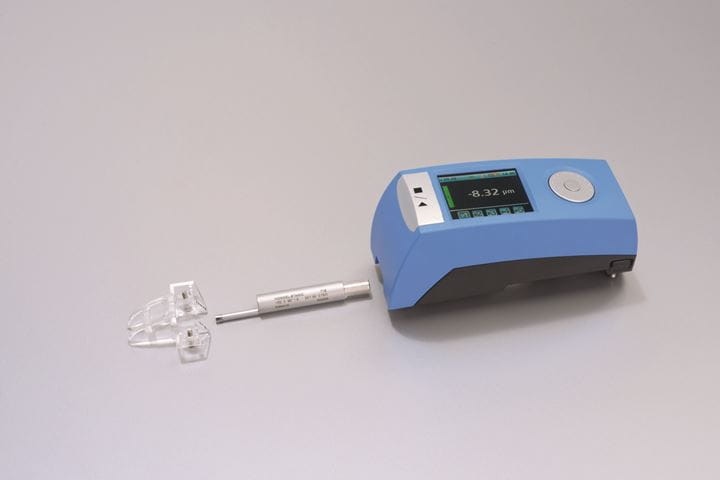

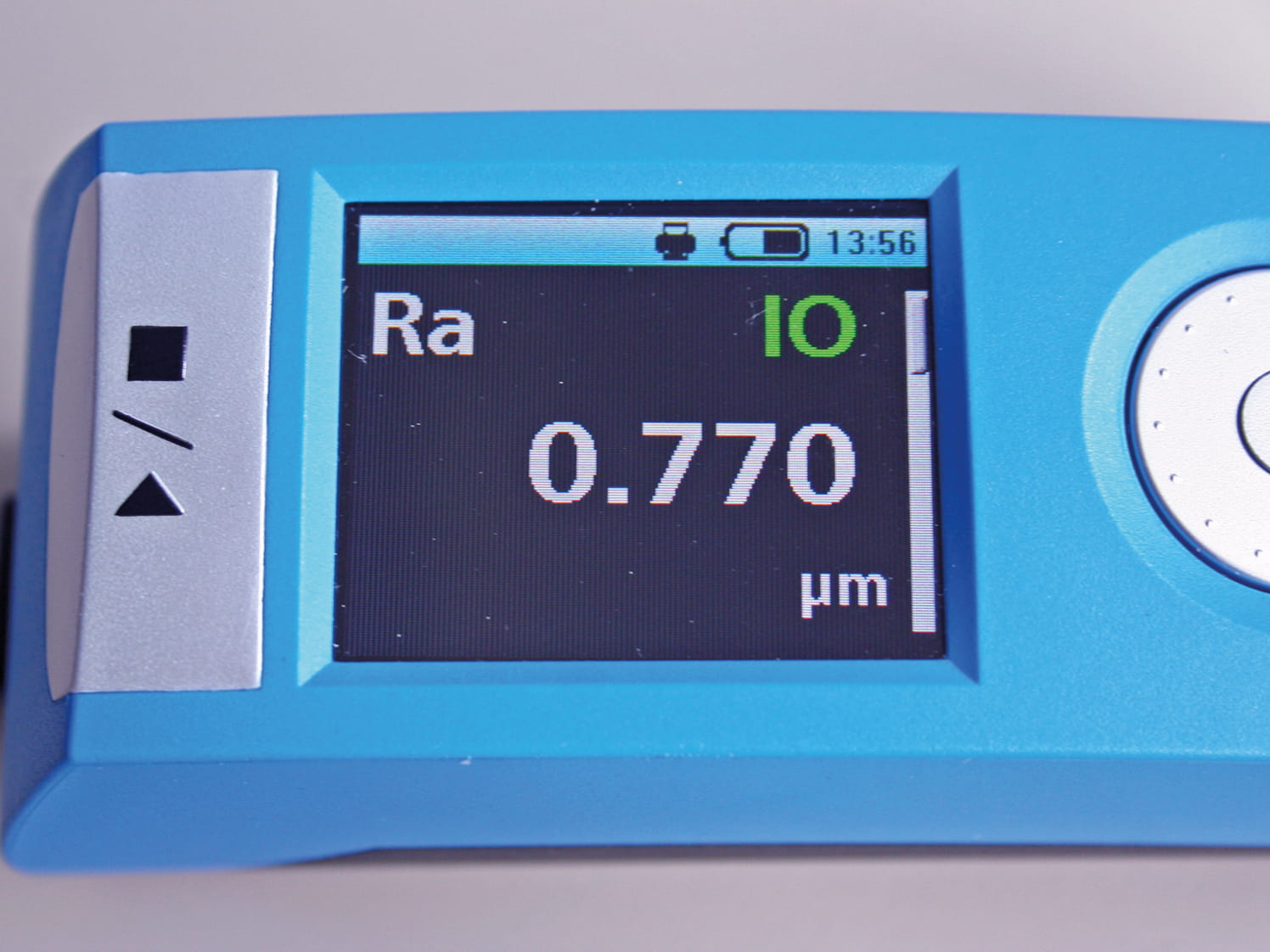

Waveline W5: Leicht, klein und mit langlebigem Akku

Einfache Bedienung und zuverlässige Messergebnisse

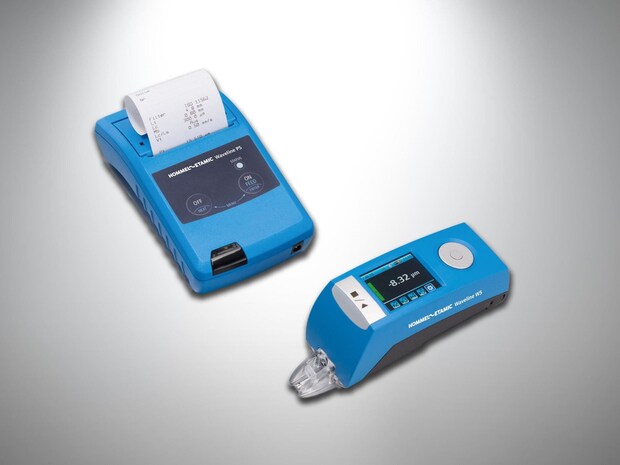

Waveline W5 mit optionalem Drucker P5

Das mobile Rauheitsmessgerät Waveline W5 überzeugt durch sichere und hochpräzise Rauheitsmessung. Das System liegt positionsgenau auf dem Werkstück auf und verrutscht nicht. Es wiegt wenig und ist kompakt gebaut, sodass Sie es im mobilen Einsatz einwandfrei führen können. Darüber hinaus lässt Sie der Akku auch bei häufiger Nutzung nicht im Stich: Eine Ladung reicht für mehr als 800 Messungen.

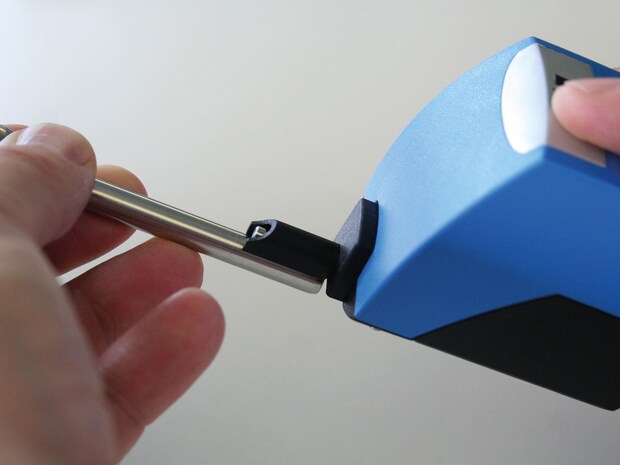

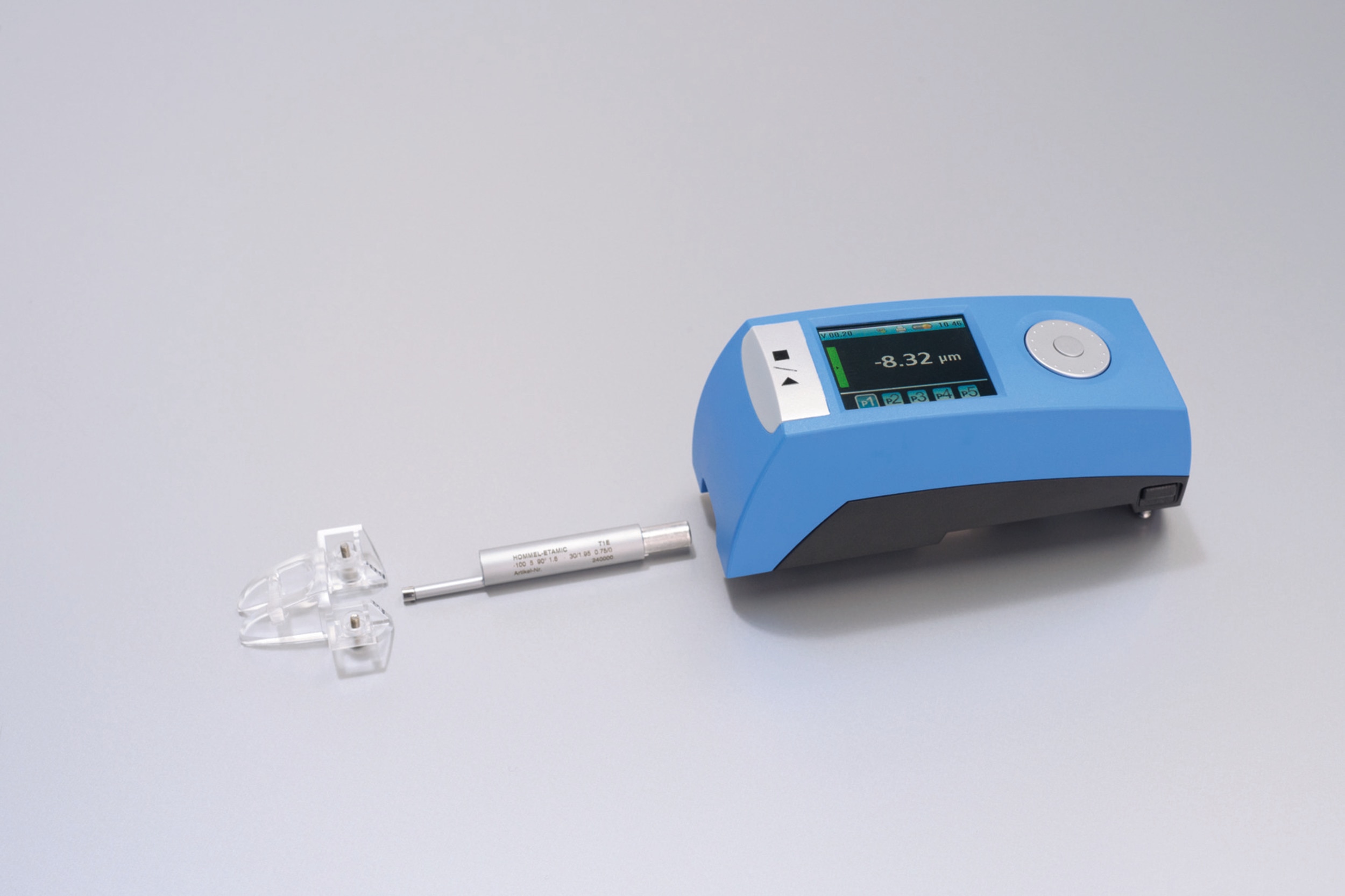

Die Rauheitstaster (Messtaster) wechseln Sie problemlos und schnell aus. So setzen Sie das Waveline W5 beliebig für unterschiedliche Messaufgaben ein. Das intuitive Klickrad und ein Farbdisplay sorgen dafür, dass Sie das mobile Rauheitsmessgerät besonders einfach bedienen können.

Optional erweitern Sie das Messsystem mit dem Waveline P5 Drucker. Um die beiden Komponenten miteinander zu verbinden, nutzen Sie einfach die moderne Bluetooth®-Technologie. So können Sie Ihre Messergebnisse direkt vor Ort ausdrucken und benötigen dafür kein extra Anschlusskabel.

Systemmerkmale Waveline W5

  • Hohe Messqualität: Mobiles Rauheitsmessgerät mit robusten, kalibrierten Rauheitstastern
  • Kompakt und leicht: Besonders handlich dank kleiner Bauweise und geringem Gewicht
  • Ausdauernd und kabellos: Bis zu 800 Messungen mit einer Akkuladung möglich; kabellose Datenübertragung über Bluetooth®-Schnittstelle
  • Einfach zu bedienen: Intuitive Klickradbedienung für Kenngrößenauswahl und alle Gerätefunktionen
  • Übersichtlich: Großes Farbdisplay für das leichte Ablesen der Ergebnisse zur Toleranzbewertung
  • Große Speicherkapazität: 5 Messprogramme mit Messbedingungen
  • Dokumentation der Messergebnisse: Optionaler Drucker Waveline P5 mit Bluetooth®-Technologie für sofortigen Ausdruck
  • Messung in allen Lagen: Auch an senkrechten Flächen oder in Überkopflage
  • Optionale Software: Evovis Mobile für direkte Steuerung im Online-Modus oder weitere Verarbeitung der Messdaten im Offline-Modus

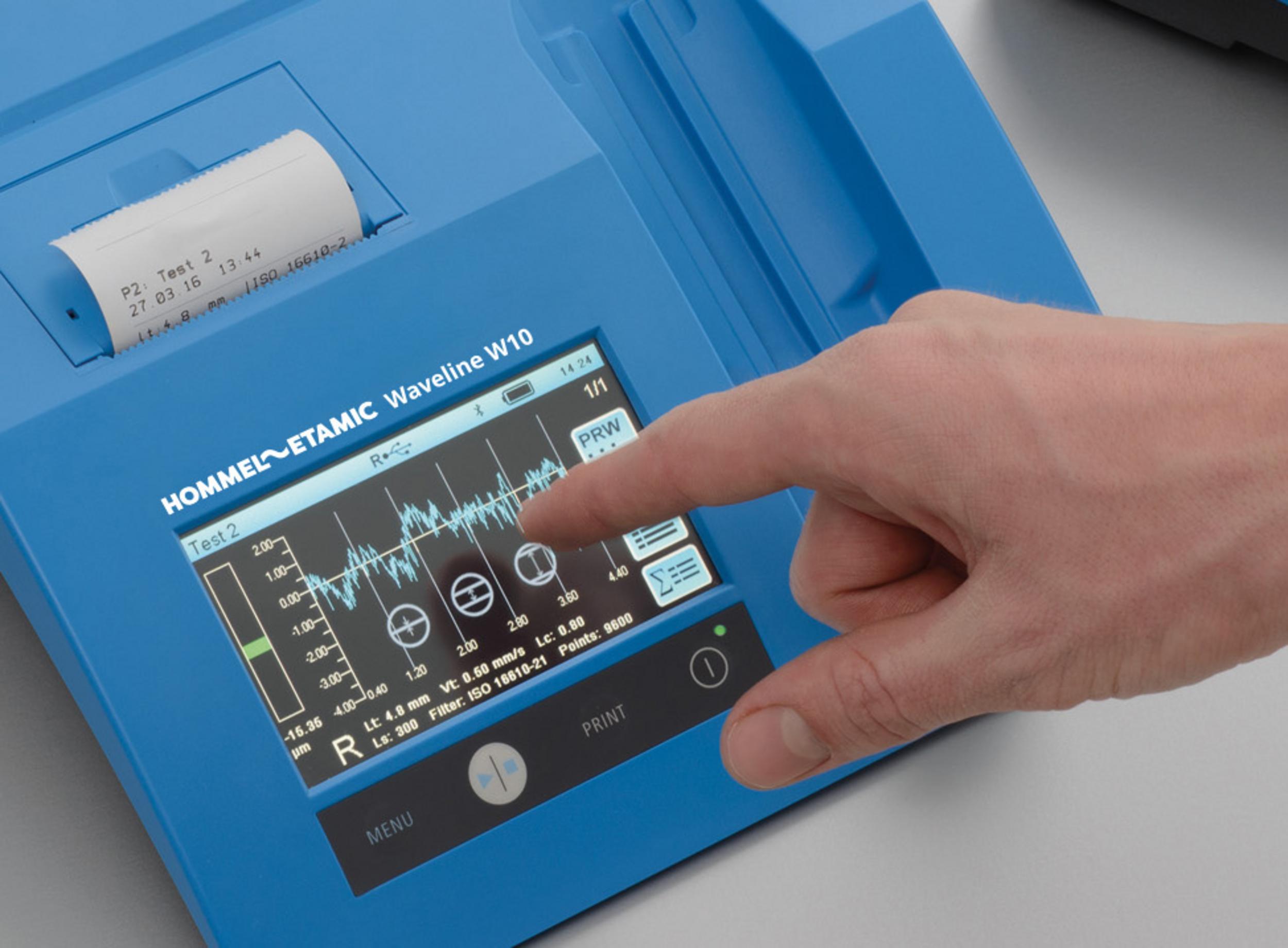

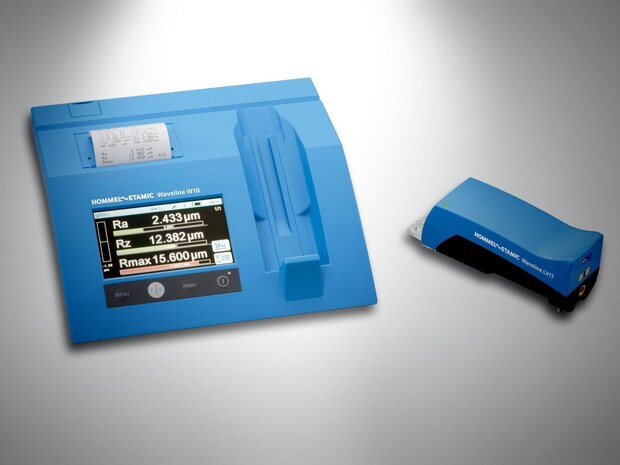

Waveline W10: Mobiles Rauheitsmessgerät mit integriertem Drucker

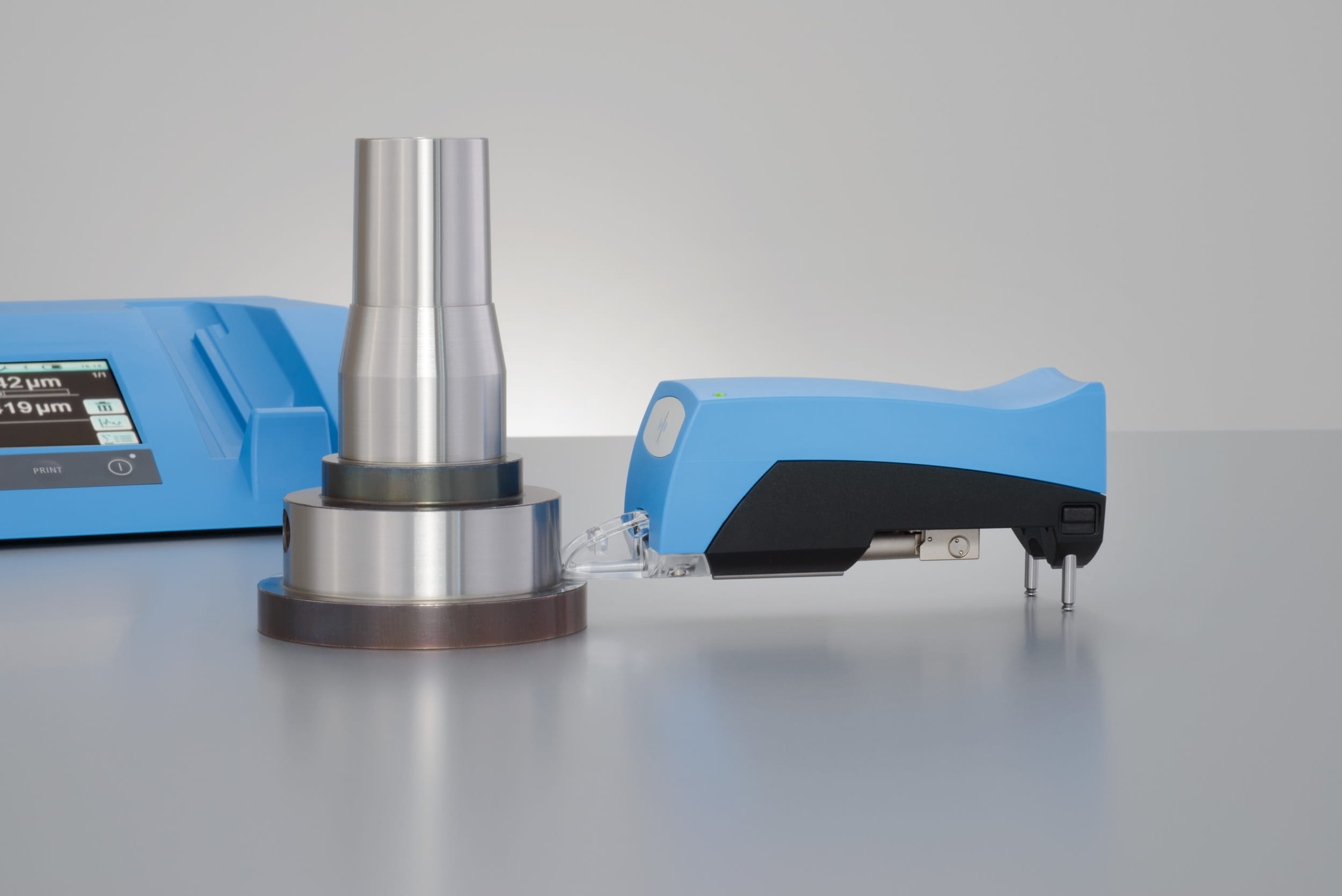

Mobile Rauheitsmessung in jeder Lage, auch in Querabtastung und vertikal

Waveline W10

Das Messgerät Waveline W10 eignet sich optimal, um Rauheit mobil zu messen. Damit überwachen Sie die Oberflächenqualität Ihrer Werkstücke direkt in der Fertigung. Das handliche Messsystem verfügt über umfangreiche Funktionen. Es arbeitet sowohl in der Querabtastung als auch über Kopf sowie vertikal zuverlässig und präzise. Das integrierte Raunormal dient zur schnellen Überprüfung des Geräts und sichert so konstant hohe Messgenauigkeiten.

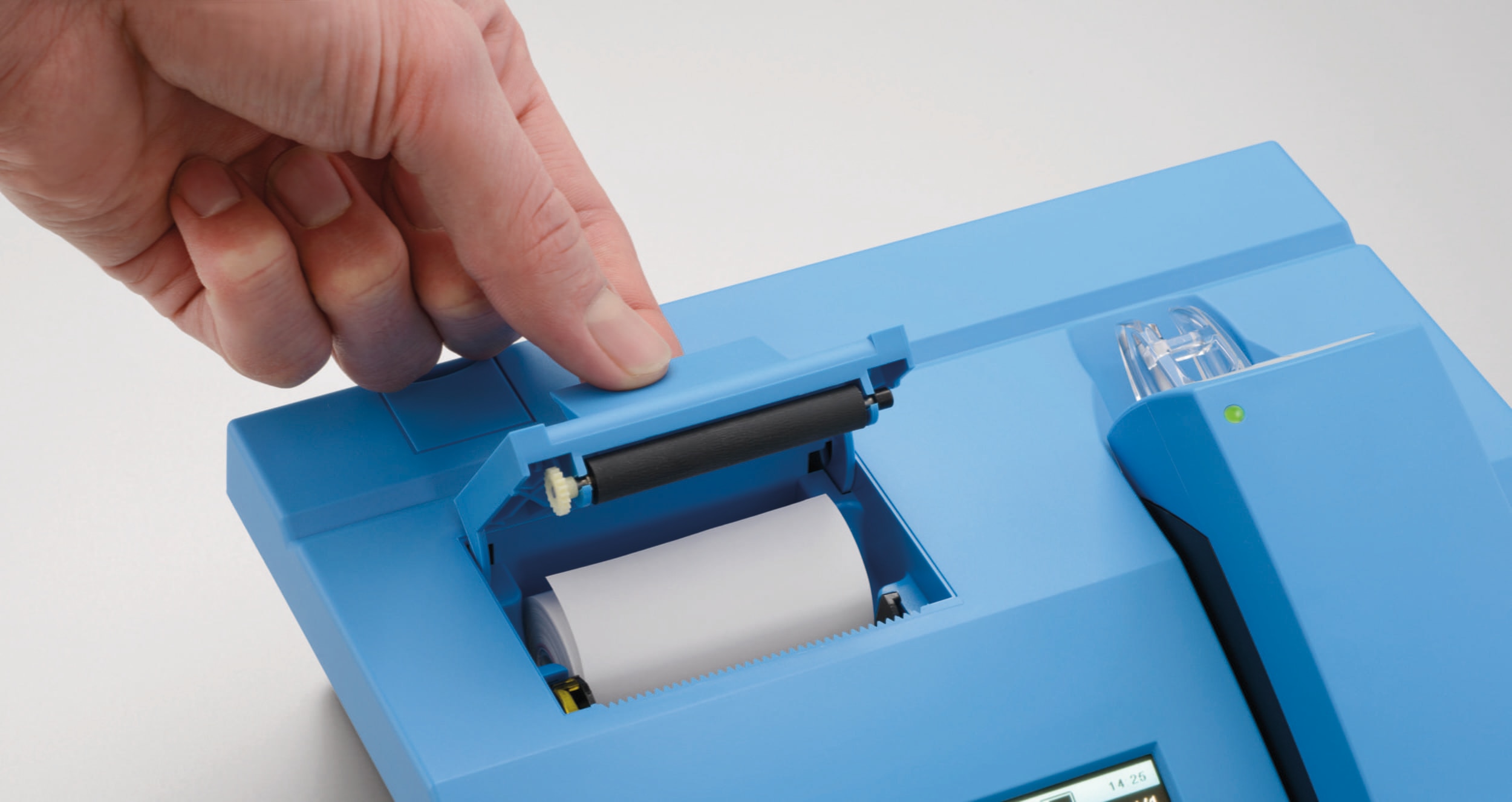

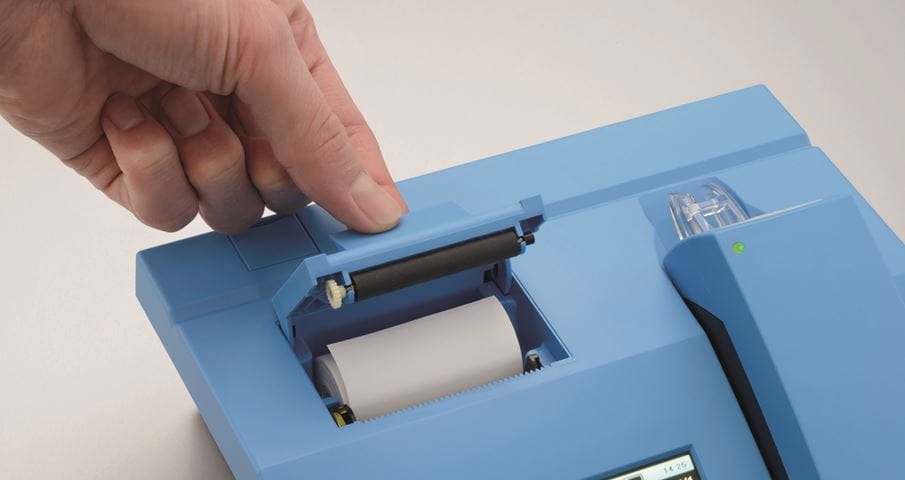

In das W10 ist ein Thermodrucker integriert. Dieser ermöglicht es, die Messergebnisse sofort zu dokumentieren. Toleranzbewertungen, Profile, Abottkurven und Statistiken drucken Sie direkt aus. Das Messgerät bietet Ihnen sieben verschiedene Programme sowie die Option, das Gerät zu prüfen. Alle Funktionen lassen sich über den farbigen, modernen Touchscreen benutzerfreundlich bedienen. Dafür benötigen Sie keine aufwendigen Schulungen – Sie sparen Zeit und Ressourcen.

Optional erweitern Sie das Messsystem mit der Auswertesoftware Evovis Mobile. Diese wurde speziell für mobile Messgeräte entwickelt, ist PC-basiert und erweitert die Funktionen der Rauheitsmessung erheblich. Sie funktioniert im Online- sowie Offline-Modus und unterstützt Sie bei der Auswahl der Messbedingungen. Außerdem speichert sie Ihre Druckprotokolle automatisch.

Systemmerkmale Waveline W10

  • Hochpräzise: Alle gängigen Rauheitskenngrößen exakt messbar
  • Normgerecht: Erfüllt die Vorgaben der internationalen Normen

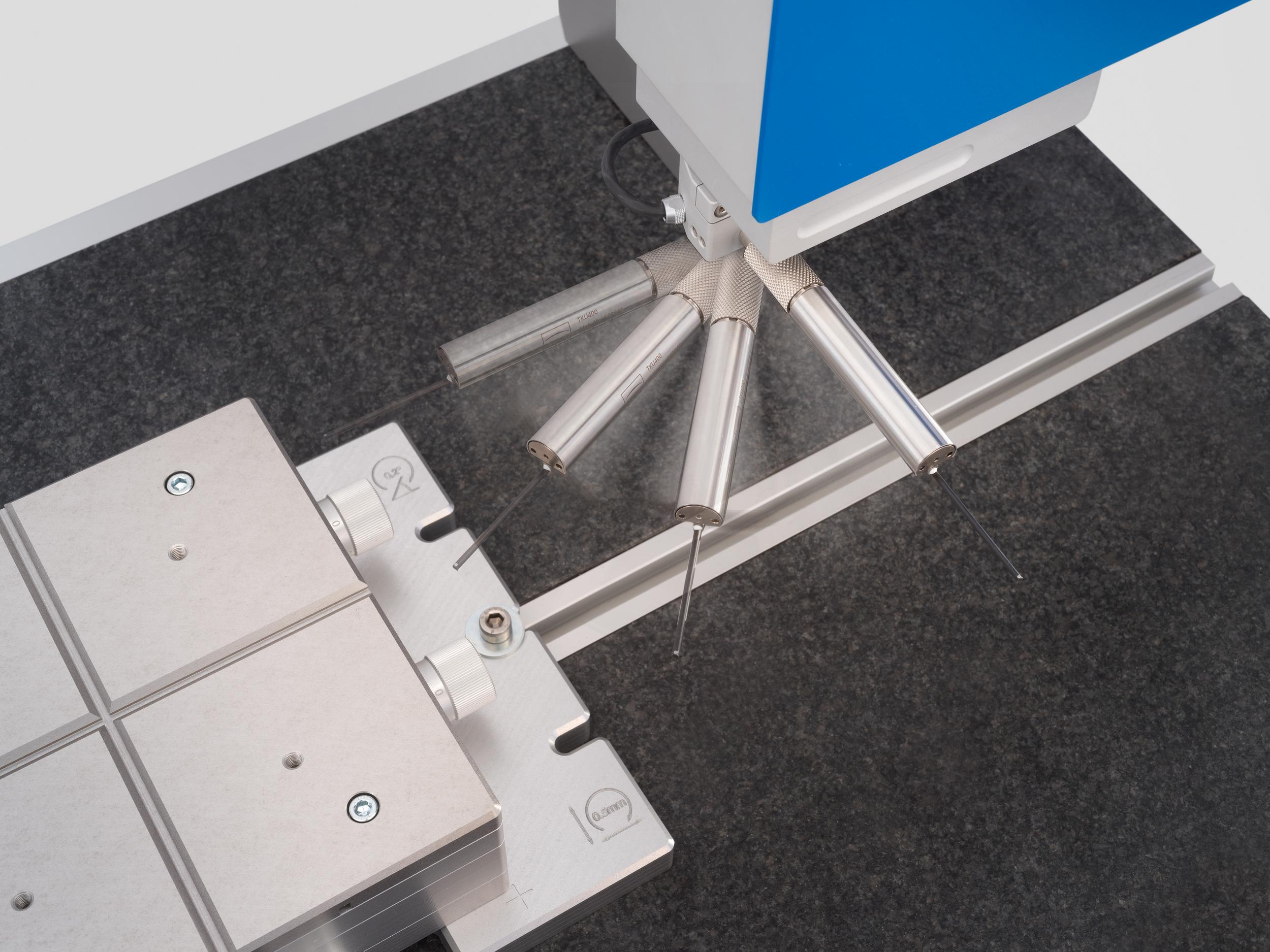

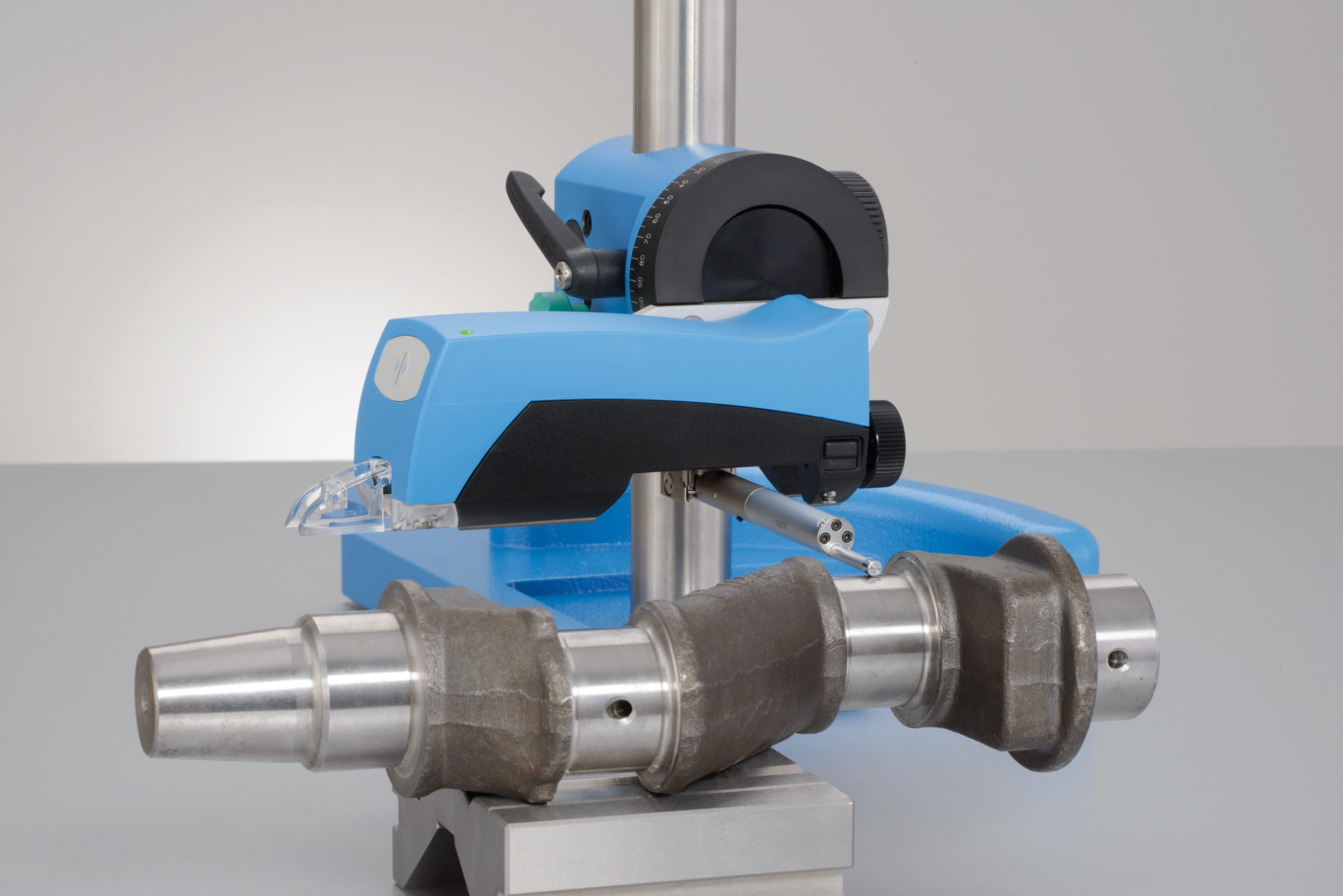

  • Vielseitig Rauheit messen: Ermöglicht Querabtastung sowie Messungen über Kopf oder vertikal
  • Schwenken des Tasters um 90°: Für Messungen auf tief liegenden Flächen, in Nuten, in Einstichen oder zwischen Bunden
  • Praktisch: Kabellose Datenübertragung über Bluetooth®-Schnittstelle; integrierte Ladeschale für Vorschub LV17
  • Einfach zu bedienen: Den großen, farbigen Touchscreen benutzen Sie intuitiv
  • Eindeutig: Ergebnisanzeige mit Toleranzbewertung, Oberflächenprofile

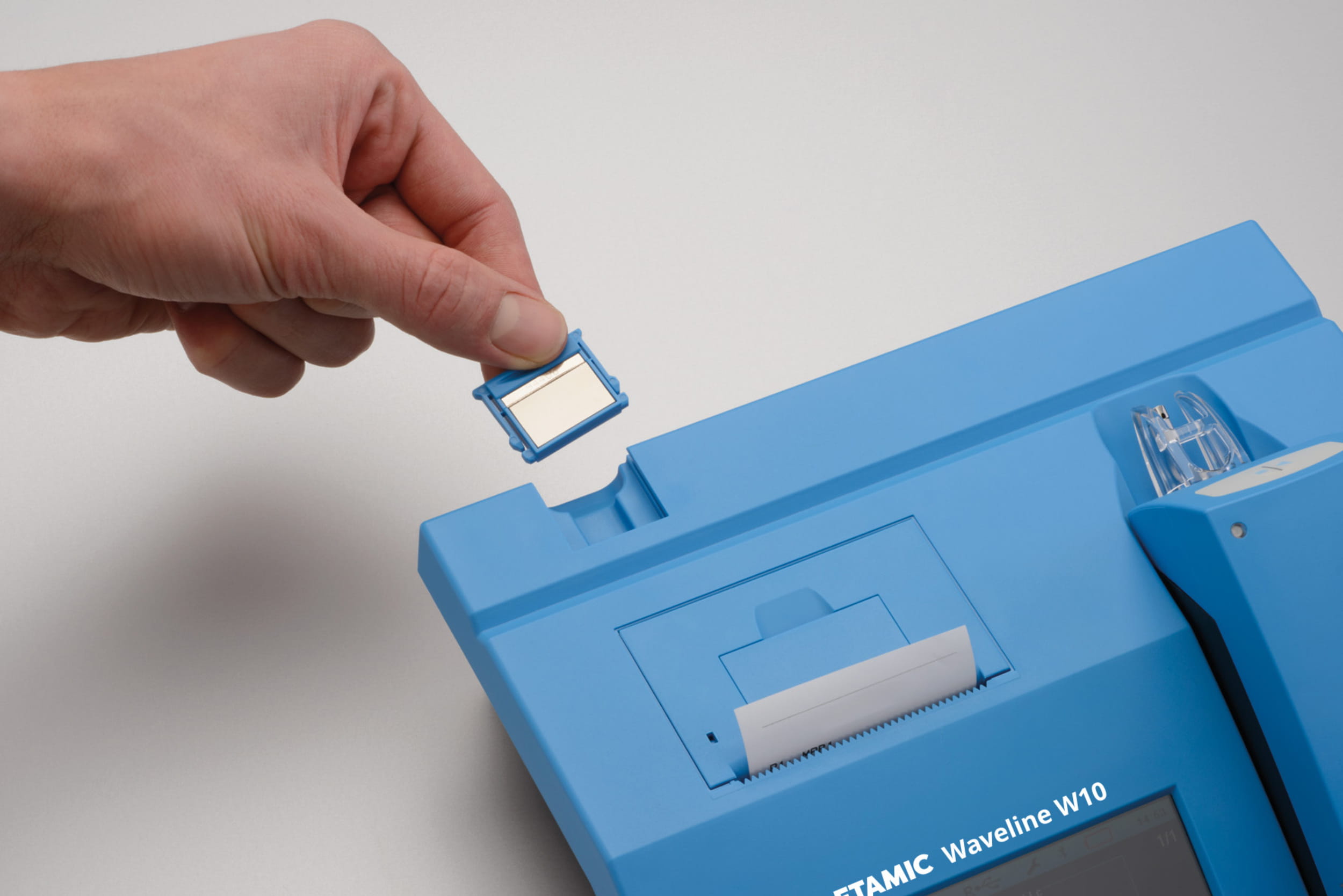

  • Sofortige Überprüfung des Geräts: Integriertes Raunormal
  • Optionale Software: Evovis Mobile für direkte Steuerung im Online-Modus oder weitere Verarbeitung der Messdaten im Offline-Modus

Downloads

Flexible, mobile Rauheitsmessung

Höchstmaß an Flexibilität und Effizienz in der täglichen Messpraxis

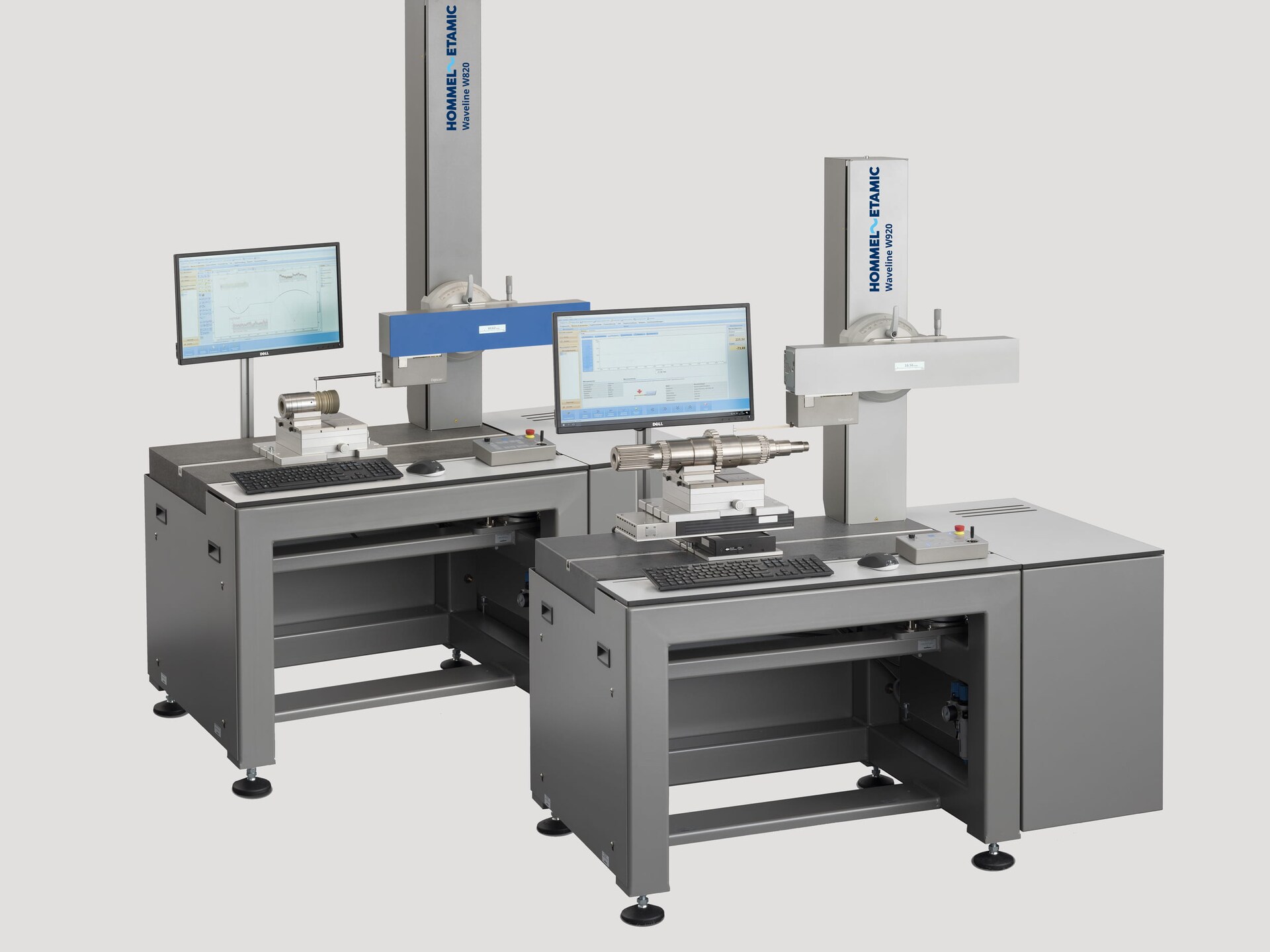

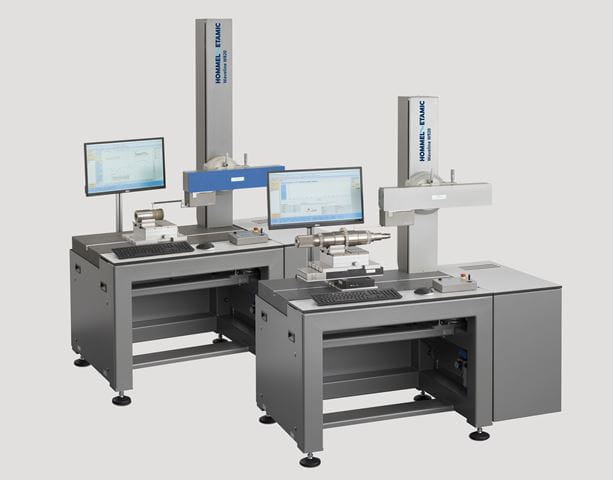

W820 & W920 mit Instrumententisch

Waveline W800 und W900

Alle Messplatzkonfigurationen sind modular konzipiert und können daher später problemlos erweitert werden. Mit den Systemen messen Sie Oberflächen genau so, wie es zu Ihrer individuellen Infrastruktur und Ihren spezifischen Messaufgaben passt.

Dabei sind die Messsysteme einfach zu bedienen und verfügen dank der Mess- und Auswertesoftware Evovis über vielfältige Analysemöglichkeiten.

Leicht wechselbare Tastsysteme und Tastarme für die Rauheits- und Konturenmessung sorgen für flexible Anwendung bei wechselnden Messaufgaben. Je nach Systemausführung können optional auch weitere Auswertungen vorgenommen werden, wie zum Beispiel eine 3D-Topografie- oder Drallmessung.

Rauheits- und Konturmesssysteme für Ihre Anwendungen

Waveline W600: Kompakte Messsysteme mit einfacher Bedienung

Einfache Bedienung und flexibler Einsatz

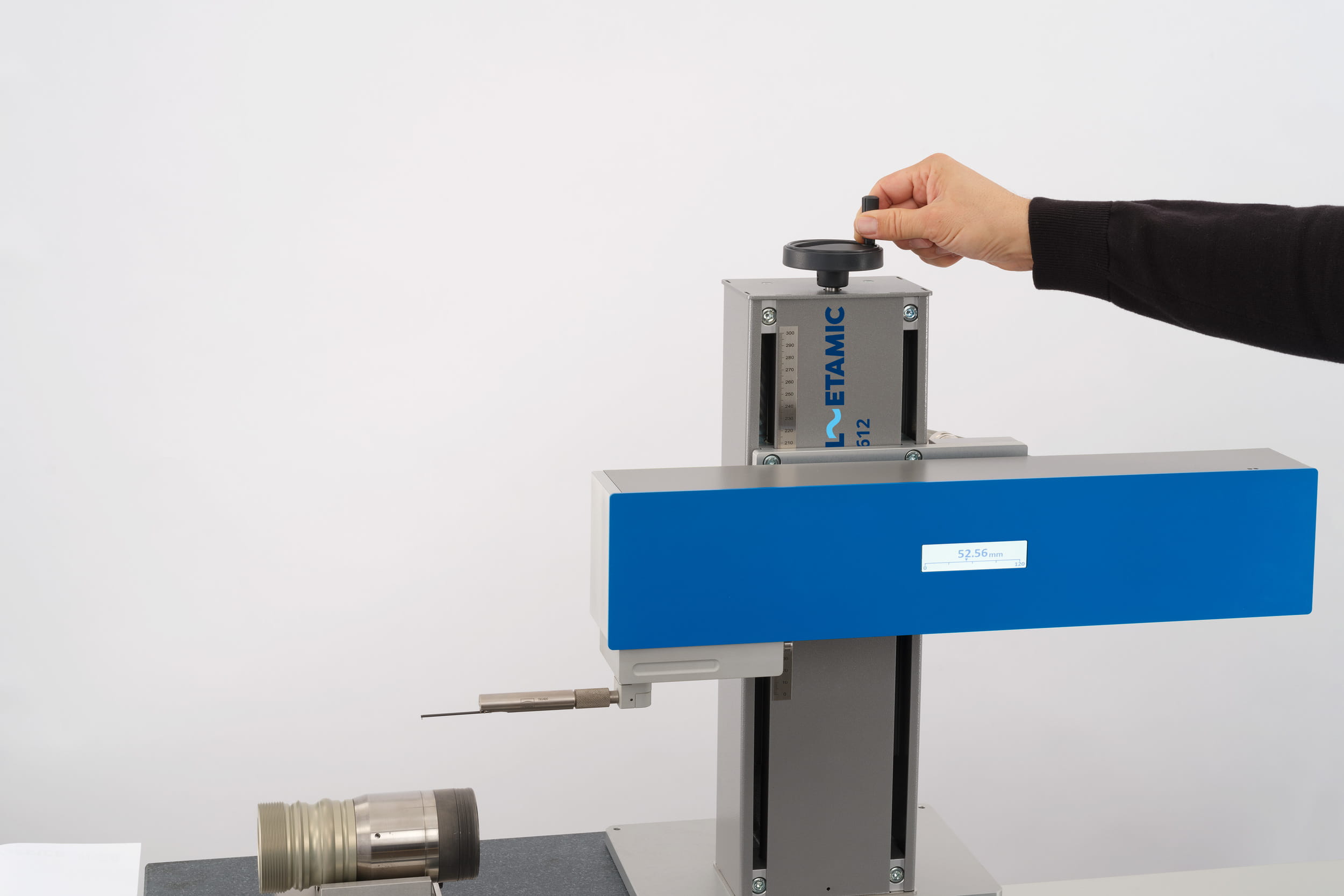

Waveline W612 Digiscan für Konturmessungen

Waveline W600-Rauheits- und Konturmesssysteme sind einfach zu bedienen und mit manueller Höhenverstellung, vielfältigen Montagemöglichkeiten und hoher Messqualität der ideale Begleiter für Messungen in Fertigungsnähe.

Systemmerkmale Waveline W600

  • Einfach zu bedienen
  • Hohe Messqualität dank stabiler Mechanik
  • Einzigartiges Vorschubkonzept für eine optimale Zugänglichkeit der Messstellen
  • Moderne Tastsysteme mit hoher Auflösung
  • Tastsysteme für die Rauheits- oder die Konturmessung
  • Quick-Change-Adapter für einen schnellen Wechsel des Tastsystems mit minimaler Rüstzeit durch automatische Tastererkennung
  • Ausgereifte Tastarmtechnologie
  • Tastarme mit Magnethalterung für einen schnellen und einfachen Tastarmwechsel
  • Alle Konturtastarme mit RFID-Chip für eine einfache Kalibrierung und automatische Konfiguration
  • Messstellen frei zugänglich dank innovativem Vorschubsystem
  • Spätere Erweiterung des Messsystems möglich

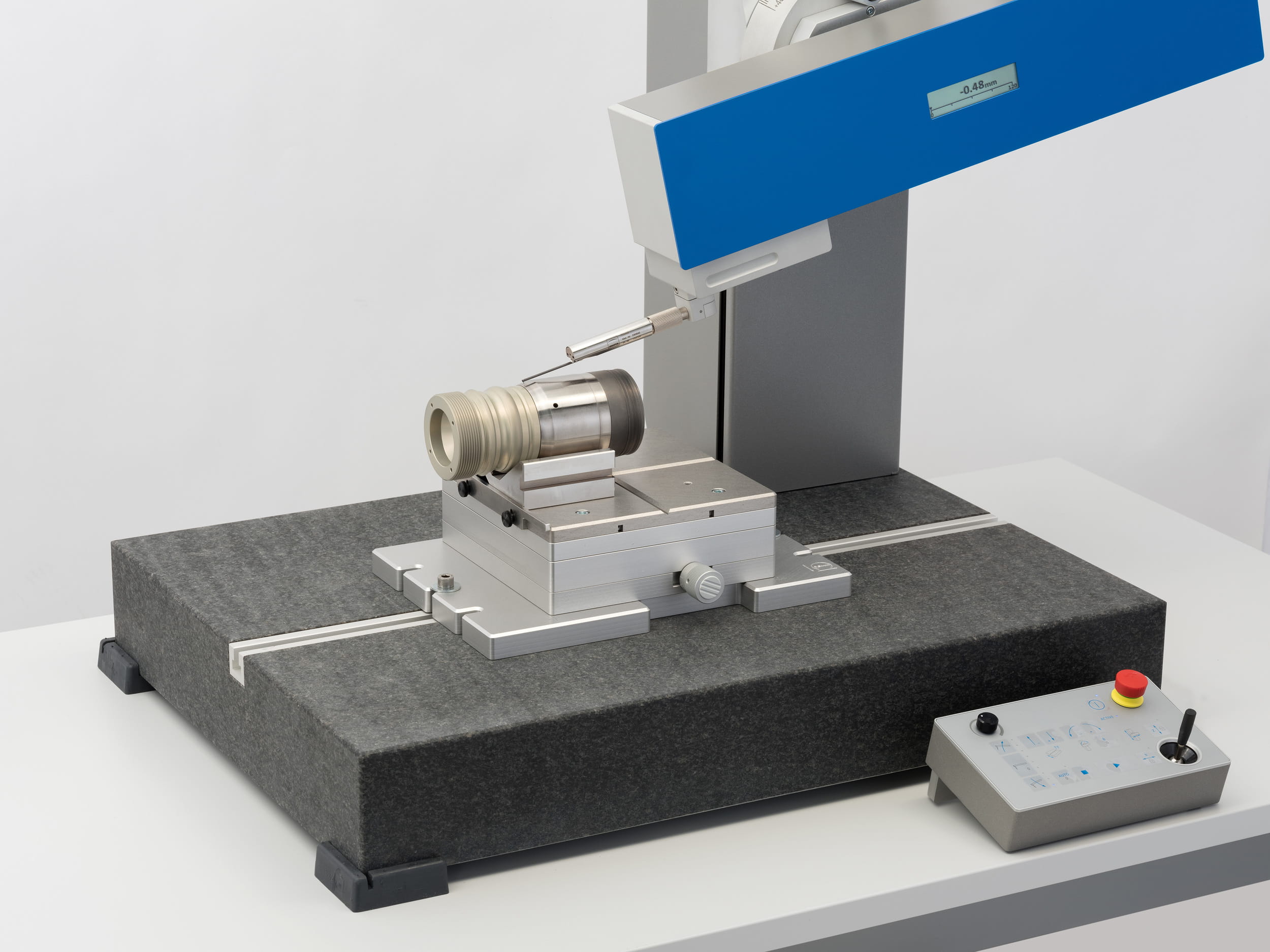

Waveline W800: Modulares Systemkonzept für ein Höchtsmaß an Flexibilität

Moderne Tastsysteme für sichere Messungen

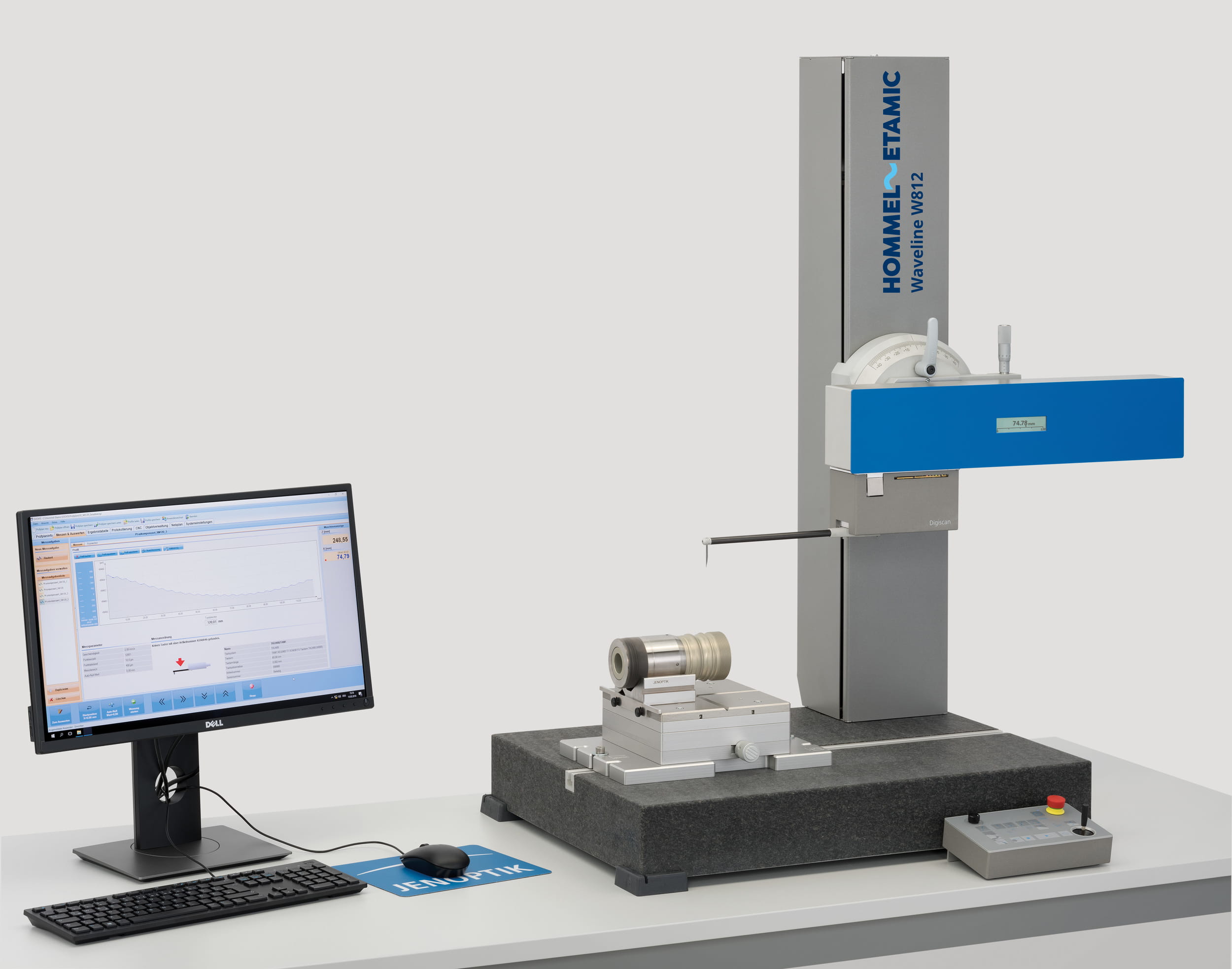

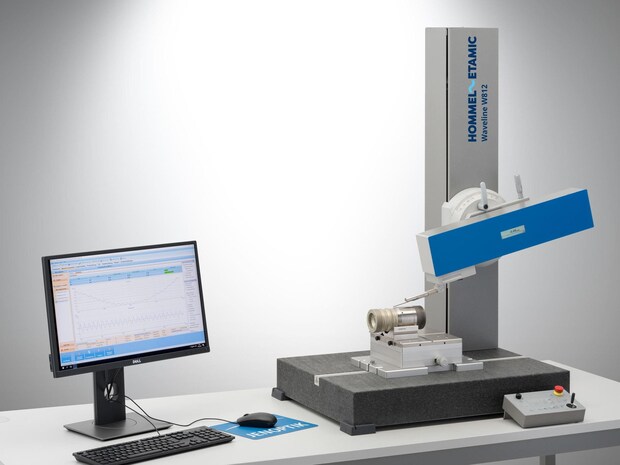

Waveline W812 Rauheitsmessung

Die Messgeräte der Waveline W800-Serie wurden für Aufgaben der professionellen Rauheits- und Konturenmessung im Umfeld industrieller Fertigungsprozesse entwickelt.

Modernste Technologie in Kombination mit einer einfachen Bedienbarkeit sorgen für ein hohes Maß an Sicherheit bei der Konzeption von Prüfprozessen unterschiedlichster Art. Ganz automatisch erkennt das System die intelligenten Tastarme und stellt die dafür optimalen Messbedingungen ein.

Fehlbedienungen und Falschmessungen sind so praktisch ausgeschlossen. Das Ergebnis sind absolut zuverlässige Messergebnisse in kürzester Zeit: die Grundlagen einer effizienten und zukunftsorientierten Qualitätssicherung.

W800-Messsysteme eignen sich insbesondere für manuelle oder halbautomatische Messabläufe für wechselnde Werkstücke und Messaufgaben.

Systemmerkmale Waveline W800

  • Einfach bedienbares Messsystem
  • Moderne Tastsysteme mit hoher Auflösung
  • Hohe Messqualität dank stabiler Mechanik
  • Ausgereifte Tastarmtechnologie
  • Einzigartiges Vorschubkonzept für eine optimale Zugänglichkeit der Messstellen

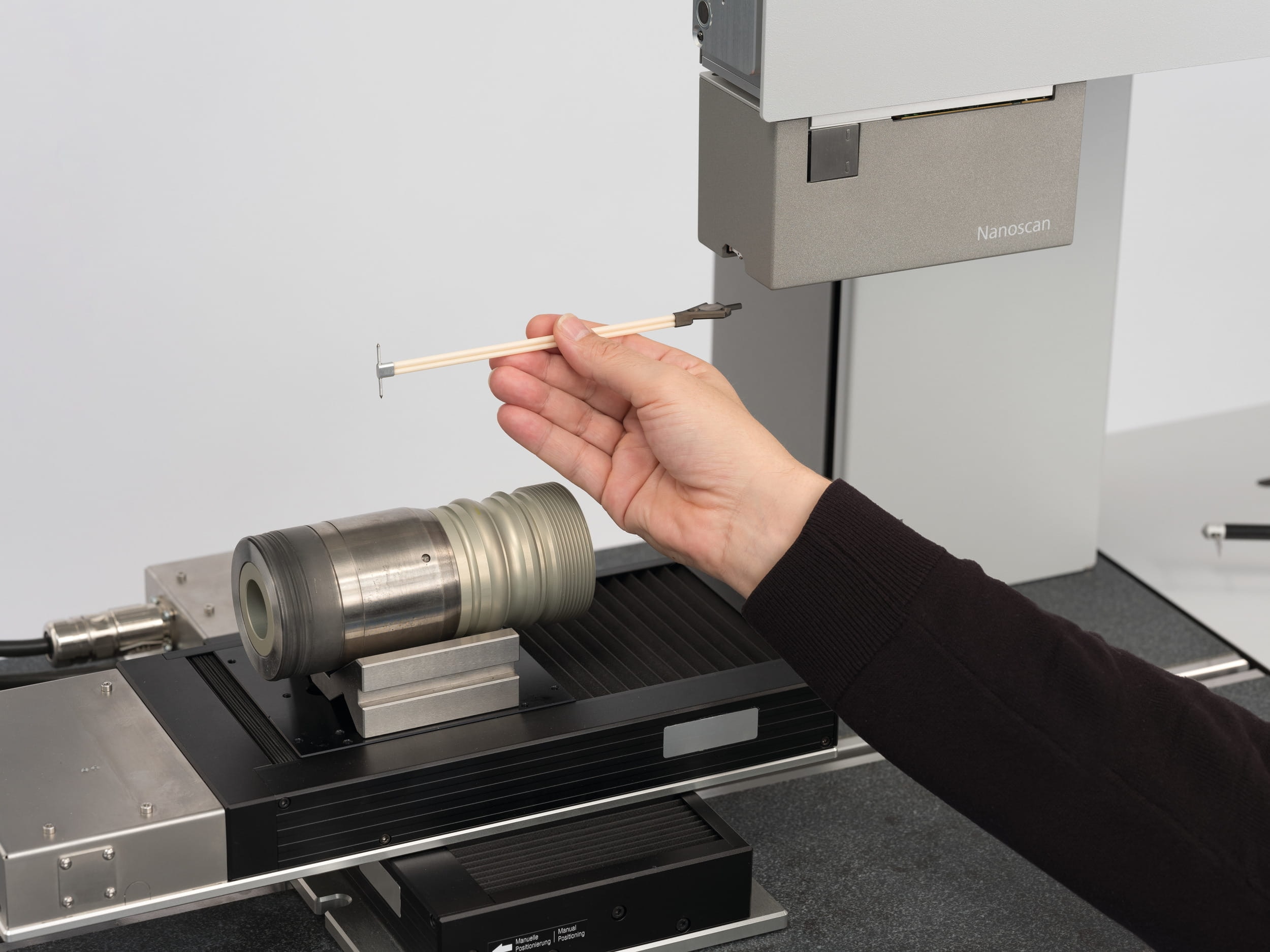

  • Tastarme mit Magnethalterung für einen schnellen und einfachen Tastarmwechsel
  • Alle Konturtastarme mit RFID-Chip für vereinfachte Kalibrierung und automatische Konfiguration

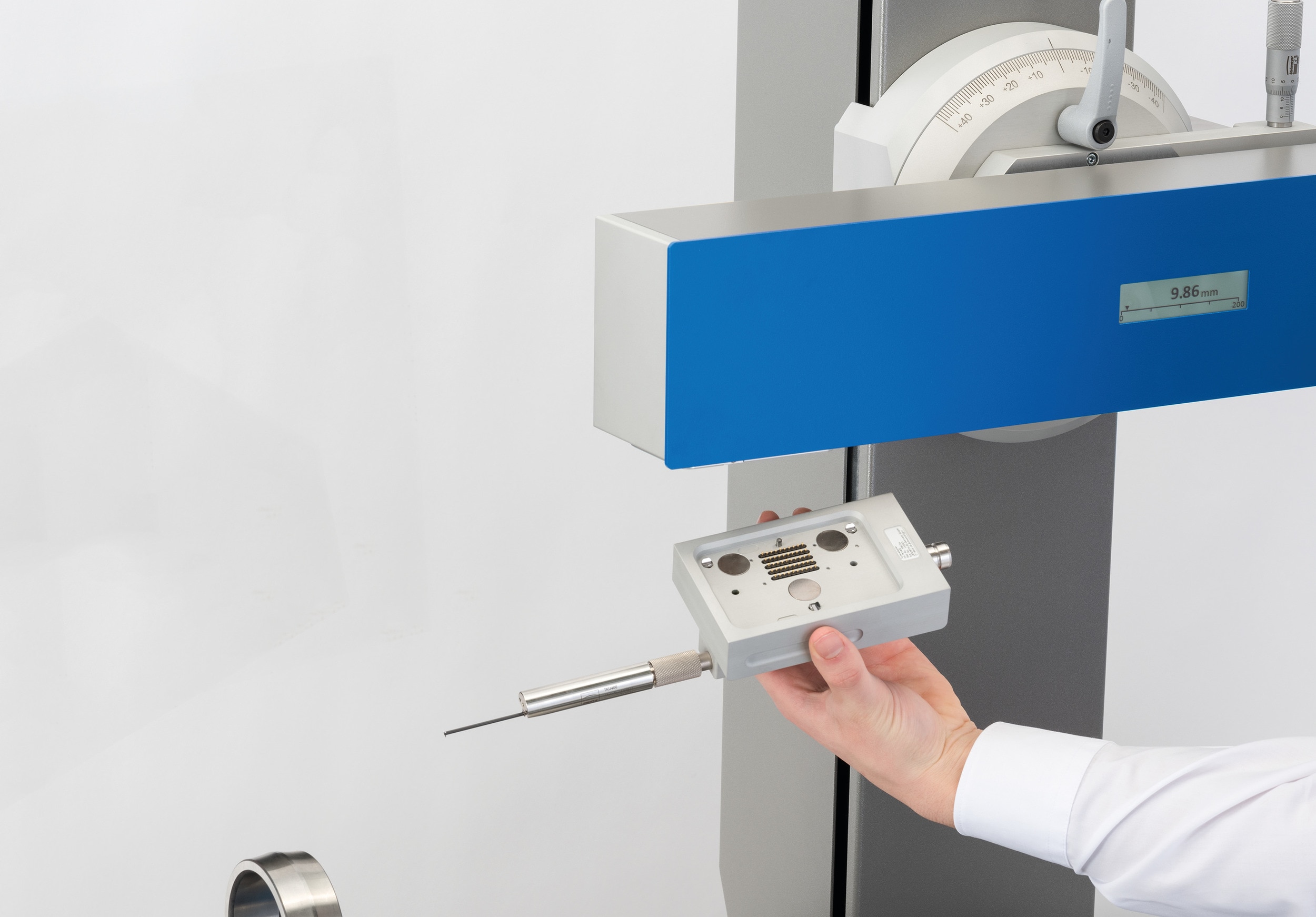

  • Quick-Change-Adapter für einen schnellen Wechsel des Tastsystems mit minimaler Rüstzeit und automatischer Konfigurationsfunktion
  • Die Vorschubbewegung des Tastsystems erfolgt über das Vorschubgehäuse, so dass sich der Tastarm immer vor dem Vorschub befindet

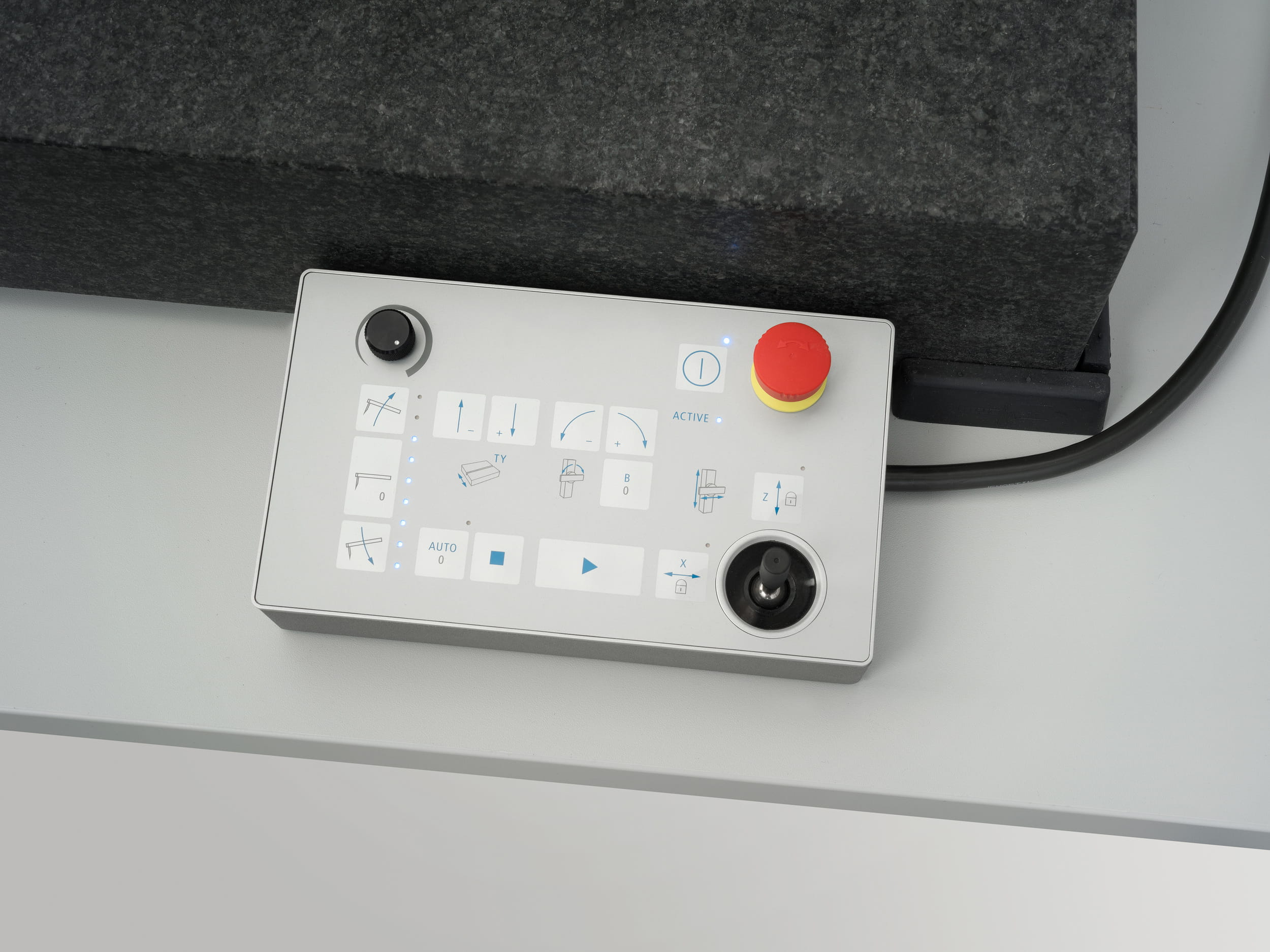

  • Bedienpult zur komfortablen, direkten Bedienung der wichtigsten Mess- und Steuerfunktionen sowie Not-Stopp-Funktion mit Wiederanlauf an unterbrochener Achsposition

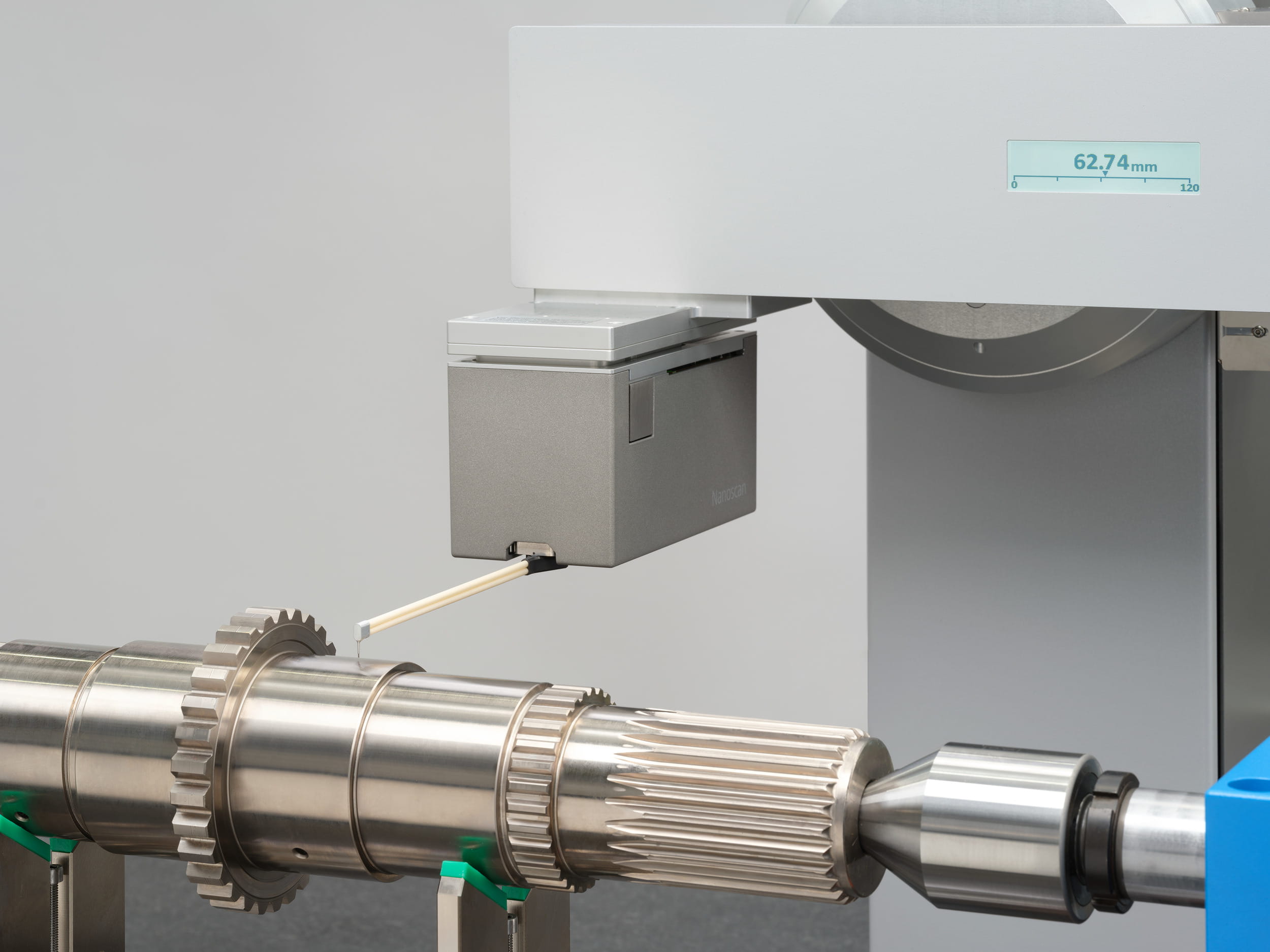

Waveline W900: Schnelle Messachsen für maximale Präzision und Performance

Kurze Zyklen für ultrapräzise Messungen

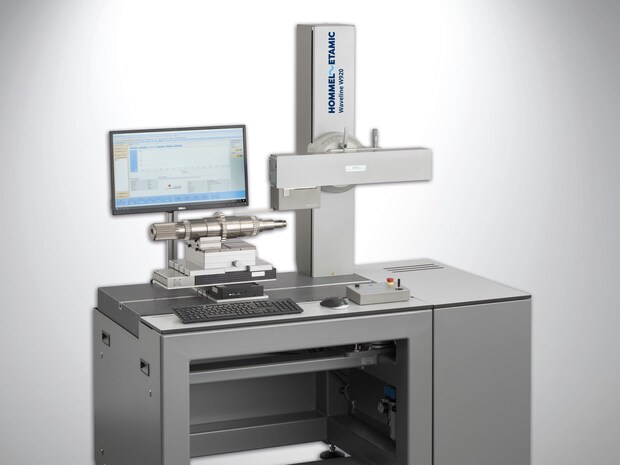

Waveline W920 im Instrumententisch

Die W900-Serie wurde für Messeaufgaben in Hochleistungsbereichen entwickelt, z.B. im Umfeld automatisierter Prozessketten. Sie verfügt über zwei Schnittstellen zur Ankopplung der Tastsysteme sowie optional weiteren Achsen zur Automatisierung von Messabläufen. Die Anordnung der Tastsyteme und das innovative Vorschubkonzept gewährleisten einen optimalen Zugang zu den Messstellen.

W900-Messsysteme finden ihren Einsatz insbesondere im Umfeld automatisierter Messabläufe für besonders schnelle und präzise Ergebnisse. Mit ihren Messachsen garantieren sie kurze Messzyklen bei komplexen Messaufgaben und erfüllen somit höchste Ansprüche an die Messtechnik. Der hochpräzise Vorschub liefert in Verbindung mit dem Nanoscan-Tastsystem zur kombinierten Rauheits- und Konturmessung exzellente Messgenauigkeit.

Systemmerkmale Waveline W900

  • Innovative Gesamtlösung mit schneller Messtechnik
  • Hochflexibles, dynamisches Messen
  • Exzellente Messgenauigkeit in Verbindung mit dem Nanoscan-Tastsystem
  • Umfangreiche Automatisierungsmöglichkeiten für CNC-gesteuerte Messabläufe

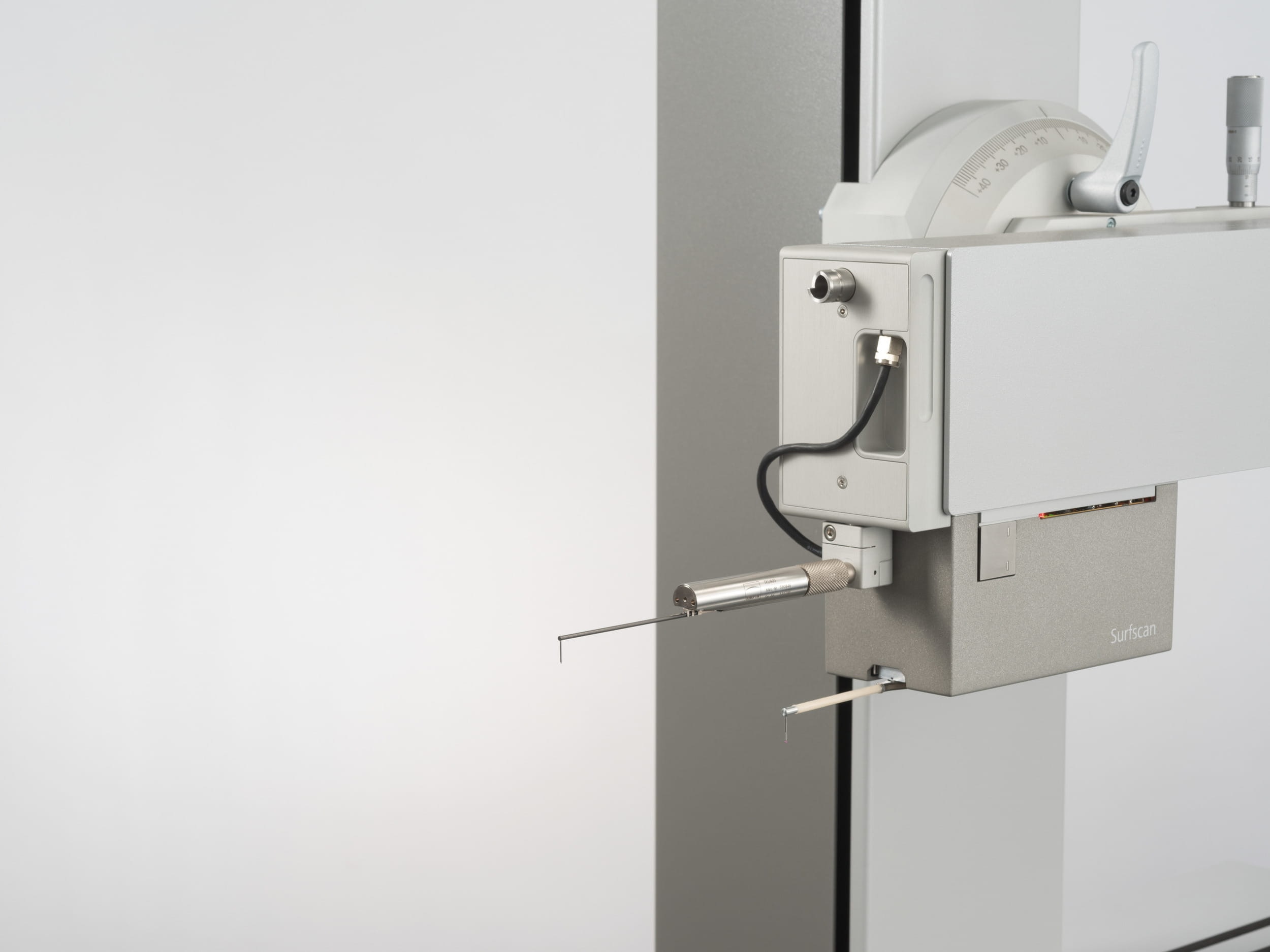

  • Dualer Betrieb von zwei Tastsystemen mit zusätzlicher Aufnahme eines Rauheitstastsystems an der Frontseite des Vorschubs; auch geeignet für optionales Drehmodul
  • Optionale, motorische Kippeinrichtung für präzise Einstellung des Kippwinkels und automatische Ausrichtung der Tast- zur Werkstückebene
  • Messende Z-Säule mit Linearmaßstab mit einer Auflösung von 0,1 µm zur Messung vertikaler Abstände außerhalb des Z-Messbereichs des Tasters; erfordert Tastarm mit Doppeltastspitze
  • Zusätzliche, motorische Y-Achse bzw. X-Y-Achsenkombination für automatische Zenitsuche, Topografiemessung und Werkstückpositionierung
  • Optionale Rotationsachse für die Rauheitsmessung an zylindrischen Werkstücken in Umfangs- und Axialrichtung

Vorteile auf einen Blick

  • Kürzeste Messzyklen
  • Höchste Genauigkeit
  • Maximale Flexibilität
  • QCA Quick Change Adapter

Downloads

Modulare, stationäre Messsysteme

Individuell konzipierte, automatisierte Rauheits- und Konturmessplätze

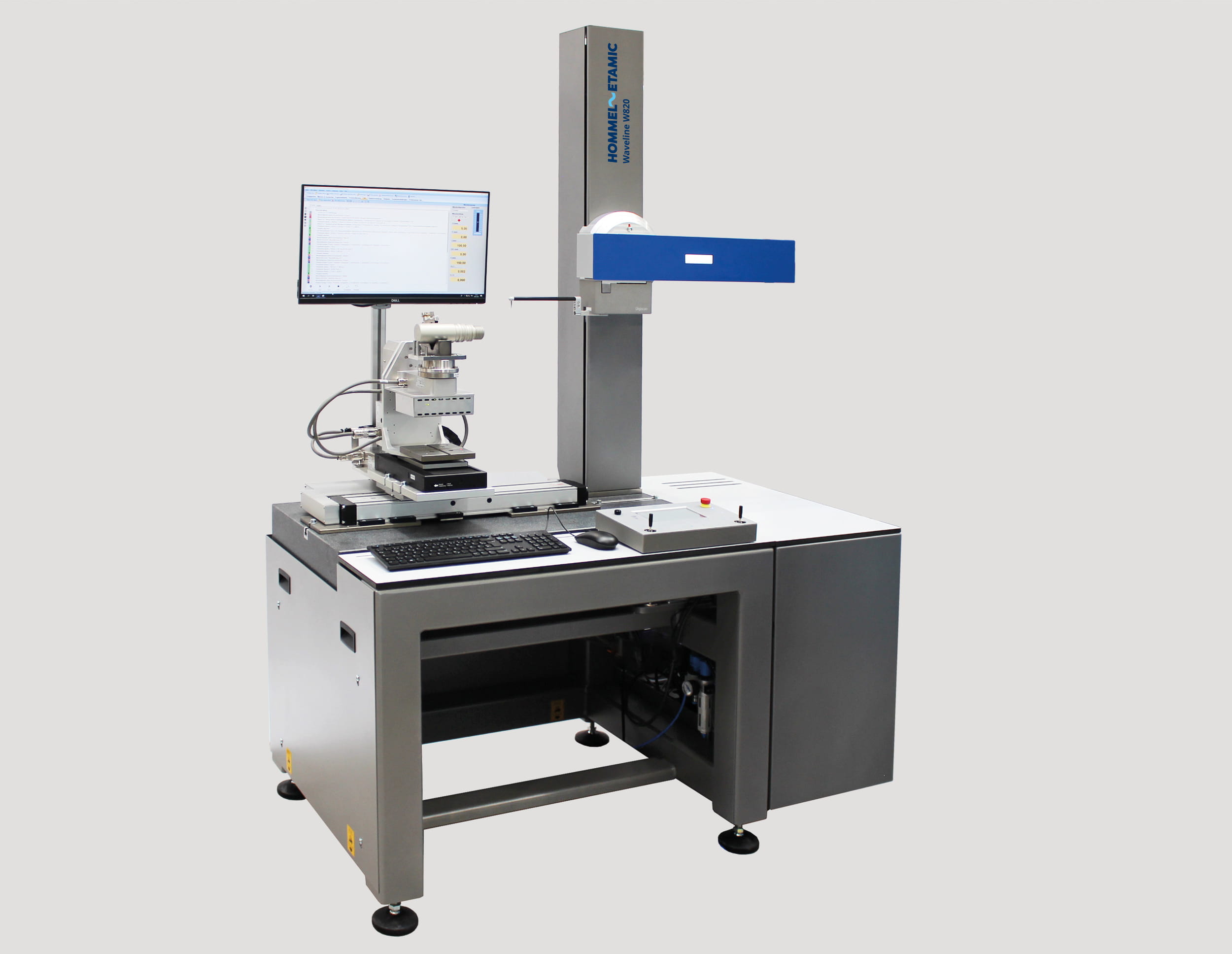

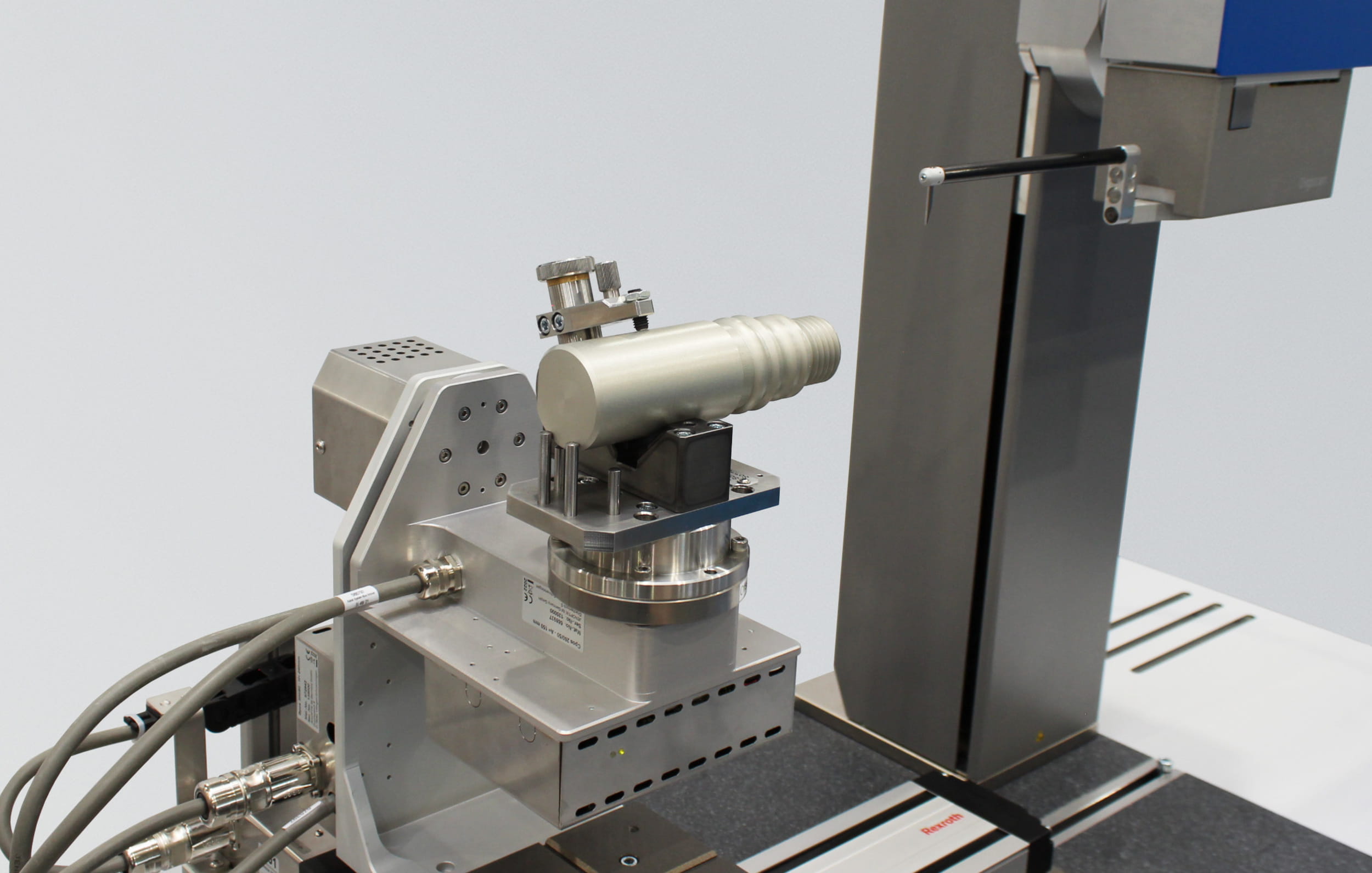

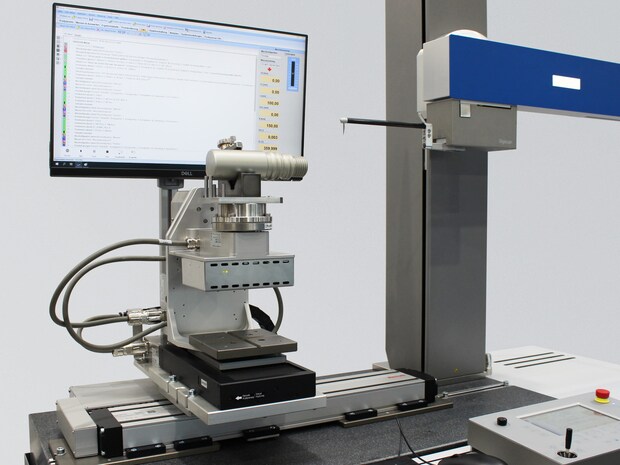

Waveline W820 Digiscan mit optionalen CNC-Achsen

Automatisierte Lösungen bieten CNC-gesteuerte Rauheits- und Konturmessung. Dabei werden die Messplätze Waveline W800 und W900 um zusätzliche Achsen und/oder Handlingsysteme erweitert – perfekt abgestimmt auf die jeweilige Messanforderung. Außerdem konzipieren wir Messplätze, die individuell auf Ihre Bedürfnisse zugeschnitten sind und auch große, schwere Werkstücke messen können.


Aufgabenspezifische Automatisierungsoptionen

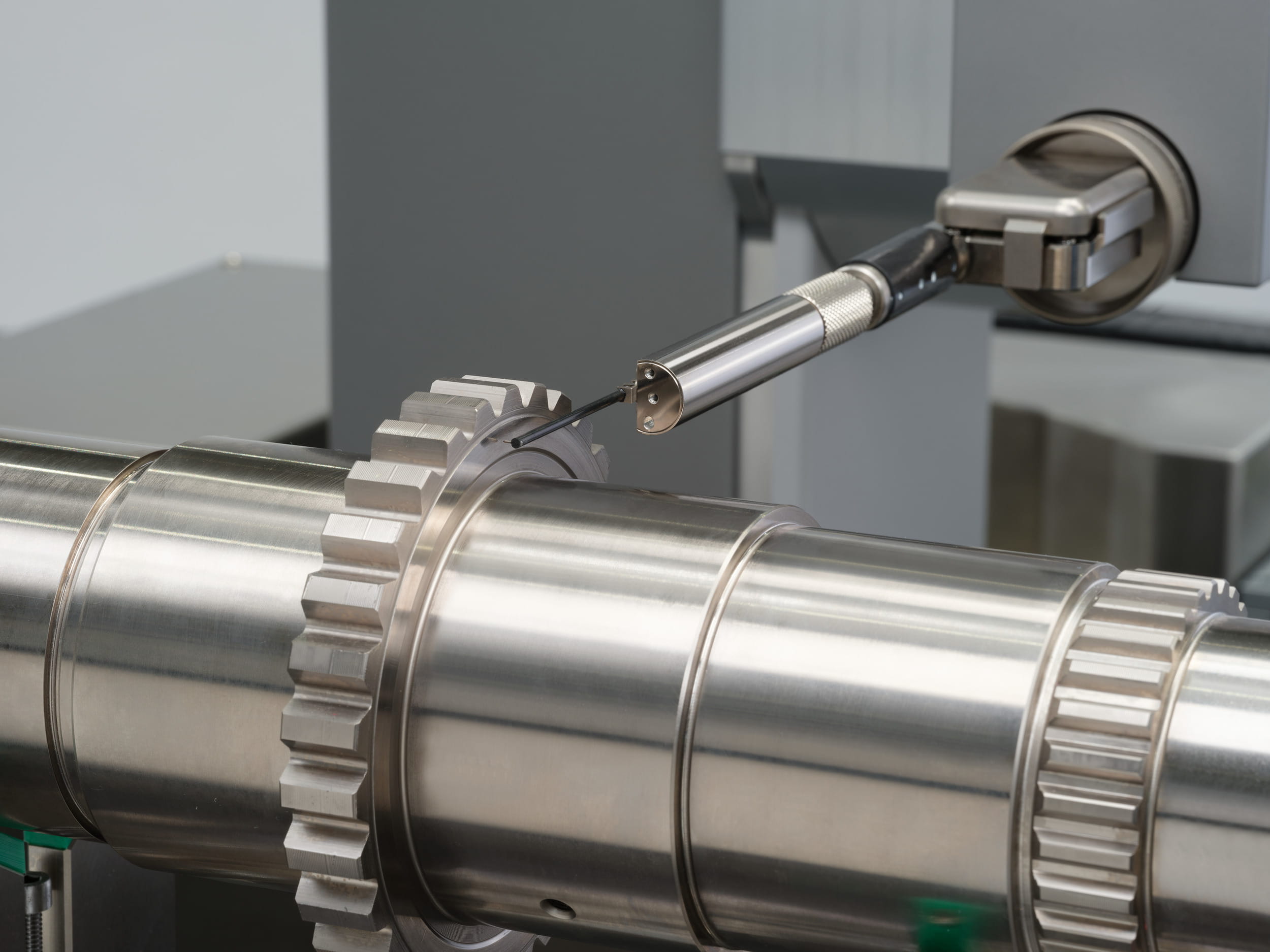

Optionale CNC-Achsen

Erweiterung der Waveline W800- oder W900-Messplätze um CNC-Achsen für automatisierte Messabläufe

Waveline W820 Digiscan mit optionalen CNC-Achsen

Waveline W800 Digiscan Messplatz mit CNC-Achsen

Vollautomatische Messplätze bieten zuverlässige, bedienerunabhängige Messabläufe sowohl bei der Stichprobenmessung als auch bei der 100-Prozent-Kontrolle komplexer Bauteile. Sie werden werkstückspezifisch mit CNC-Achsen und Vorrichtungen konfiguriert. So führen die Systeme komplexe Messaufgaben an den jeweiligen Werkstücken vollautomatisch durch.

Systemmerkmale

  • Automatisierte Oberflächenmessungen für werkstückspezifische Anwendungen
  • Unabhängige, simultan arbeitende CNC-Achsen
  • Individuelle Vorrichtungen, optional mit automatischer Identifikation des Werkstücks
  • Hohe Zuverlässigkeit durch ausgereifte Technologie
  • Einfache Messprogrammerstellung für vollautomatisierte Abläufe über Evovis-Software
  • Übergabe der Messergebnisse zur Weiterverarbeitung an Statistikprogramme wie qs-STAT®

Optionale Handlingsysteme

Erweiterung der Waveline W800- oder W900-Messplätze um Handlingsysteme

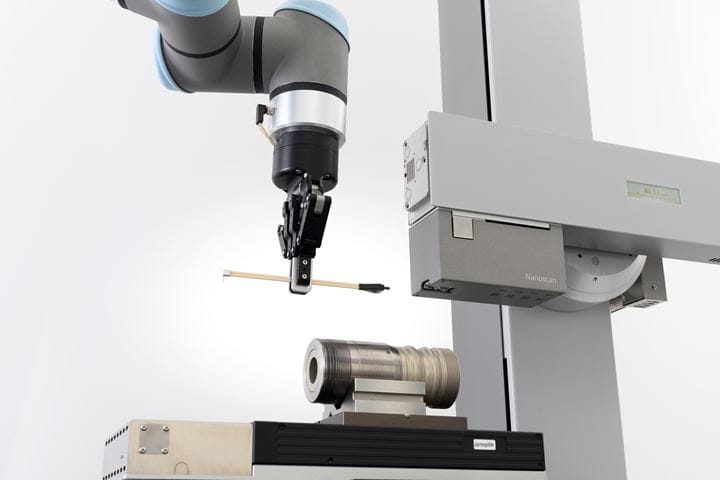

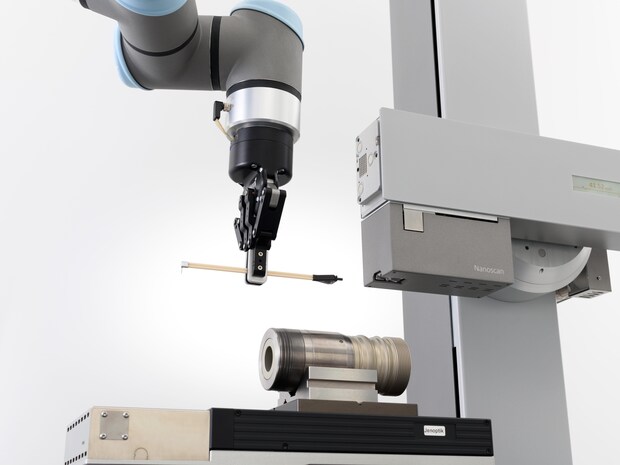

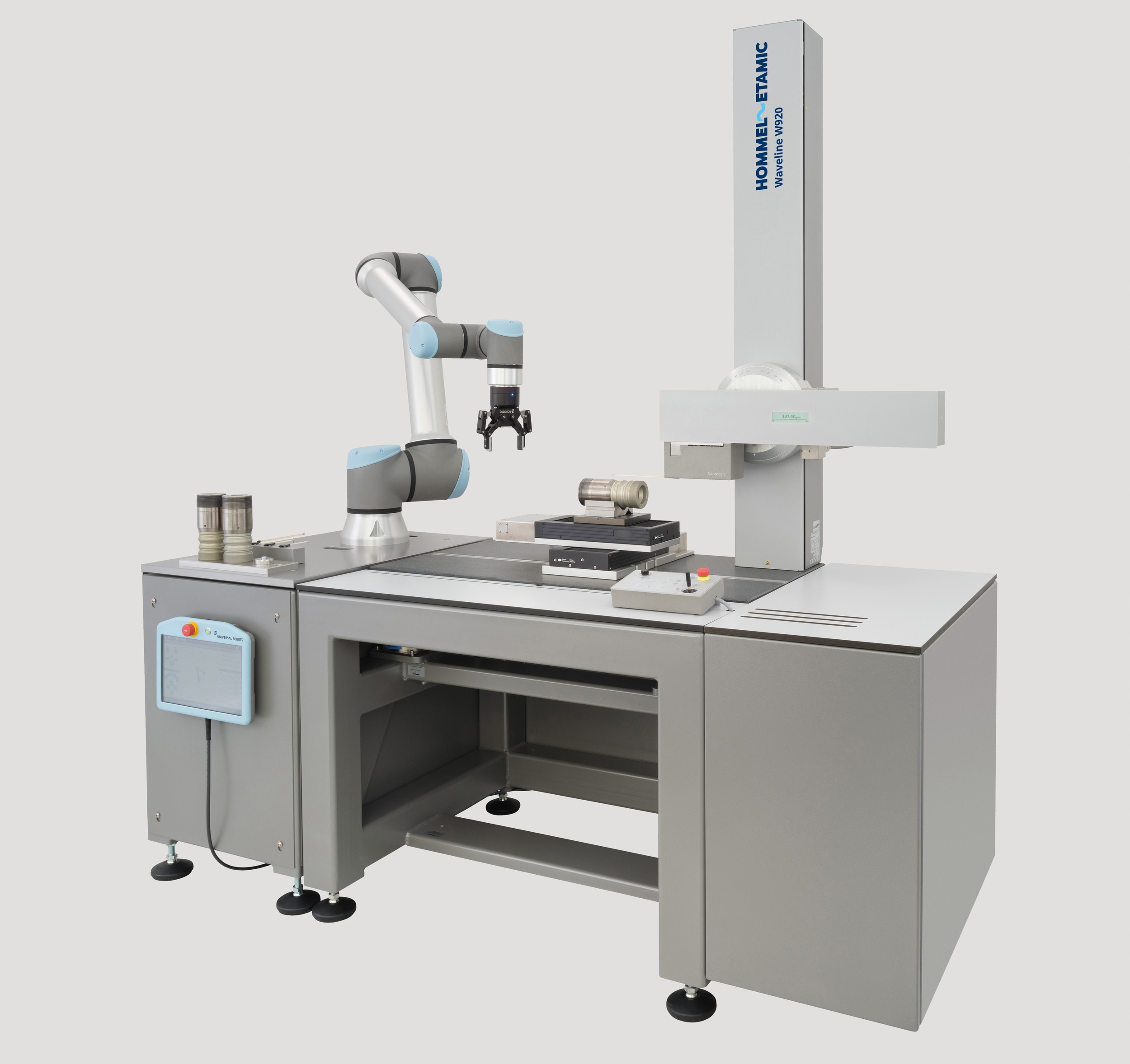

Waveline W920 Nanoscan mit Cobot

Waveline W900 Nanoscan Messplatz mit Cobot

Vollautomatisierte Messplätze bieten zuverlässige, bedienerunabhängige Messabläufe sowohl bei der Stichprobenmessung als auch bei der 100-Prozent-Kontrolle komplexer Bauteile. Mithilfe von Handlingsystemen, die an den Messplatz adaptiert sind, werden nicht nur Bauteile bewegt, sondern auch Tastarme entsprechend der Messaufgabe und des Messprogramms ausgetauscht.

Systemmerkmale

  • Vollautomatische Messung von Rauheit und Kontur in einem Ablauf
  • Abarbeiten von Teilemagazinen ohne Bedienereingriff

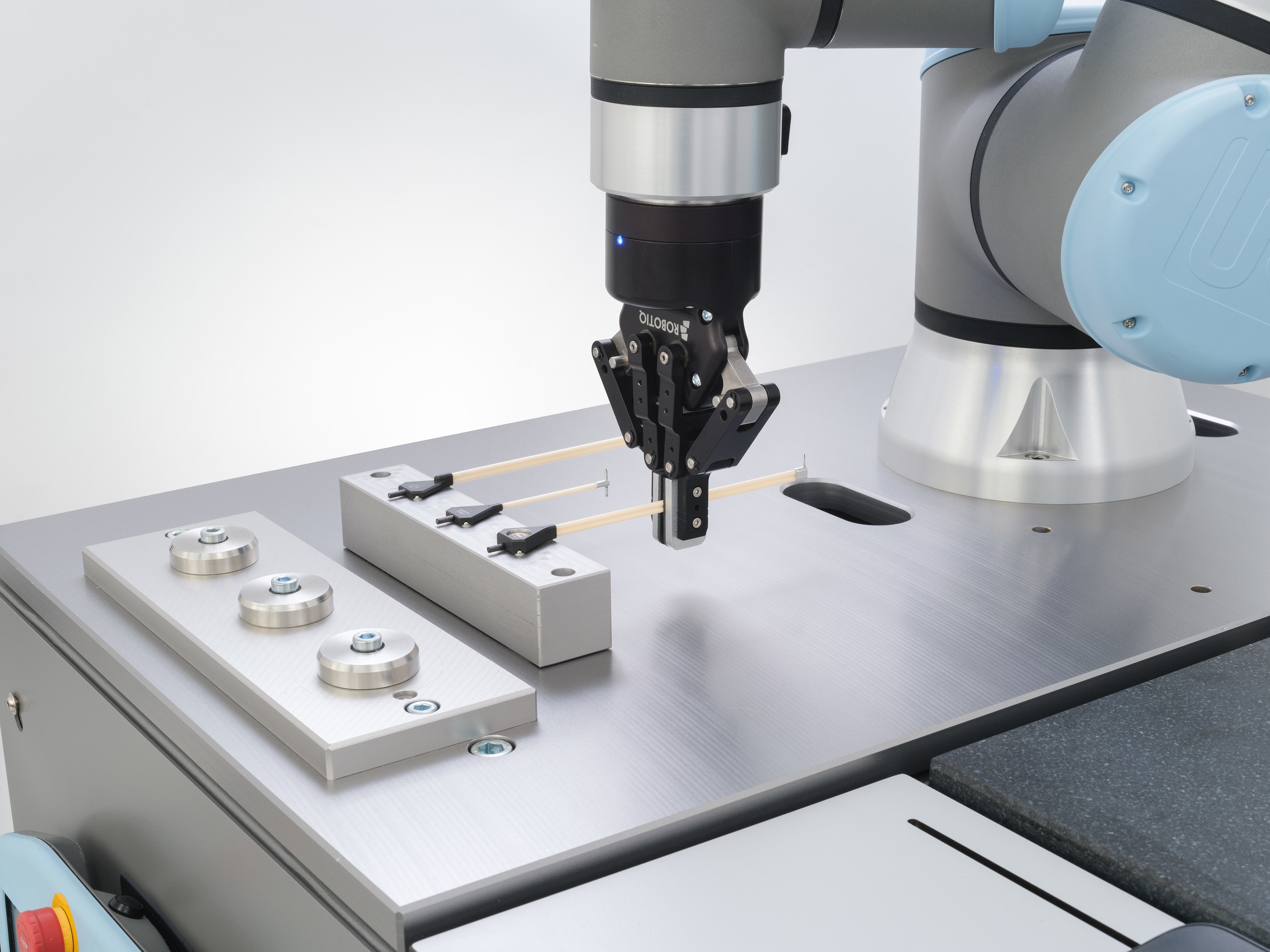

  • Vollautomatischer Tastarmwechsel und Tastarmerkennung
  • Positionierung der Bauteile für die optimale Erreichbarkeit der Messstelle
  • Schnittstellen zu unterschiedlichen Mess- und Handlingsystemen

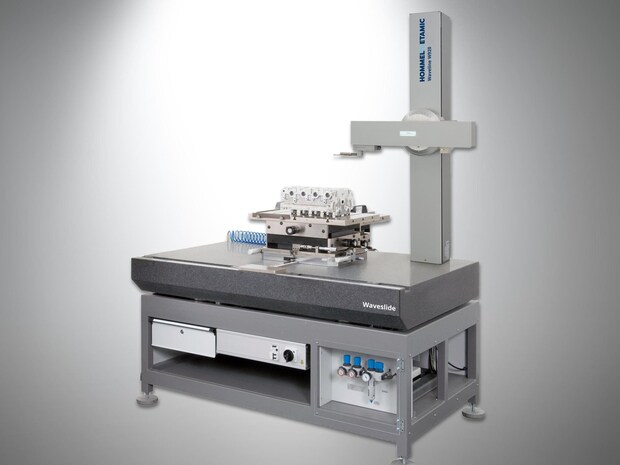

Halbautomatische Messplätze Waveslide

Halbautomatische Waveslide-Messplätze

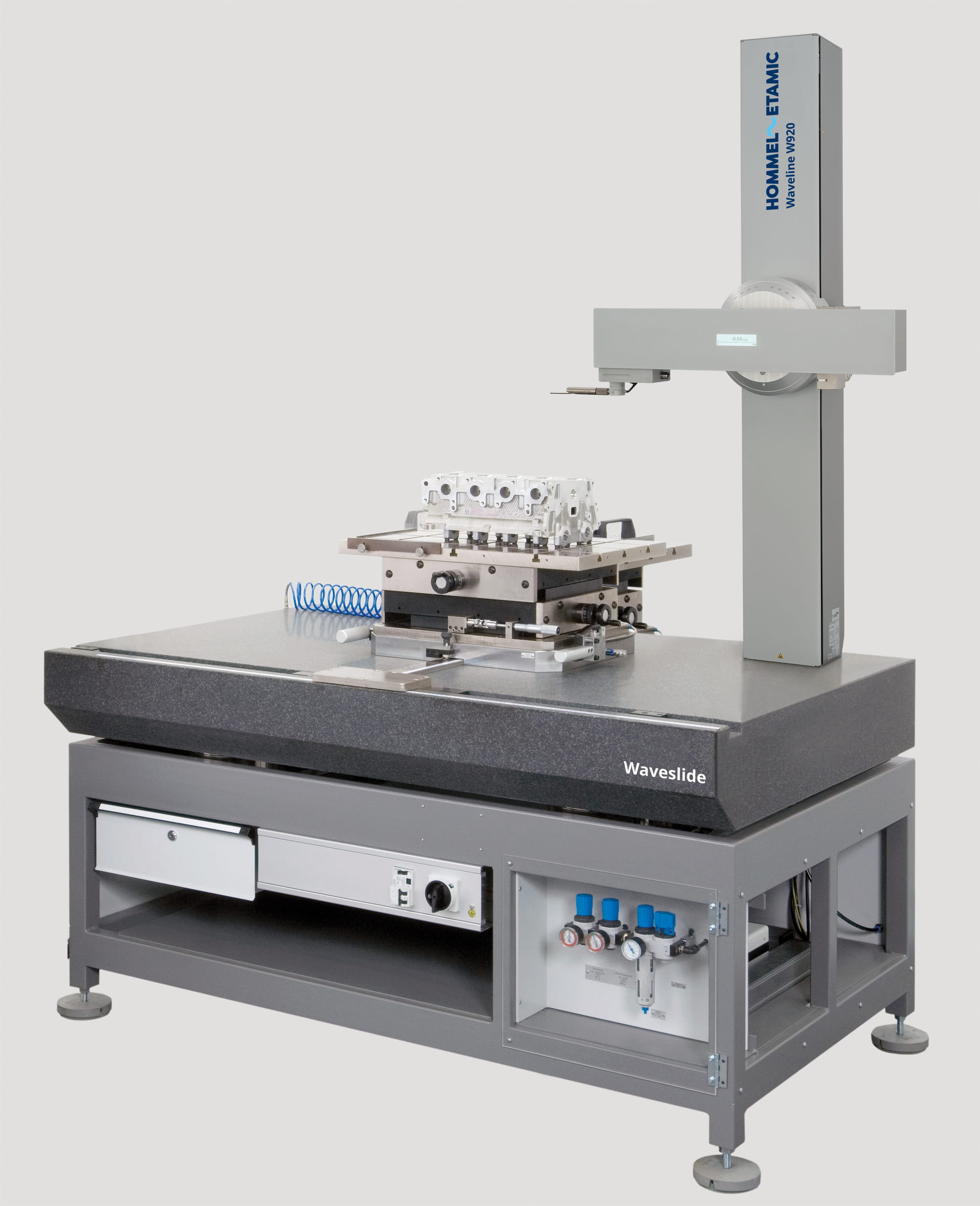

Waveline W920 Waveslide mit Luftschlitten

Waveline W900 Waveslide

Waveslide-Messplätze werden individuell auf spezifische Messaufgaben zugeschnitten. Sie beruhen auf bewährten Systemkomponenten und bieten zuverlässige, halbautomatische Messungen in der Fertigungsumgebung. Die Messsysteme sind äußerst robust und arbeiten mit höchster Präzision. Über geführte Luftschlitten wird das Werkstück manuell positioniert, die Ausführung des Messvorgangs erfolgt automatisiert.

Systemmerkmale

  • Manuelle, einfache Positionierung des Werkstücks (alternativ der Messsäule) über Luftschlitten
  • Geführte X-Y-Positionierung über Luftschlitten mit zusätzlicher Feineinstellung
  • Für große und schwere Werkstücke geeignet
  • Flexibler Einsatz für Rauheits- und Konturmessaufgaben

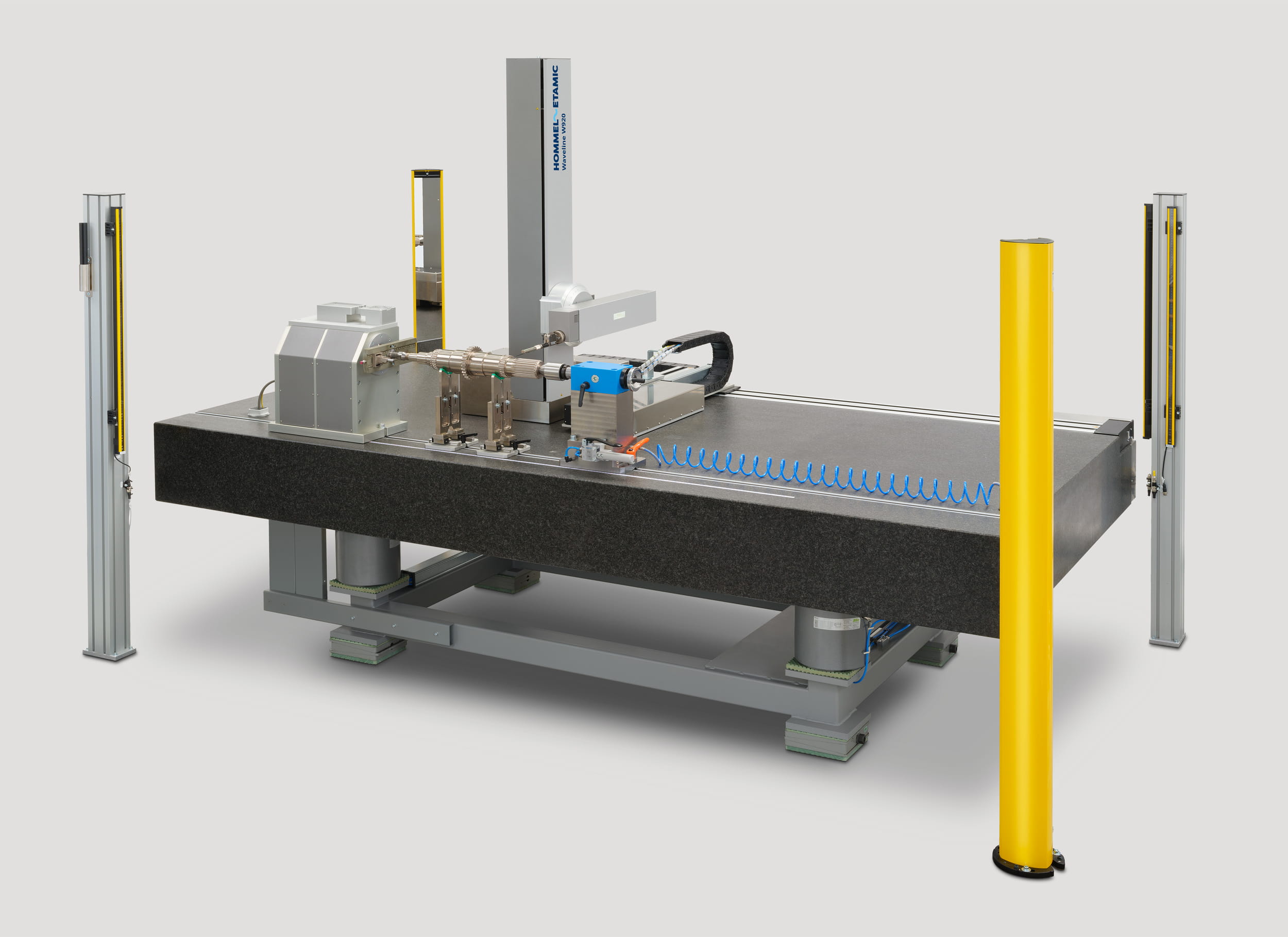

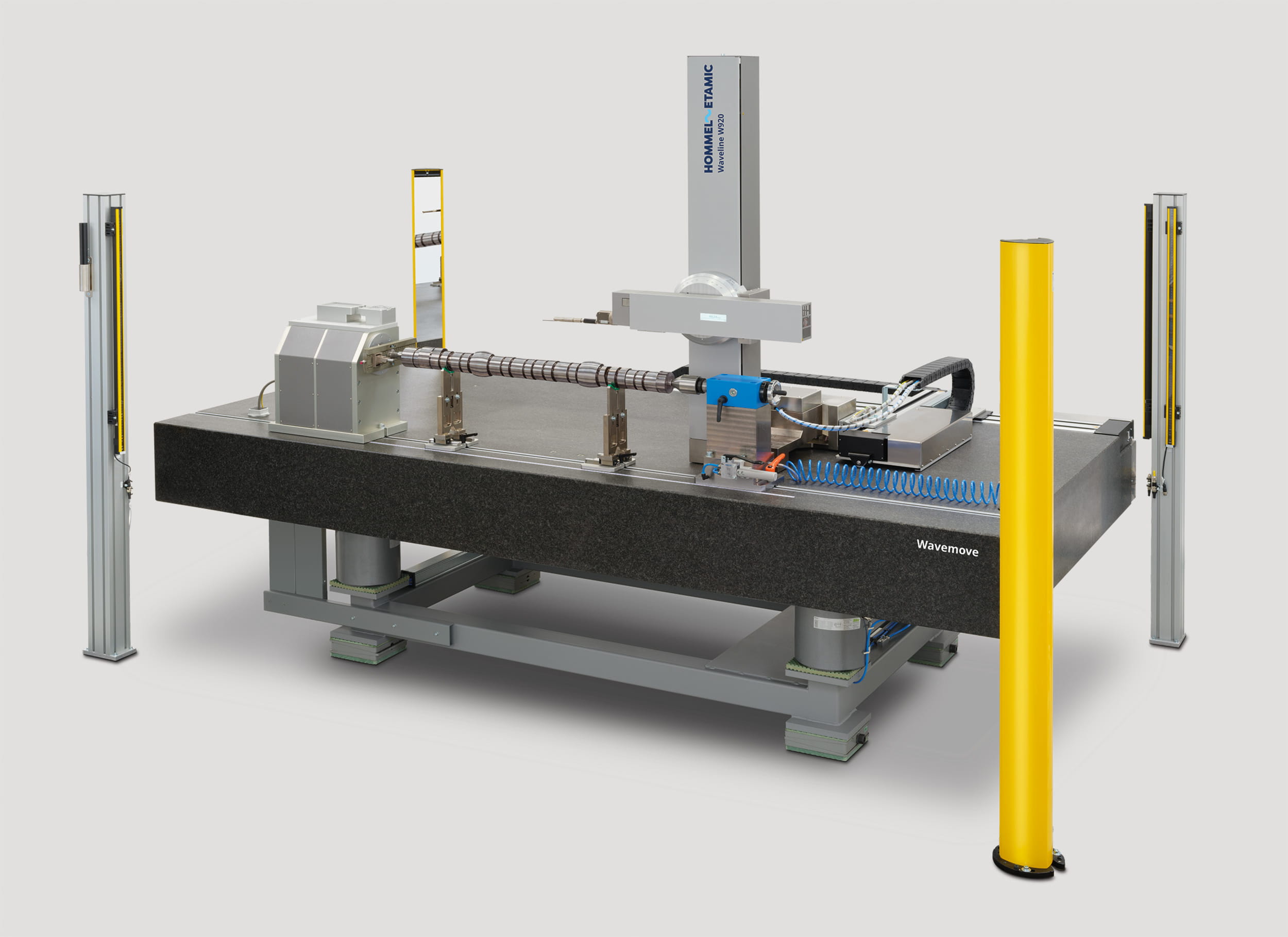

Vollautomatische Messplätze Wavemove

Vollautomatische Wavemove-Messplätze

Waveline W920 Wavemove

Waveline W900 Wavemove

Wavemove-Messplätze bieten individuelle, CNC-gesteuerte, vollautomatische Rauheits- und Konturmessung direkt an der Fertigungslinie. Sie basieren auf der W800/W900-Plattform und werden werkstückspezifisch mit bis zu acht voneinander unabhängigen CNC-Achsen und Werkstückfixierungen erweitert. Das gewährleistet die präzise Messung aller erforderlichen Merkmale – ganz ohne Bedienereinfluss und voll automatisiert.

Systemmerkmale

  • Automatisierte Oberflächenmessungen für werkstückspezifische Anwendungen
  • Fertigungstaugliche, robuste Messplätze
  • Übergabe der Messergebnisse an Programme wie die Statistiksoftware qs-STAT®
  • Flexibles Systemkonzept für zahlreiche Anwendungen
  • Einfache Messprogrammerstellung
  • Unabhängige, simultan arbeitende CNC-Achsen
  • Individuelle Werkstückträger, optional mit automatischer Identifikation des Werkstücks
  • Umfangreiche Sicherheitseinrichtungen
  • Auch für große und schwere Werkstücke geeignet

Downloads

Beispiele Automatisierungslösungen

Waveline W920RC

Video

Waveline W820C

Video
